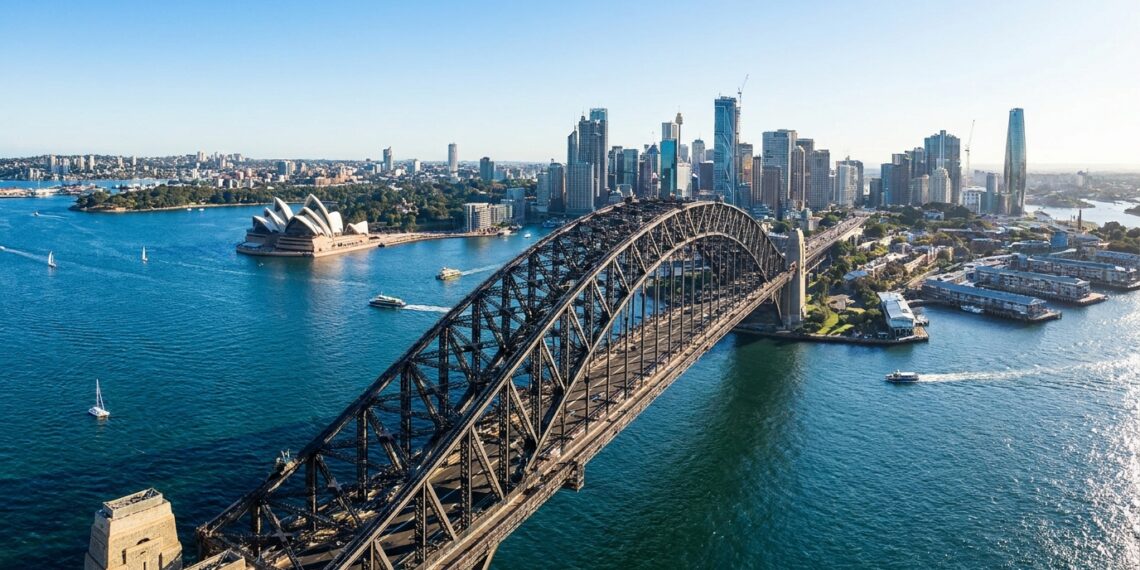

A travessia metálica de 1.149 metros conecta o norte e o sul de Sydney utilizando um arco de aço estrutural montado em balanço sem pilares intermediários no canal marítimo.
Por que uma ponte em arco de aço consegue cobrir 503 metros sem pilares no mar?
Quando você apoia uma régua flexível nas pontas e aperta o meio, ela dobra para baixo. Para evitar que uma travessia longa afunde no mar, os engenheiros curvaram a estrutura de aço para cima em forma de arco. Esse formato transfere todo o peso dos veículos das vigas para as extremidades na rocha, processo chamado de distribuição de carga por compressão axial.
No arco de aço da Sydney Harbour Bridge, a gravidade e o tráfego empurram a estrutura para baixo, mas a geometria curvada converte essa força em impulso diagonal contra os blocos de fundação em arenito. O topo do arco atinge 134 metros de altura — equivalente a um prédio de 44 andares — garantindo que a força de compressão flua até as margens sem exigir pilares no canal de navegação.
Qual é o tamanho e a capacidade estrutural da Sydney Harbour Bridge?
Projetada pelo engenheiro Dr. John Bradfield e construída pela empresa Dorman Long & Co Ltd, a estrutura exigiu quantidades históricas de material para garantir estabilidade sísmica e resistência a ventos marítimos.
Comprimento total da estrutura de aço: possui 1.149 metros de extensão entre os vãos de acesso norte e sul, integrando um corredor viário total de 2,4 quilômetros.
- Vão livre do arco central: vence uma distância contínua de 503 metros sobre o mar sem apoios intermediários.
- Massa de aço estrutural: consome 52.800 toneladas de liga metálica, sendo 39.000 toneladas concentradas no arco central.

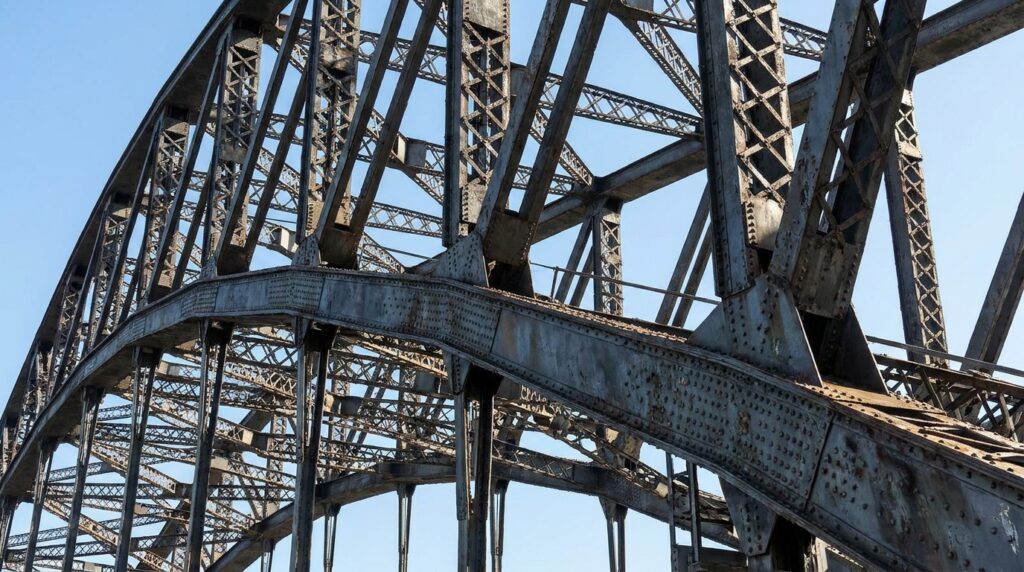

- Uniões por rebitagem a quente: utiliza cerca de 6 milhões de rebites de aço cravados manualmente a temperaturas superiores a 1.000 °C.
- Gabarito de navegação marítima: mantém 49 metros de altura livre acima do nível médio de maré alta para passagem de navios.
Como os engenheiros ergueram duas metades de aço sobre o mar sem despencar?
Montar uma estrutura de 39.000 toneladas sobre a água sem apoios provisórios no fundo do mar exigiu erguer o arco simultaneamente a partir das duas margens. Os operários avançavam a montagem peça por peça no ar, enquanto cabos de aço de alta resistência presos em túneis escavados na rocha de arenito seguravam cada metade em balanço.
Em 1930, quando as duas pontas se encontraram no centro da baía, os cabos foram soltos gradualmente para que os dois lados se encostassem. O peso próprio travou a junção central sob compressão mútua, transformando os dois braços independentes em um único arco rígido sobre o porto.
Quais normas de engenharia regem a segurança e manutenção de pontes de aço?
O dimensionamento de pontes metálicas de grande vão segue diretrizes rigorosas de fadiga e variação térmica, como a norma australiana AS 5100 e a brasileira NBR 7187. A dilatação térmica do aço faz o topo do arco subir ou descer até 18 centímetros entre os dias frios e quentes do ano.
Para absorver esse movimento sem trincar a estrutura, os engenheiros instalaram rolamentos de articulação em bronze e aço forjado na base dos pilares. Essas juntas permitem que o arco gire frações de grau sob o peso dos trens e variações de temperatura sem acumular tensões destrutivas no metal.
Quando é necessário contratar um engenheiro estrutural para inspeção de pontes e viadutos?
Estruturas metálicas expostas à névoa salina e ao tráfego pesado exigem monitoramento contínuo por um engenheiro estrutural com especialização em pontes. Sinais de corrosão severa, perda de torque em parafusos, trincas por fadiga perto de soldas e deslocamentos nas juntas de dilatação exigem intervenção técnica imediata.
A manutenção de obras de arte especiais envolve ensaios não destrutivos como ultrassom de soldas para detectar falhas internas invisíveis a olho nu. Negligenciar a inspeção periódica reduz a vida útil da ponte e coloca em risco milhares de usuários diários.
Contexto importante: Este artigo é informativo. Para projetos, laudos de integridade e reabilitação de pontes e viadutos metálicos, recomenda-se a avaliação de um engenheiro estrutural, especialmente em contextos de risco de corrosão salina, fadiga do aço e comprometimento estrutural.
