Flutuando com apenas 20 centímetros de borda livre sobre as ondas do mar aberto, um bloco de concreto armado equivalente ao peso de dois porta-aviões é rebocado lentamente por cabos de aço em direção ao canal de navegação. Sob o casco submerso, uma trincheira aberta por dragas no leito marinho aguarda o instante em que comportas de lastro serão abertas para vencer o empuxo da água e guiar a megaestrutura até o fundo com tolerância milimétrica.
Como o empuxo hidrostático permite transportar e afundar blocos de concreto de 73.000 toneladas em alto-mar?
O funcionamento físico do método baseia-se no controle estrito do **empuxo de Arquimedes**. Um módulo oco de concreto armado fechado hermeticamente em suas duas extremidades por anteparos provisórios de aço desloca um volume de líquido cujo peso é superior à própria massa da estrutura.
Para descer o elemento até a vala submarina sem permitir movimentos caóticos induzidos por correntes ou marés, engenheiros ativam **tanques de lastro** provisórios montados em seu interior. A admissão milimetricamente dosada de água salgada aumenta a densidade global do módulo para valores em torno de **1,02 t/m³** a **1,05 t/m³**, gerando uma flutuabilidade negativa controlada.

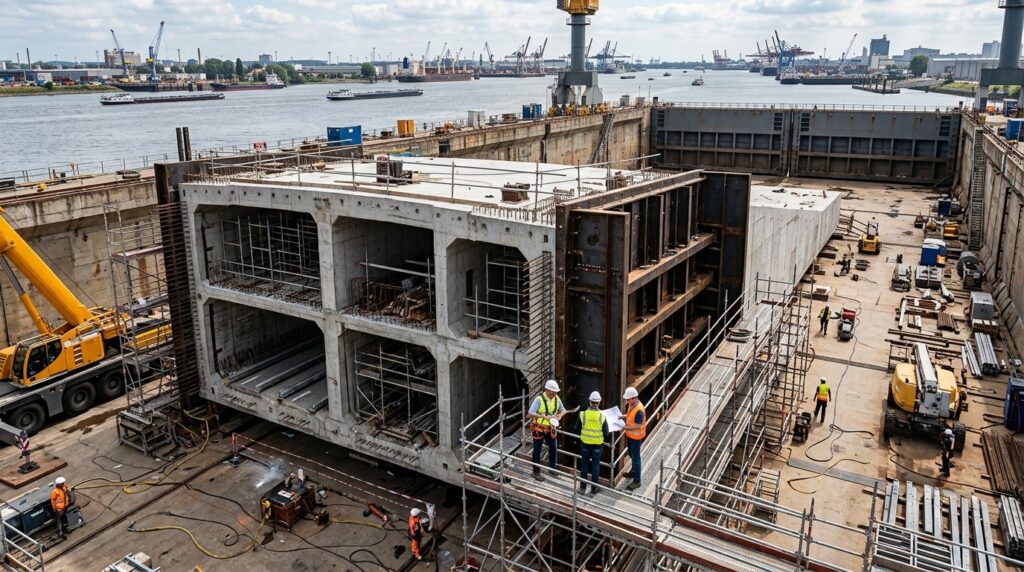

Quais dimensões, classes de concreto e tolerâncias milimétricas definem a fabricação em dique seco?
A padronização internacional dessa tecnologia obedece aos relatórios e diretrizes técnicas formulados pelo **Working Group 11** da International Tunnelling and Underground Space Association (ITA-AITES), referência global para o dimensionamento de estruturas imersas e flutuantes. Para garantir vida útil de projeto superior a **100 anos**, o material de moldagem exige controle rígido de dosagem e cura:
O controle térmico durante as concretagens é o fator que impede o colapso prematuro da impermeabilidade. Em blocos maciços com paredes de espessura superior a **1,20 metro**, a hidratação exotérmica do cimento Portland gera gradientes internos de calor que ultrapassam **65 °C**. A retração térmica diferencial geraria microfissuras suficientes para alimentar infiltrações perpétuas sob alta coluna d’água. Por essa razão, as usinas de dique seco utilizam água gelada na mistura, agregados resfriados e serpentinas de tubulações plásticas internas com circulação de água fria durante a fase de pega.
Qual é a sequência física exata entre o alinhamento a laser, a sucção da junta Gina e o aterro definitivo?
A fase de instalação segue uma cadeia estrita de operações independentes que ocorrem em paralelo. Enquanto as seções de concreto são fundidas no **dique seco** na margem, dragas de sucção e corte escavam a trincheira no leito do mar ou rio. No fundo da vala, barcaças com tubulações telescópicas lançam uma camada nivelada de cascalho e brita graduada, criando um leito de apoio homogêneo com desvios altimétricos contidos em poucos centímetros.

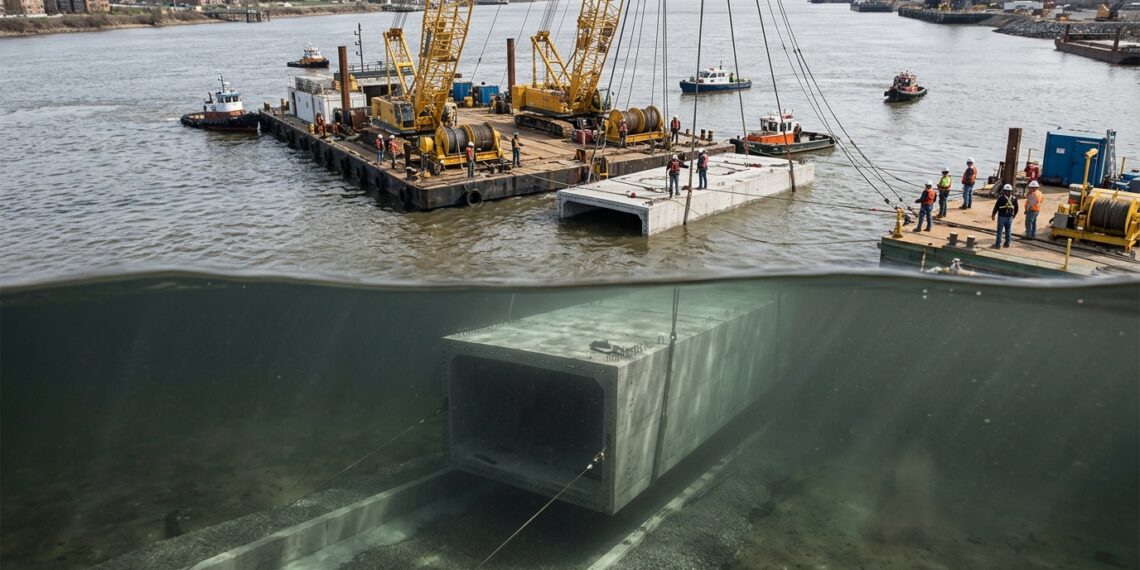

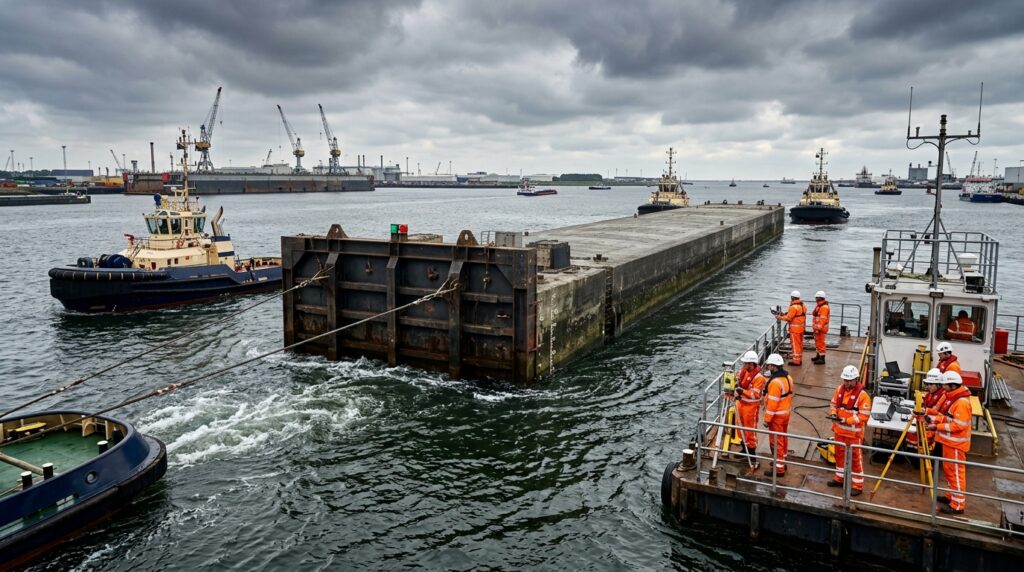

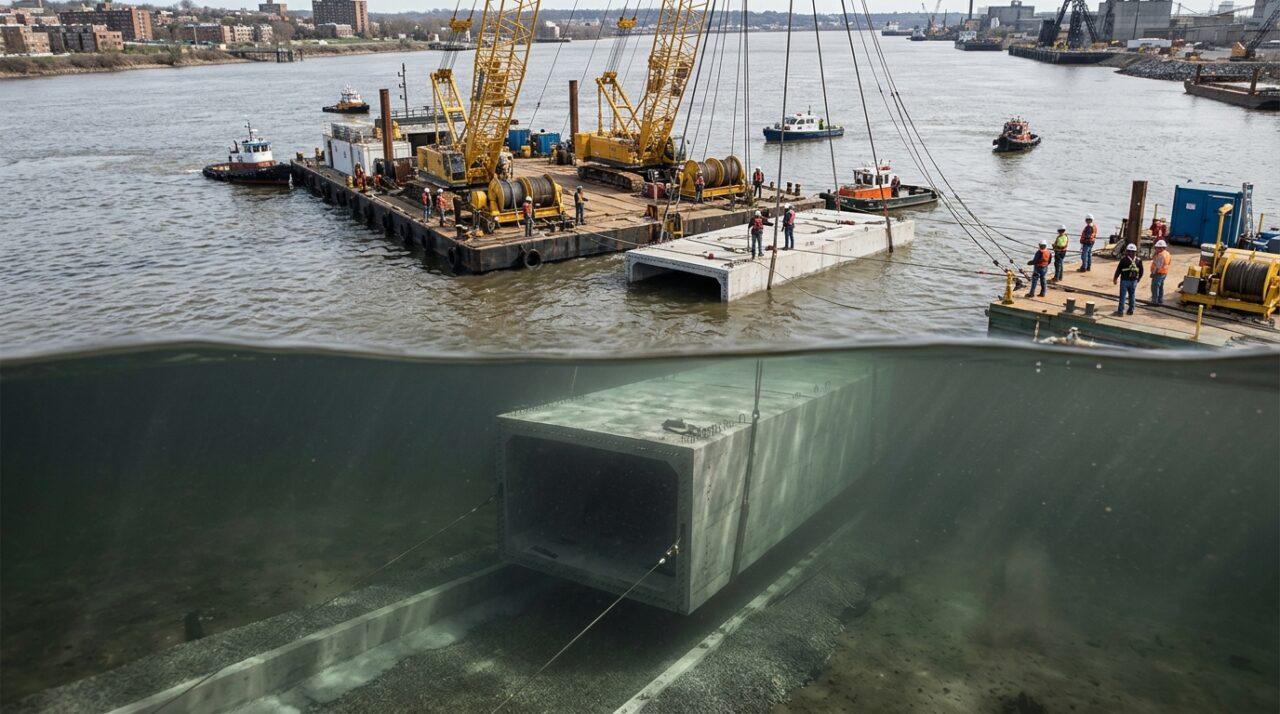

Concluída a cura, o dique seco é inundado gradualmente por comportas. Rebocadores de alto torque puxam o elemento flutuante através do canal até o ponto de afundamento demarcado por sistemas de posicionamento acústico submarino e **estações totais robotizadas** na costa. O elemento é transferido para os pórticos das barcaças de imersão, que iniciam a injeção de água nos tanques de lastro até neutralizar a reserva de empuxo.
Como o megaprojeto de Fehmarnbelt está moldando a maior fábrica de túneis imersos do mundo na Dinamarca?
No estreito entre a ilha dinamarquesa de Lolland e a costa alemã de Puttgarden, a estatal **Femern A/S** lidera a execução da maior infraestrutura subaquática do planeta pelo método imerso: uma galeria multimodal contínua de **18 quilômetros** de extensão. Em vez de utilizar tuneladoras mecânicas, o consórcio montou em Rødbyhavn uma linha fabril industrial fechada com seis linhas de produção em regime ininterrupto de 24 horas por dia.
A fábrica molda **89 elementos de concreto** em fôrmas móveis de alta tecnologia. Cada um dos 79 módulos padrão mede **217 metros de comprimento**, atinge **42 metros de largura** e pesa mais de **73.000 toneladas**, abrigando simultaneamente duas pistas rodoviárias de fluxo rápido, duas linhas férreas de alta velocidade e uma galeria de emergência central. Todo o volume de **19 milhões de m³** dragado no fundo do mar Báltico foi reutilizado para criar novos aterros e barreiras costeiras de proteção ambiental.
Abaixo, um vídeo institucional da Femern A/S (YouTube) detalha a logística de moldagem, flutuação e encaixe da estrutura:
Por que a técnica de túneis imersos supera a tuneladora mecânica (TBM) em canais portuários e solos argilosos?
A escolha entre um túnel escavado por **tuneladora TBM** e um **túnel imerso** é determinada pela geotecnia e pela geometria do traçado. As tuneladoras convencionais exigem um cobrimento mínimo de solo sobre o teto do escudo equivalente a pelo menos uma vez o seu próprio diâmetro (**1,0 D** a **1,5 D**) para manter a estabilidade do maciço e equilibrar a pressão de suporte de frente de escavação em mantos de lamas ou areias fluidas.
Em um canal com **15 metros** de lâmina d’água onde a tuneladora possua **12 metros** de diâmetro externo, a via precisaria ser cravada a mais de **35 metros** de profundidade. Para que trens e caminhões desçam e subam essa diferença com declividades seguras de até **3%** a **4%**, as rampas de acesso precisam se estender por mais de **1.000 metros** terra adentro, desapropriando bairros inteiros e destruindo malhas viárias urbanas consolidadas.
Quando a complexidade hidrodinâmica e geotécnica exige a contratação de engenheiros especialistas em túneis imersos?
A viabilização de uma passagem subaquática sob o método imerso extrapola as atribuições da construção civil tradicional. O projeto demanda uma equipe multidisciplinar encabeçada por um **engenheiro civil geotécnico** para modelar o comportamento de consolidação e o **recalque diferencial** do leito marinho sob a carga permanente das centenas de milhares de toneladas das galerias de concreto.
Adicionalmente, a operação exige a atuação direta de um **engenheiro naval** e de consultores em **hidráulica marítima**. Eles realizam as análises de estabilidade hidrostática, modelagem matemática de vórtices de correnteza, cálculos de esforço de tração nas amarras de reboque e janelas de maré para o afundamento controlado dos módulos, prevenindo panes estruturais decorrentes de ressonância ou colisões de fundo.
Contexto importante: Este artigo é informativo. Para projetos estruturais marítimos e subterrâneos similares, recomenda-se avaliação de engenheiro civil especializado em geotecnia, obras subterrâneas e engenharia naval, especialmente em contextos de risco de recalque diferencial, estanqueidade sob alta pressão hidrostática ou impacto ambiental em canais de navegação ativos.
