Do alto de um mastro central de 180 metros de altura, a deformação elástica de um tabuleiro sob rajadas de vento contínuas de 80 km/h revela um regime de tensões completamente distinto das pontes urbanas convencionais.
Por que vigas de grandes vãos perdem a estabilidade quando calculadas apenas por modelos bidimensionais?

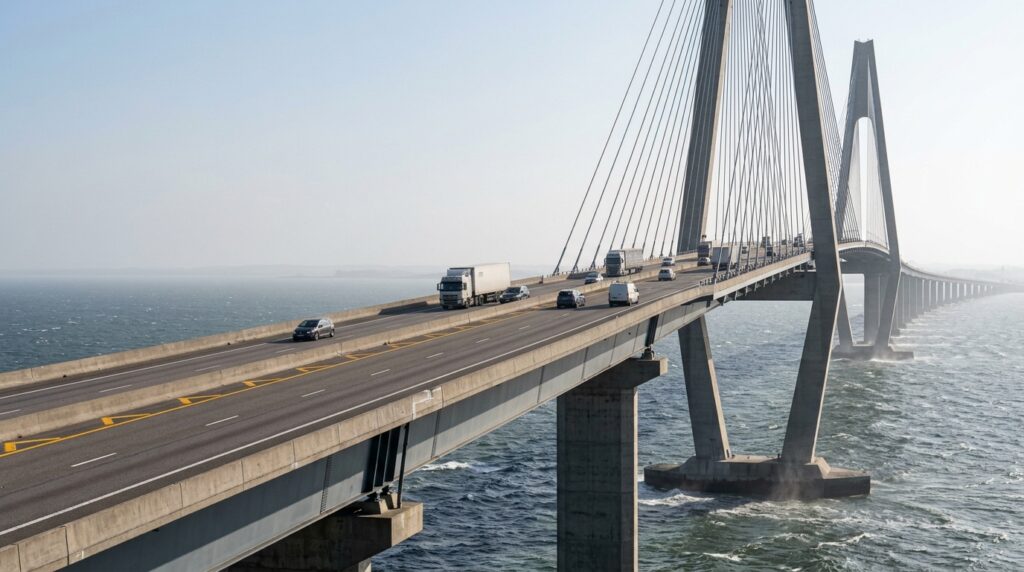

O princípio físico que inviabiliza a modelagem plana simplificada reside no acoplamento cinemático entre flexão vertical, deslocamento lateral e rotação torsional. Em uma ponte estaiada ou em arco com vão superior a 152 metros, a carga do tráfego posicionada em apenas uma faixa de rolamento excêntrica não provoca apenas flexão local: ela introduz um torque contínuo ao longo do tabuleiro que altera a tensão individual de cada cabo de sustentação conectado ao mastro central.
Esse fenômeno desencadeia os chamados efeitos geométricos de segunda ordem (P-Delta). Quando o tabuleiro sofre uma deflexão lateral imposta pelo vento ou por um abalo sísmico, a força de compressão axial gerada pelos cabos ou pelo empuxo do arco passa a atuar sobre um eixo já deformado. Esse desvio multiplica os momentos fletores e pode conduzir a estrutura à flambagem torsional-flexional se o sistema não possuir rigidez geométrica suficiente.
Quais critérios técnicos rigorosos a FHWA impõe para classificar uma ponte como estrutura de alta complexidade?
Nos Estados Unidos, a diretriz normativa FHWA Order 5520.1 (Unusual Bridges and Other Unusual Structures), emitida pela Federal Highway Administration (FHWA), estabelece que qualquer ponte com vão individual igual ou superior a 152,4 metros (500 pés) enquadra-se automaticamente na categoria de estrutura incomum, sujeita a escrutínio técnico federal detalhado e revisão de projeto por pares independentes.
O enquadramento especial da agência abrange tipologias estruturais sensíveis, tais como pontes estaiadas, suspensas, arcos de grande abertura, pontes móveis basculantes e treliças contínuas complexas. As especificações exigem a comprovação de capacidade portante sob combinações extremas de serviço e ruptura definidas pelas normas da AASHTO LRFD Bridge Design Specifications, considerando as seguintes métricas operacionais e materiais de alto desempenho:
- Vão livre de referência: vão central igual ou superior a 152,4 metros, demandando análises aeroelásticas dinâmicas;
- Aço de protensão dos estais: cordoalhas de aço especial de alta resistência com tensão de ruptura característica de 1.860 MPa;
- Concreto estrutural de alto desempenho: mastros e aduelas de tabuleiro moldados com resistências à compressão variando entre 50 MPa e 80 MPa;
- Limiar de velocidade crítica de flutter: velocidade de vento de projeto ajustada para períodos de retorno de 100 a 200 anos, com coeficientes de segurança superiores a 1,2 sobre a velocidade de instabilidade;
- Isolação sísmica na mesoestrutura: aparelhos de apoio elastoméricos fretados com núcleo de chumbo ou dissipadores viscosos projetados para amortecer acelerações espectrais superiores a 0,40g.
Como engenheiros simulam cargas dinâmicas, sismos e rajadas de vento em túneis aeroelásticos?
O fluxo de engenharia para viabilizar obras dessa magnitude inicia-se na discretização numérica por meio de modelos tridimensionais em softwares de elementos finitos (MEF). As vigas caixão e lajes ortotrópicas do tabuleiro são modeladas com elementos de casca, enquanto os mastros e pilares recebem elementos tridimensionais de viga com consideração de fissuração do concreto e armaduras passivas e ativas.
O primeiro passo operacional consiste na análise modal, responsável por extrair os autovalores e autovetores que definem as frequências fundamentais da estrutura. Se a frequência de flexão vertical aproximar-se demasiadamente da frequência torsional pura, o sistema entra em risco iminente de flutter — a mesma instabilidade autoexcitada que destruiu a antiga ponte de Tacoma Narrows em 1940. A separação segura entre esses modos deve ser comprovada matematicamente.
De que maneira o equilíbrio de forças de tração e compressão garante a estabilidade de pontes estaiadas?
Diferente de pontes suspensas clássicas, onde os cabos principais transmitem enormes empuxos horizontais para maciços de ancoragem de gravidade nas margens rochosas, a ponte estaiada atua como um sistema estrutural autoportante fechado. Os estais inclinados conectam o tabuleiro diretamente ao mastro, transmitindo a componente vertical da carga como compressão pura para as fundações da torre.
Simultaneamente, a componente horizontal da tração dos estais comprime o próprio tabuleiro em direção ao pilar central. Essa compressão induzida atua como uma protensão externa natural, aumentando a resistência à tração das vigas de concreto e reduzindo as fissurações durante a passagem de comboios de carga pesada.
Abaixo, um vídeo do canal especializado Practical Engineering (YouTube), apresentado pelo engenheiro civil Grady Hillhouse, detalha como essas forças se distribuem nos sistemas de estaiamento modernos:
Como as normas técnicas ABNT NBR 7187 e Eurocode tratam a fadiga e os estados limites em pontes especiais?
No cenário nacional brasileiro, a norma ABNT NBR 7187 (Projeto de pontes de concreto armado e de concreto protendido) estabelece os critérios fundamentais de segurança e dimensionamento de obras de arte especiais (OAE). Para travessias de geometria complexa ou grandes vãos, a norma exige a verificação explícita do Estado Limite de Serviço (ELS) — incluindo controle rigoroso de abertura de fissuras e flechas máximas.
Em paralelo, o comitê europeu de normatização através dos Eurocodes (EN 1991-1-4 para ações de vento e EN 1992-2 para pontes de concreto) dita que estruturas sujeitas a milhões de ciclos de carregamento repetido devem passar por verificações de fadiga de alto ciclo nos cabos, ancoragens e barras de armadura ativa. A variação de tensão admissível nos aços protendidos deve ser limitada para evitar a propagação subcrítica de trincas ao longo da vida útil projetada de 100 anos.
Quando é obrigatório contratar um engenheiro especialista em estruturas e pontes de grandes vãos?
O desenvolvimento e a fiscalização de pontes com vãos superiores a 152 metros, geometrias curvas acentuadas ou sistemas atirantados exigem mandatoriamente a atuação de um engenheiro civil especialista em estruturas e pontes, com sólida qualificação em dinâmica das estruturas e mecânica dos sólidos computacional. A concepção desses projetos ultrapassa as competências do dimensionamento estrutural predial usual.
A contratação dessa consultoria técnica especializada é indispensável nas seguintes fases do ciclo de vida da infraestrutura:
- Fase de anteprojeto e concepção: definição da geometria ótima do vão, escolha entre sistema estaiado, pênsil ou arco metálico, e análise de viabilidade construtiva por balanços sucessivos;
- Modelagem e ensaios físicos: calibração de modelos numéricos tridimensionais avançados e coordenação de ensaios aerodinâmicos em túnel de vento com especialistas em aerodinâmica de construções;
- Acompanhamento de montagem executiva: cálculo das forças de estaiamento a cada etapa de içamento de aduelas, controlando os estiramentos elásticos para garantir a geometria teórica final do tabuleiro;
- Inspeção especial e monitoramento contínuo: implantação de sistemas de monitoramento de integridade estrutural (SHM – Structural Health Monitoring) dotados de acelerômetros triaxiais e sensores de fibra óptica nas ancoragens.
Contexto importante: Este artigo é informativo. Para projetos estruturais locais similares, recomenda-se avaliação de engenheiro civil especializado em pontes e grandes estruturas, especialmente em contextos de risco de vibrações induzidas pelo vento, recalque diferencial em fundações profundas ou cargas cíclicas dinâmicas elevadas.
