No centro do estuário de Firth of Forth, na costa leste da Escócia, guindastes flutuantes e barcaças industriais cercavam um cilindro oco de aço de 30 metros de diâmetro cravado a dezenas de metros sob as ondas revoltas do Mar do Norte. Dentro dessa carcaça submersa, a água salgada cobria o leito de rocha, enquanto tubulações metálicas desciam verticalmente em direção ao fundo escuro para realizar uma das manobras mais complexas da engenharia de pontes do século XXI.
Como o princípio do tubo tremonha e a hidrostática permitiram lançar 16.869 m³ de concreto dentro d’água sem desagregação?
Lançar concreto comum diretamente na água causaria a dispersão instantânea da pasta de cimento, fenômeno conhecido na engenharia civil como lavagem do cimento (wash-out). Esse efeito separa a areia e a brita do ligante, anula a resistência à compressão e transforma a mistura em um amontoado poroso e frágil.
A solução física adotada baseou-se no método de tubo tremonha (tremie pipe), associado ao diferencial de massas específicas. Enquanto a água salgada possui densidade aproximada de 1.025 kg/m³, o concreto fluido aditivado atinge cerca de 2.400 kg/m³. O tubo de descida permaneceu imerso permanentemente entre 1,5 metro e 3,0 metros abaixo do topo da massa de concreto recém-lançada.
Quais parâmetros de empuxo, volume e resistência ditaram a concretagem submersa no leito do estuário de Forth?
Para criar o bloco de ancoragem da Torre Sul, o consórcio construtor e a autoridade pública de transportes Transport Scotland mobilizaram especificações técnicas severas de controle reológico e estrutural:
• Volume monolítico lançado: exatos 16.869 m³ de concreto submerso na Torre Sul, superando o antigo recorde mundial de concretagem contínua debaixo d’água.
• Dimensão do caixão metálico: camisa de aço com 30 metros de diâmetro externo e altura total superior a 35 metros, assentada sobre o leito rochoso após dragagem de sedimentos.
• Taxa média de bombeamento: fluxo ininterrupto de 47 m³/h, sustentado por centrais de concreto dedicadas operando 24 horas por dia.
• Tempo de retenção de abatimento: traço químico projetado para manter trabalhabilidade aberta por mais de 12 horas, impedindo descontinuidades estruturais em eventuais atrasos de transporte.
• Cota final do tampão: bloco maciço de cerca de 14 a 20 metros de espessura, equivalente a dois terços de todo o concreto previsto para a Torre Sul.
A formulação exigiu o uso de aditivos químicos superplastificantes à base de éter policarboxílico (como o MasterGlenium SKY 903) e retardadores de pega prolongada (MasterSet R 200). Esses componentes permitiram alta fluidez autonivelante sem necessidade de vibração mecânica externa, mantendo a integridade da pasta sob pressões hidrostáticas marinhas.
Qual foi o passo a passo logístico para manter a concretagem contínua durante 15 dias ininterruptos no mar?
A concretagem de um volume equivalente a quase sete piscinas olímpicas em alto-mar não dependeu apenas de tecnologia química, mas de uma cadeia logística contínua e redundante entre o continente e o estuário de Forth:
1. Posicionamento e cravação do caixão: o cilindro de aço fabricado no continente foi rebocado flutuando até a posição exata por rebocadores e lastreado com precisão milimétrica monitorada por sensores ópticos e GPS diferencial até penetrar o leito marinho.
2. Dragagem de sedimentos: dragas instaladas sobre barcaças removeram a argila e a lama do interior do caixão até expor a rocha sã competente para apoio das cargas axiais.
3. Produção em Rosyth Dockyard: uma usina centralizadora em terra produziu concreto a uma cadência controlada, abastecendo caminhões-betoneira em ciclo contínuo de 8 m³ por viagem.
4. Ponte marítima com barcaças modificadas: o concreto foi transferido no cais para barcaças sob medida, cada uma equipada com seis agitadores estáticos de 12 m³, somando 72 m³ de capacidade útil por travessia naval.

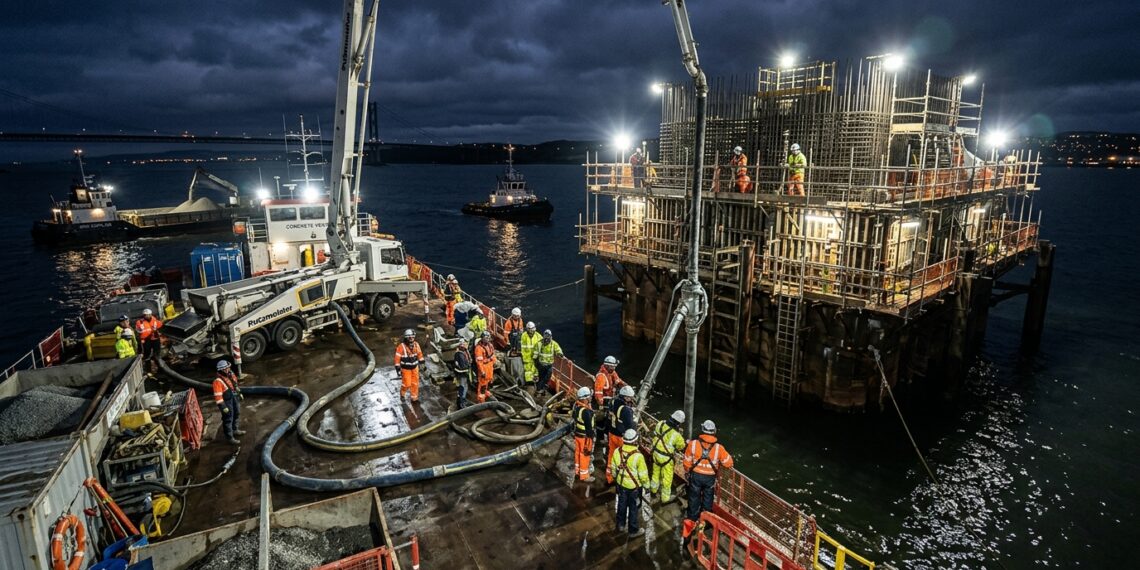

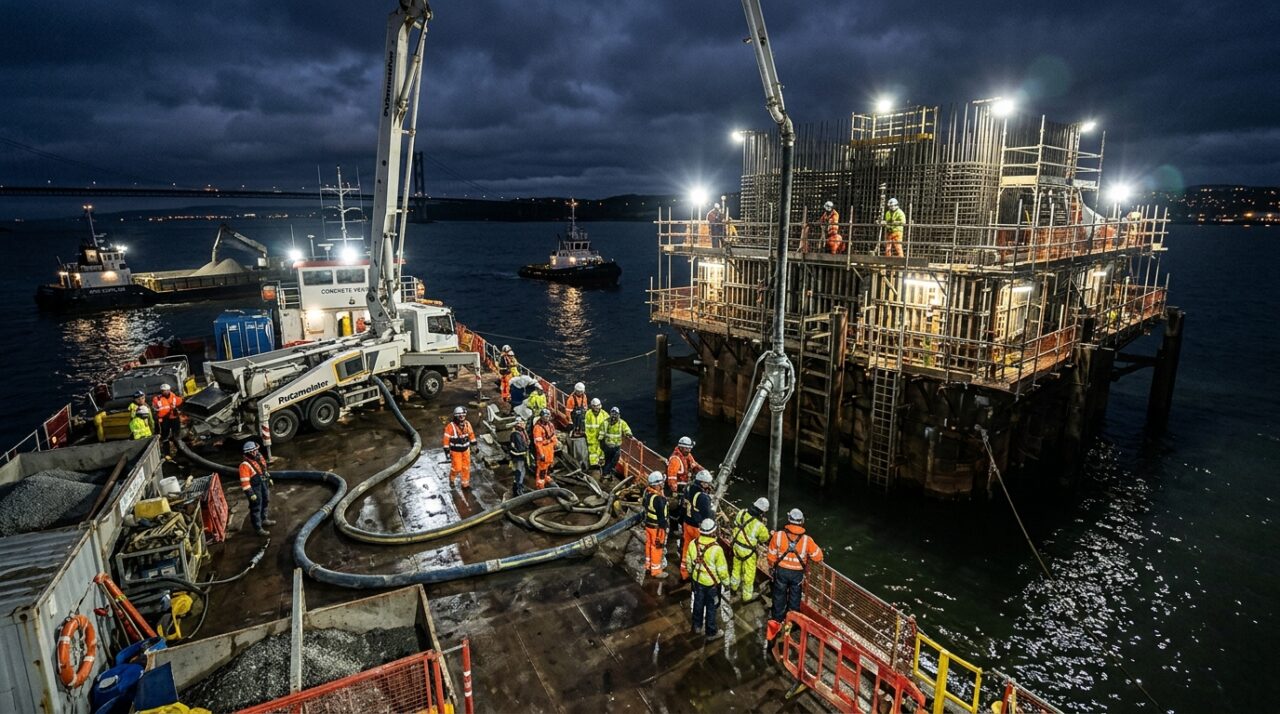

5. Injeção ininterrupta por tremonha flutuante: ao longo de 273 viagens náuticas cobrindo cerca de 2.000 km em percursos de ida e volta, o material foi bombeado através dos tubos tremonha para o leito do caixão, 24 horas por dia, de 21 de agosto a 5 de setembro de 2013.
6. Desaguamento e trabalho a seco: após o endurecimento e teste de estanqueidade do bloco, bombas de alta vazão retiraram toda a água restante, transformando o caixão em um recinto seco a 14 metros abaixo do nível do mar para armação do pilar da torre.
Como os engenheiros da Queensferry Crossing venceram o desafio das fundações marítimas no estuário escocês?
O consórcio internacional Forth Crossing Bridge Constructors (FCBC) — integrado pelas construtoras Hochtief, Dragados, American Bridge e Morrison Construction — precisou gerenciar esforços dinâmicos extremos causados por marés semidiurnas com amplitudes superiores a 5 metros e rajadas de vento do Mar do Norte.
A execução das fundações exigiu descer os caixões como enormes tubos cilíndricos de aço até o substrato rochoso para em seguida realizar a concretagem submersa de quase 17.000 m³, estabelecendo um novo padrão para obras offshore, como documentado tecnicamente pela Institution of Civil Engineers [00:02:22]. Esse bloco de concreto monolítico garantiu a estabilidade geotécnica necessária para erguer torres estaiadas de 210 metros de altura que suportam tabuleiros com balanços sucessivos livres de até 644 metros de envergadura.
Abaixo, um vídeo do Institution of Civil Engineers (YouTube) que aprofunda o tema:
Quando a execução de fundações marítimas e caixões exige a contratação de engenheiro geotécnico e especialista em estruturas offshore?
Projetos de infraestrutura que envolvem escavação submersa, caixões de gravidade ou ensecadeiras de grande porte demandam a atuação direta de um engenheiro geotécnico e de um engenheiro estrutural marítimo. Erros de dimensionamento em pressões de poro, falhas na verificação da capacidade de suporte da rocha de fundo ou cálculo equivocado do empuxo hidrostático podem provocar o afundamento diferencial ou tombamento da carcaça metálica durante o posicionamento.
A consultoria de um especialista em tecnologia do concreto é igualmente mandatória para determinar a dosagem exata de plastificantes, tempo de pega e ensaios de escoamento (slump flow). Em intervenções costeiras ou portuárias de médio e grande porte, a ausência de um plano de contingência para eventuais interrupções no fornecimento pode originar juntas frias estruturais, inviabilizando a estanqueidade de todo o sistema de fundação.
Com um custo global consolidado em £ 1,35 bilhão e inaugurada em 2017, a Queensferry Crossing projeta uma vida útil superior a 120 anos sem necessidade de grandes intervenções no maciço submerso. Os 16.869 m³ de concreto do caixão da Torre Sul provaram que o controle rigoroso da reologia e da logística naval permite transformar desafios geotécnicos invisíveis debaixo d’água em fundações seguras para algumas das estruturas mais esbeltas da engenharia moderna.
Contexto importante: Este artigo é informativo. Para projetos estruturais locais similares, recomenda-se avaliação de engenheiro civil especializado em geotecnia marítima e fundações profundas, especialmente em contextos de risco de vazamento, empuxo hidrostático elevado, erosão marinha ou impacto ambiental em corpos hídricos.
