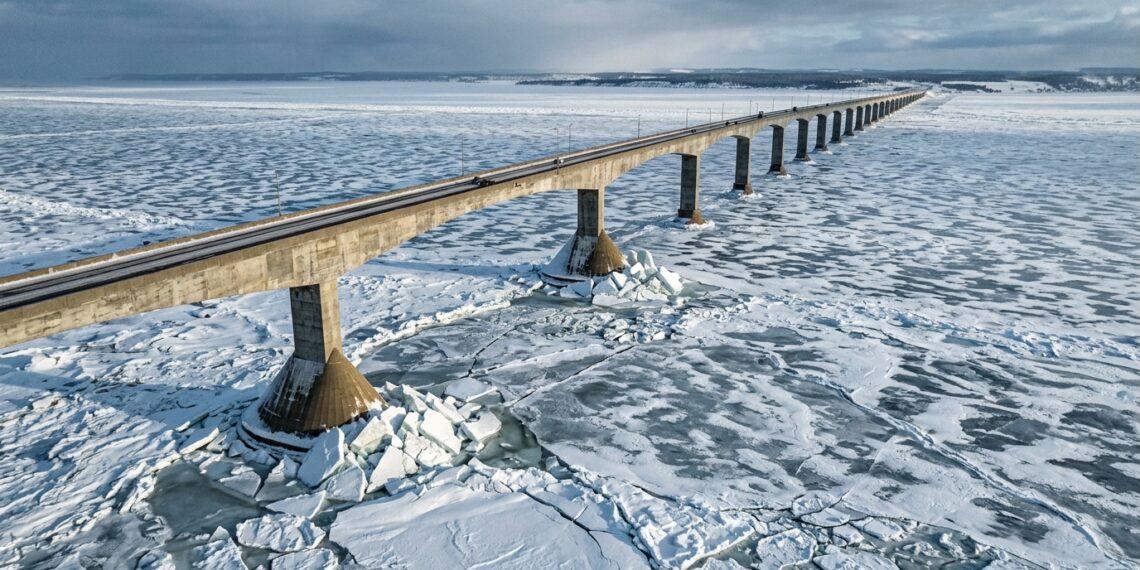

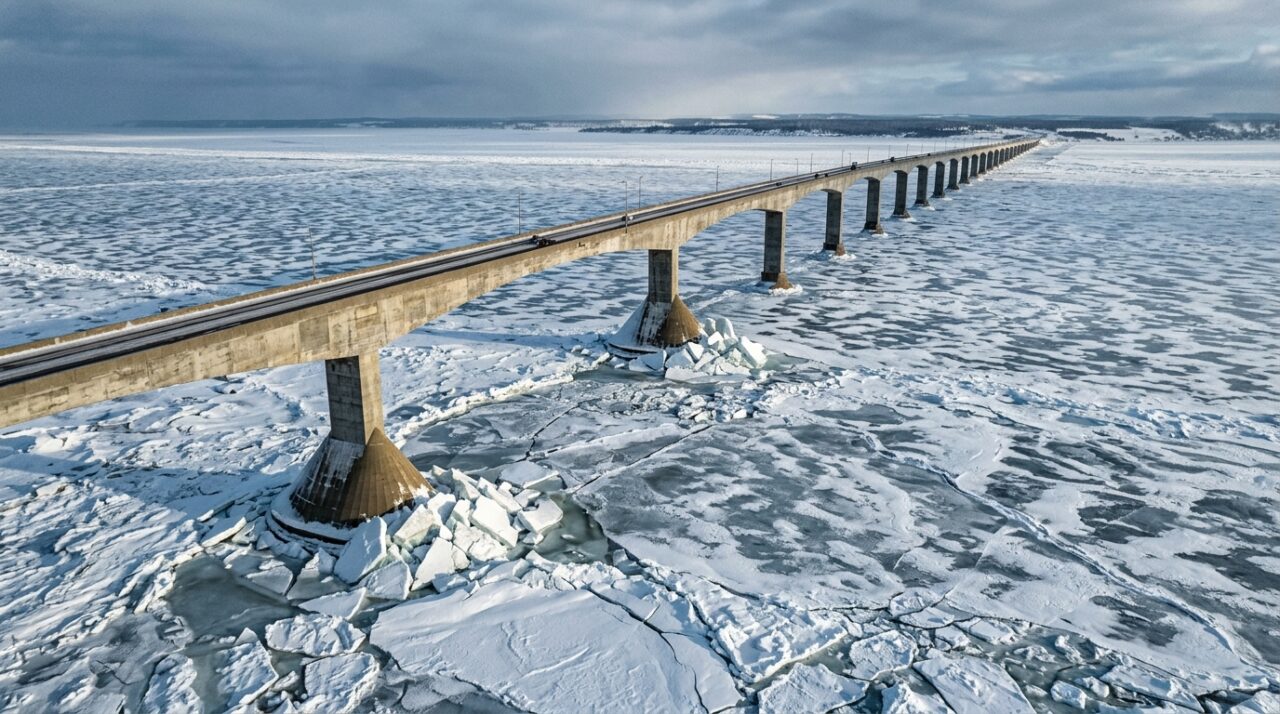

Do alto do estreito de Northumberland, no leste do Canadá, a paisagem de inverno revela um mar tomado por blocos congelados de até 1 metro de espessura que deslizam em velocidade contínua contra uma barreira linear de 12.900 metros de extensão em concreto protendido.
Como os cones de 52 graus da Confederation Bridge forçam o gelo marinho a romper por flexão em vez de esmagar os pilares?
O gelo marinho possui alta resistência mecânica quando solicitado à compressão pura, atingindo facilmente tensões de ruptura entre 2 e 5 MPa em contato com superfícies ortogonais.
Se os pilares da Confederation Bridge fossem fustes verticais convencionais, o impacto direto geraria uma área ampla de contato sob esmagamento, transferindo cargas cinéticas gigantescas diretamente para o fuste e as fundações em rocha.
Quais forças de até 3.000 toneladas e correntes de maré moldaram a engenharia dos 12,9 km no estreito de Northumberland?
O ambiente marítimo do estreito de Northumberland impõe parâmetros de carregamento severos, com correntes reversíveis de maré atingindo até 2 m/s e um deslocamento acumulado de mais de 3.000 km de esteiras de gelo a cada temporada de inverno.
A infraestrutura é ancorada em leito de arenito e lamito em profundidades de lâmina d’água que variam de 10 a 35 metros, sustentando o tabuleiro rodoviário a uma cota navegável livre de 49 metros no vão principal.
De acordo com dados consolidados pelo National Research Council Canada (NRC), as especificações estruturais de projeto contemplaram as seguintes variáveis determinantes:
• Comprimento estrutural contínuo: 12.900 metros distribuídos entre viadutos de aproximação e o trecho marítimo central.
• Quantidade de apoios marinhos: 44 pilares principais espaçados a cada 250 metros, além de 21 pilares nas aproximações costeiras.
• Força horizontal de cálculo: dimensionamento para suportar impactos de até 3.000 toneladas de força (30 MN) causados por cristas de pressão com quilhas submersas de até 4 metros.
• Traço de concreto: matriz C60 com resistência à compressão mínima de 55 MPa, agregando fumo de sílica e cinza volante para mitigar penetração de cloretos.
• Massa dos módulos: segmentos pré-moldados de fuste e quebra-gelo pesando até 4.500 toneladas cada, içados pela balsa-guindaste flutuante Svanen.
Qual é a sequência mecânica exata que ocorre quando uma placa de gelo de 1 metro atinge o fuste cônico da ponte?
O processo de interação dinâmica entre a placa sólida de gelo e a face cônica do pilar se desenvolve em quatro etapas cronológicas sucessivas:
Em um primeiro momento, a borda frontal do bloco congelado entra em contato com o cone submerso a 52 graus; o avanço horizontal contínuo da correnteza obriga a ponta do gelo a galgar a face inclinada de concreto de ultra-alto desempenho.
Como o monitoramento estrutural contínuo registrou as cargas reais de cristas de gelo de 4 metros nos pilares?
Para comprovar o comportamento do modelo teórico em escala real, engenheiros estruturais do governo canadense instrumentaram pilares centrais da ponte com sensores de inclinação de alta precisão, células de pressão biaxiais e acelerômetros dinâmicos.
Em campanhas de monitoramento realizadas durante invernos rigorosos, cristas de gelo com quilhas de até 4 metros de profundidade colidiram com os suportes, mas as leituras de força registraram picos médios de apenas 0,9 MN a 2,0 MN — valores muito abaixo do limite estrutural de 30 MN previsto em projeto.
Abaixo, um vídeo do Built Against Failure (YouTube) que aprofunda o tema:
Quando um projeto costeiro em clima frio exige um engenheiro especialista em interação gelo-estrutura e geotecnia marinha?
Obras de infraestrutura costeira situadas em latitudes elevadas ou em rios sujeitos a congelamento sazonal não podem ser dimensionadas exclusivamente com base em normas convencionais de empuxo hidrodinâmico de ondas e vento.
A contratação de um engenheiro de estruturas marítimas com foco em mecânica do gelo e de um engenheiro geotécnico offshore torna-se indispensável quando a espessura do lençol de gelo atinge ou ultrapassa 0,30 metros com correntes superiores a 0,5 m/s.
Com um investimento total de aproximadamente 1,3 bilhão de dólares canadenses e concluída em quatro anos de cronograma entre 1993 e 1997, a Confederation Bridge comprovou que a geometria inteligente é capaz de neutralizar forças ambientais massivas que nenhuma rigidez estrutural conseguiria conter por força bruta.
Contexto importante: Este artigo é informativo. Para projetos estruturais locais similares, recomenda-se avaliação de engenheiro civil especializado em pontes e geotecnia marinha, especialmente em contextos de risco de congelamento, abrasão contínua ou impacto ambiental.
