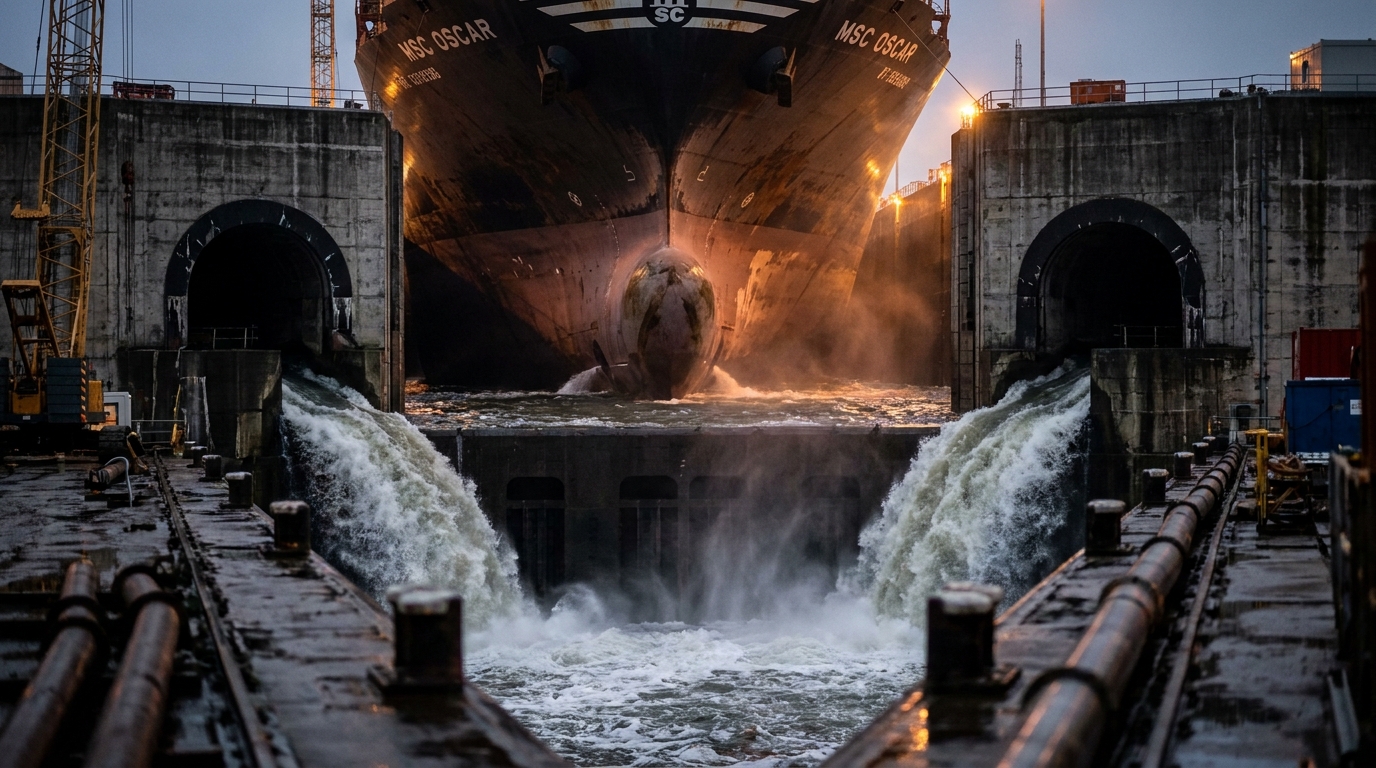

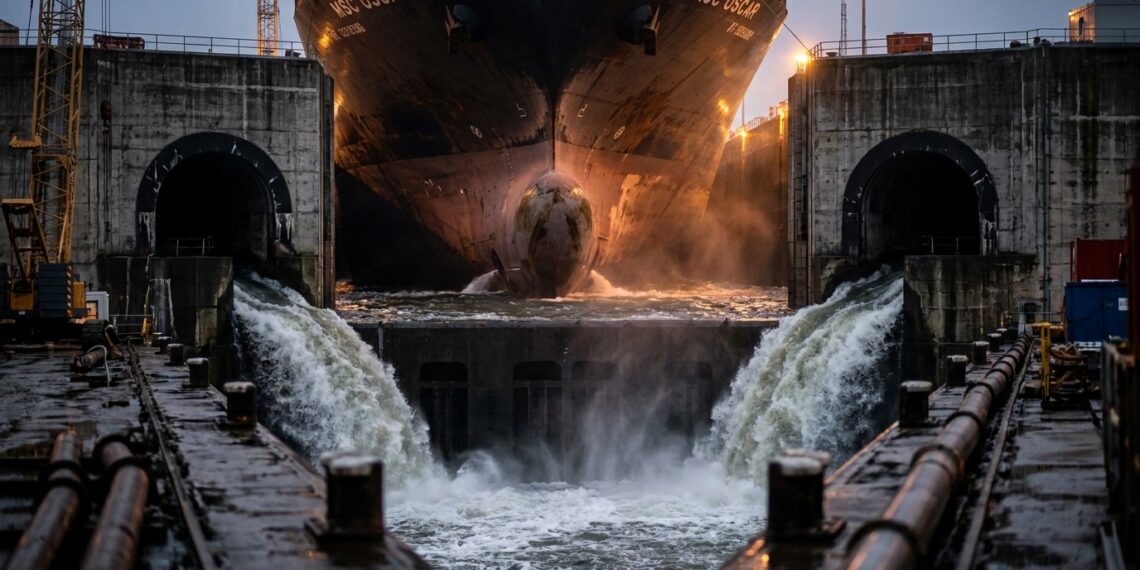

Visto do alto da cordilheira central panamenha, um cargueiro de 300 metros de comprimento avança lentamente em direção a um paredão maciço de concreto armado. Sem que nenhum motor de bombeamento seja acionado, toneladas de água doce brotam silenciosamente do fundo da câmara, suspendendo a embarcação até alinhá-la ao topo do morro.
Como a hidrostática e os vasos comunicantes levantam 100 mil toneladas sem uso de bombas?
O coração do sistema baseia-se no princípio elementar dos vasos comunicantes. Quando dois reservatórios com alturas hidráulicas distintas são conectados por uma tubulação submersa, a pressão hidrostática força a água a fluir da câmara de maior energia potencial para a de menor cota até que os níveis se equilibrem.
No canal original, cada câmara mede 305 metros de comprimento útil por 33,53 metros de largura. A massa líquida necessária para elevar um navio — cerca de 101.000 m³ (ou 101 milhões de litros) — desce diretamente do Lago Gatún ou da câmara superior por pura atração da gravidade. Ao equalizar a lâmina d’água com o estágio adjacente, o fluxo cessa por completo, permitindo o movimento seguro das comportas sem resistência diferencial de pressão.
Quais são as dimensões estruturais e os parâmetros de vazão das galerias subterrâneas?
A rede subterrânea projetada sob a supervisão inicial do engenheiro George Washington Goethals e operada pela Autoridade do Canal do Panamá (ACP) foi embutida diretamente nos maciços de concreto-gravidade. As paredes laterais possuem espessuras que variam de 14 a 17 metros na base, estreitando-se progressivamente até 2,4 metros no topo para suportar as tensões hidrostáticas das câmaras cheias.
Os dados técnicos e operacionais documentados pela ACP estabelecem as seguintes especificações de projeto:
- Galerias mestras centrais: Túneis de seção ferradura com diâmetro interno variando de 5,5 a 6,7 metros, dimensionados para escoar vazões críticas sem choque hidráulico.
- Galerias laterais secundárias: 14 tubulões elípticos transversais sob o piso de cada câmara, com dimensões de 1,98 m de altura por 2,44 m de largura.
- Aberturas de piso (portholes): 105 orifícios circulares de 1,2 metro de diâmetro por câmara, distribuídos de forma homogênea para evitar redemoinhos verticais concentrados.
- Comportas de mitra: Folhas estruturais de aço com altura de até 25 metros e peso de até 662 toneladas cada, configuradas em ângulo diedro (“V”) que se auto-vedam contra a pressão da água.
Qual é a sequência operacional para erguer um cargueiro degrau por degrau?
O ciclo de manobra começa quando o navio alinha-se ao muro guia e é conectado aos cabos de aço das locomotivas elétricas, conhecidas como mules. Essas unidades não puxam a embarcação para fazê-la navegar — o avanço é gerado pela propulsão do próprio navio —, mas exercem tensão lateral milimétrica para manter o casco no eixo central da câmara.
Uma vez posicionado, as comportas inferiores em formato de “V” fecham-se hidraulicamente contra o batente. Enormes válvulas cilíndricas de gaveta abrem as galerias principais, liberando o fluxo do degrau superior. A água penetra pelos orifícios do piso com velocidade uniforme. Em aproximadamente 8 minutos, a câmara atinge o nível subsequente, as pressões se igualam e os portões se recolhem em nichos laterais para o próximo estágio.
Por que as eclusas de navegação exigem amortecimento físico da coluna d’água?
O deslocamento de dezenas de milhares de metros cúbicos em poucos minutos gera energia cinética que, descontrolada, romperia cabos de amarração e projetaria embarcações contra as soleiras das comportas. O sistema de aquedutos sob o leito converte o fluxo turbulento em uma ascensão laminar homogênea em toda a extensão do fundo.
Modelagens físicas em escala reduzida e ensaios computacionais explicam os métodos estruturais usados por projetistas para dissipar o momento de inércia e evitar ressonâncias no interior dos nichos fluviais.
Abaixo, um vídeo do canal técnico de engenharia civil Practical Engineering (YouTube) que aprofunda o tema:
Quando é necessário acionar engenheiros civis especializados em hidráulica marítima e geotecnia?
Obrigações de projeto para estruturas de transposição de nível, barragens ou diques exigem laudos assinados por engenheiros civis especialistas em hidráulica fluvial e marítima e engenheiros geotécnicos. A atuação desses especialistas é determinante em ensaios de cavitação, cálculo de subpressão na fundação e análise de estabilidade contra o tombamento e escorregamento dos muros maciços de gravidade.
Além da hidráulica das galerias, equipes multidisciplinares com peritos em engenharia de materiais e mecânica de solos devem inspecionar a corrosão eletroquímica das armaduras em ambiente estuarino e dimensionar sistemas de vedação elastomérica capazes de suportar pressões diferenciais contínuas.
As eclusas centenárias do istmo continuam em operação contínua após mais de 110 anos porque sua fundação repousa em rocha basáltica sã e seu princípio físico prescinde de componentes mecânicos sujeitos a panes elétricas nas galerias de adução. O investimento inicial de 375 milhões de dólares em 1914 provou que o domínio da gravidade e da hidrostática oferece a maior vida útil estrutural conhecida pela engenharia civil mundial.
