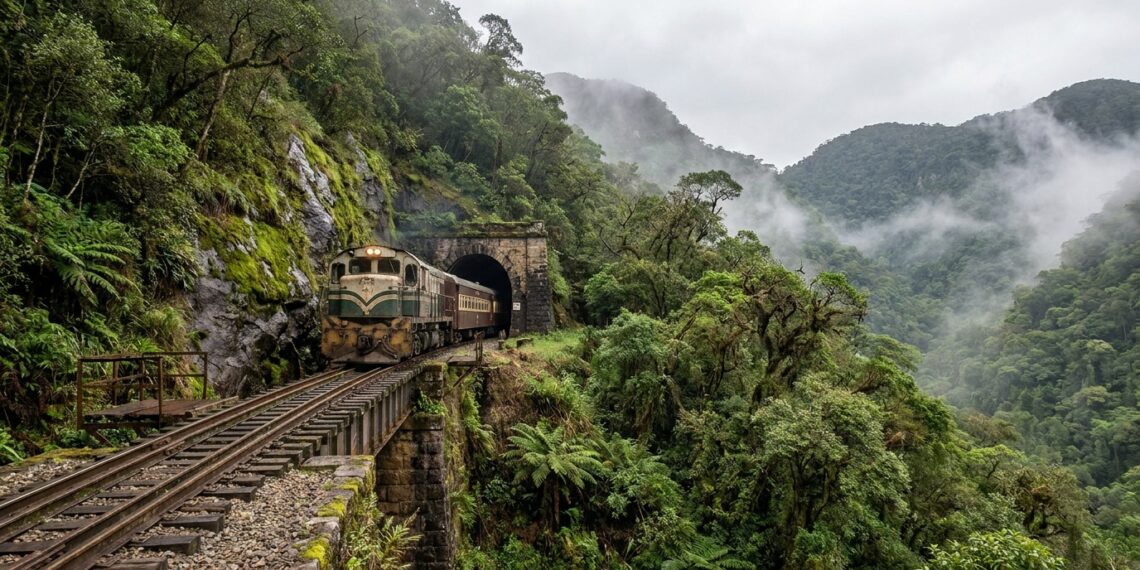

Vencer uma muralha de rocha e mata virgem para conectar o litoral ao planalto parecia um plano impossível no século XIX. Construir uma linha férrea no meio de encostas íngremes da Serra do Mar exigiu soluções inéditas para sustentar trilhos sobre precipícios e conter desmoronamentos constantes.
Por que os trens conseguem subir montanhas sem derrapar nos trilhos?

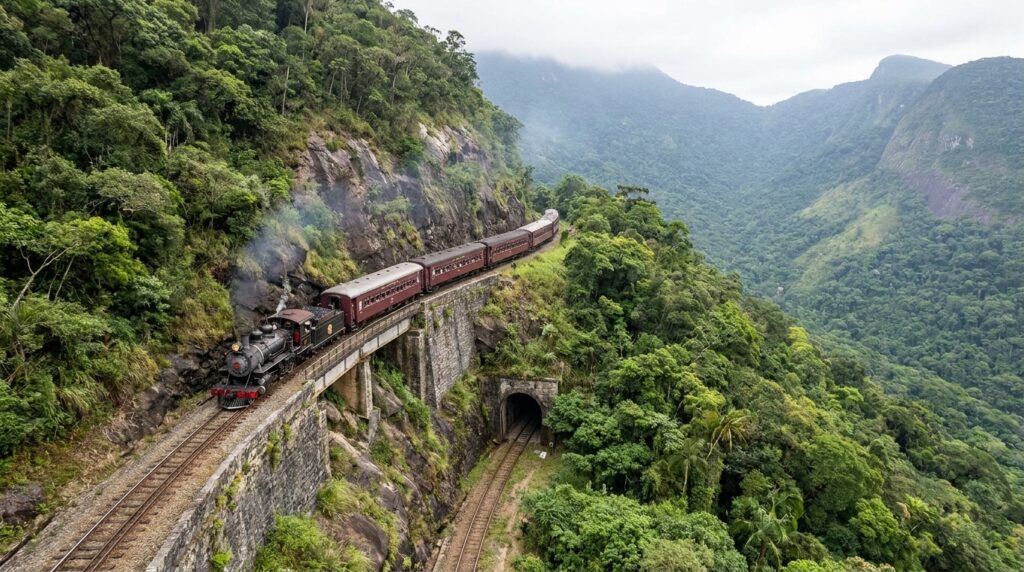

Trens de carga e passageiros usam rodas de aço lisas sobre trilhos também de aço, o que gera muito pouco atrito para subir rampas íngremes. Para superar uma montanha de 900 metros de altura sem perder tração ou deslizar na descida, os engenheiros desenham um traçado suave que contorna os morros.
Esse caminho alongado mantém a inclinação da via em no máximo 3%, o que significa subir 3 metros a cada 100 metros percorridos. Com essa rampa compensada e curvas com raio mínimo de 100 metros, as locomotivas mantêm a aderência das rodas e distribuem o peso da composição de forma segura.
Quais são os números e materiais da ferrovia na Serra do Mar?
A execução do trecho ferroviário idealizado pelos engenheiros André Rebouças e Antonio Ferrucci exigiu a movimentação de milhares de toneladas de ferro e rocha sob condições climáticas adversas.
Extensão total do trecho: abrange 110 quilômetros de extensão, superando um desnível vertical de 900 metros entre o nível do mar e o planalto paranaense.
- Obras de arte especiais: conta com 13 túneis escavados na rocha e 41 pontes e viadutos metálicos para cruzar vales profundos.

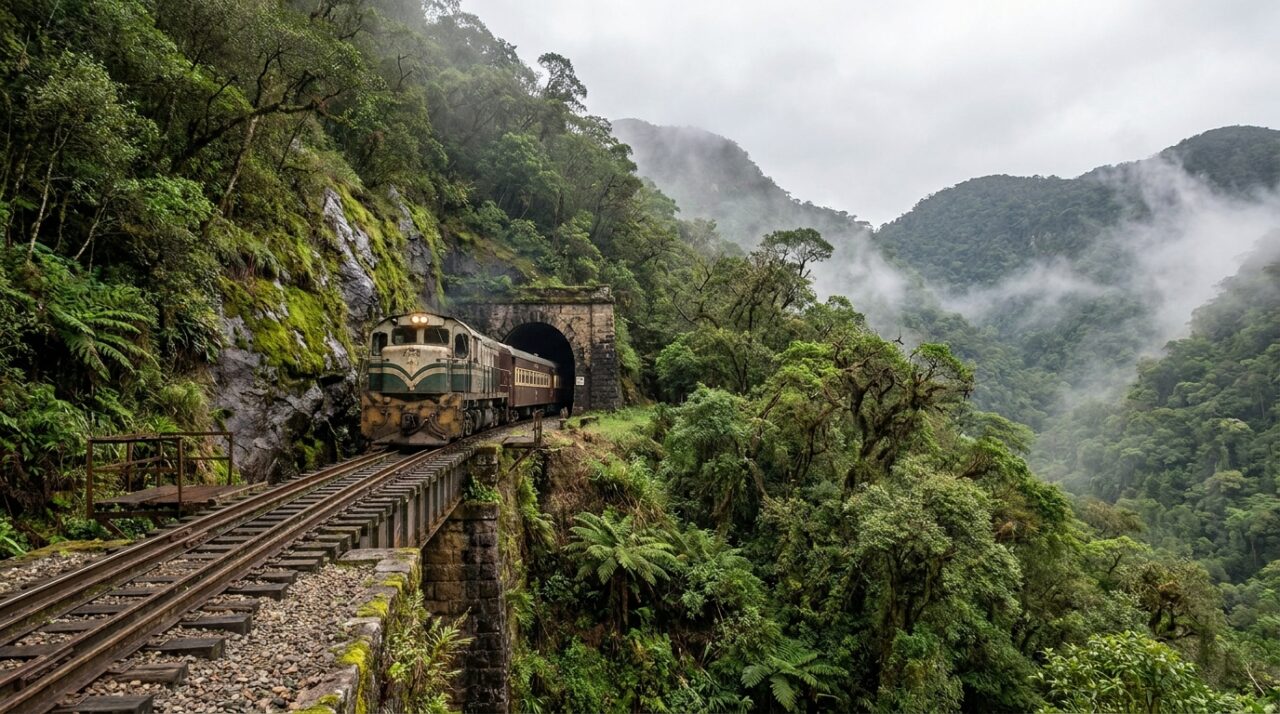

- Túnel do Roça Nova: possui 429 metros de extensão, sendo a maior galeria da linha e situada no ponto mais alto da travessia.
- Viaduto do Carvalho: estrutura metálica assentada sobre cinco pilares de alvenaria ancorados diretamente na rocha viva da escarpa.
- Bitola da via permanente: utiliza bitola métrica de 1.000 milímetros sobre dormentes de madeira de lei e lastro de brita para absorver vibrações.

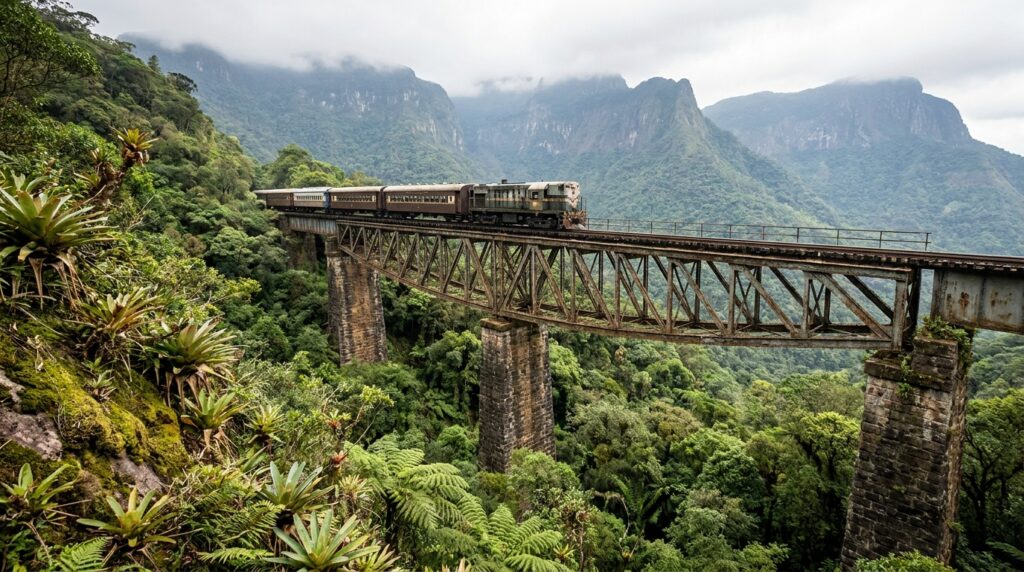

Como os engenheiros fixaram pontes e viadutos na beira de precipícios?
Em vez de aterrar vales fundos com terra — o que desmoronaria com as fortes chuvas tropicais —, os projetistas fixaram pilares de pedra e estruturas de ferro fundido direto na rocha mãe. É o mesmo princípio de fixar prateleiras pesadas com chumbadores em uma parede de concreto armado.
As vigas metálicas treliçadas distribuem o peso dos trens pesados para os pontos de apoio laterais, reduzindo a pressão no centro da ponte. Essa distribuição de carga impede que o viaduto balance com a passagem dos vagões e garante estabilidade mesmo sob ventos fortes.
Como funciona a engenharia de pontes e túneis em ferrovias de montanha?
A construção de ferrovias em relevos acidentados exige um planejamento geotécnico rigoroso para evitar que vibrações e infiltrações comprometam as galerias subterrâneas.
O monitoramento constante das encostas e a manutenção dos canais de drenagem garantem que a via continue operacional com segurança após mais de um século de uso contínuo.
Abaixo, um vídeo institucional da concessionária Rumo Logística que aprofunda o tema:
Quais normas técnicas garantem a segurança de pontes e túneis ferroviários?
No Brasil, o projeto e a manutenção de estruturas férreas seguem as diretrizes da norma ABNT NBR 7187, que fixa os critérios para pontes de concreto e aço sob cargas dinâmicas. Além disso, a contenção de encostas próximas aos trilhos exige o cumprimento da ABNT NBR 11682.
Equipes de engenharia realizam inspeções periódicas com ultrassom e sensores de deformabilidade para identificar fadiga nos metais e trincas no maciço rochoso. O cumprimento rígido dessas normas impede que trepidações provocadas por trens de mil toneladas danifiquem as galerias ao longo do tempo.
Quando é necessário contratar um engenheiro especialista em geotecnia?
Em obras de corte de barranco, construção de estradas ou contenção de encostas em terrenos inclinados, a consultoria de um engenheiro geotécnico é indispensável. Apenas este profissional calcula a estabilidade do solo e define se é preciso aplicar concreto projetado, tirantes de aço ou muros de arrimo.
Tentar estabilizar um terreno inclinado sem projeto técnico pode causar deslizamentos graves em períodos de chuva intensa. O acompanhamento de um engenheiro civil especializado em infraestrutura garante a segurança da obra e previne acidentes estruturais.
Contexto importante: Este artigo é informativo. Para obras em terrenos inclinados, contenções de encostas ou projetos de infraestrutura, recomenda-se a avaliação de um engenheiro geotécnico ou engenheiro civil especializado em infraestrutura, especialmente em áreas com risco de escorregamento de terra.
