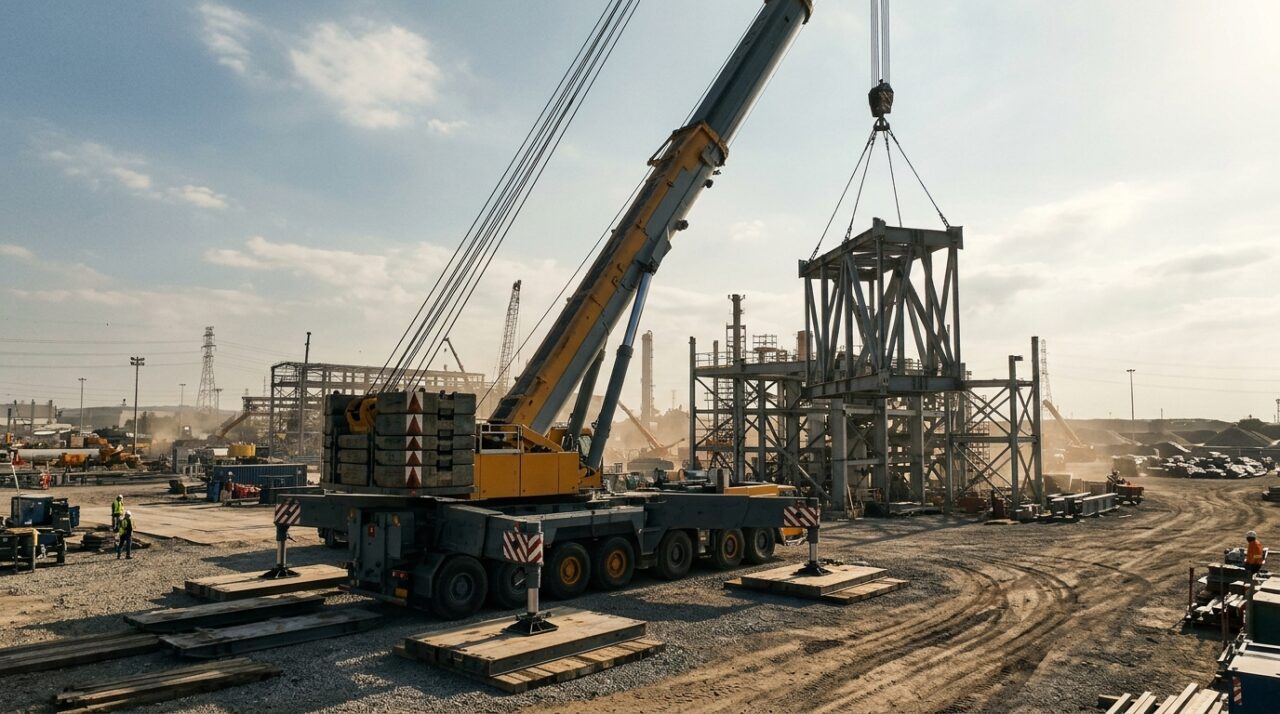

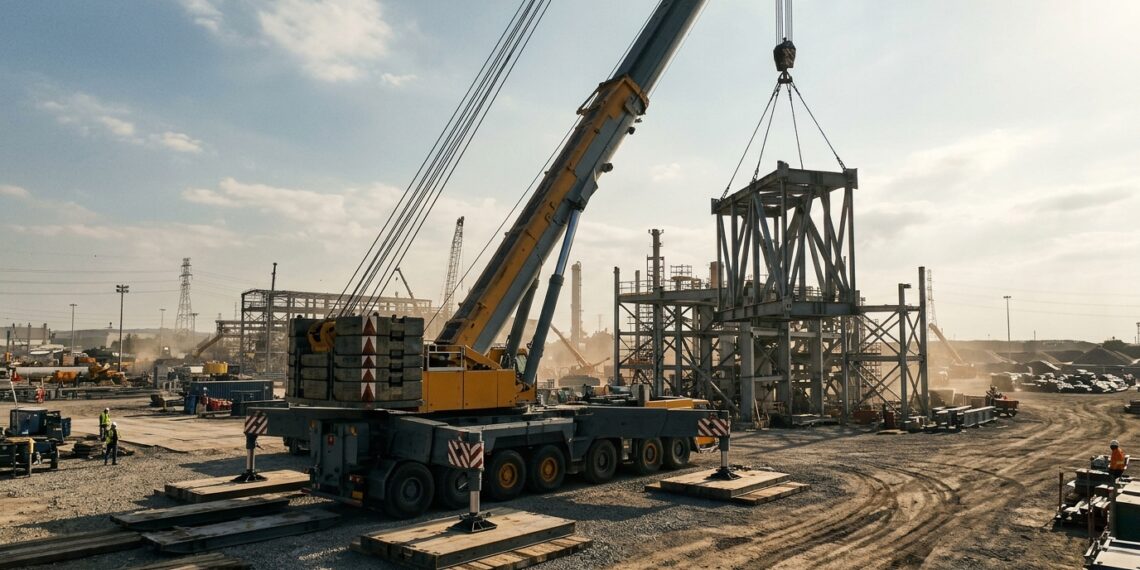

Entenda a física por trás do içamento de cargas extremas e como o equilíbrio de forças garante a estabilidade no canteiro de obras. Içar peças estruturais gigantescas exige controlar forças físicas que superam centenas de toneladas no canteiro de obras.
Por que o guindaste não tomba para a frente ao erguer cargas pesadas?
Se você segurar um pacote pesado com o braço esticado, sentirá seu tronco ser puxado para a frente imediatamente. Com a máquina acontece o mesmo efeito de alavanca quando a lança telescópica projeta a carga para longe do chassi.
Para evitar essa inclinação perigosa, os engenheiros aplicam o princípio do momento de carga, instalando blocos de contrapeso de até 140 toneladas na traseira que equilibram a força de rotação sobre o ponto de apoio.
Quais são as dimensões e os limites técnicos dessas máquinas?
A movimentação segura de suprimentos metálicos e pré-moldados depende de métricas rigorosas que definem a capacidade operacional do equipamento em campo.
Capacidade máxima nominal de elevação: suporta até 400 toneladas métricas em raio curto de operação com lança recolhida.
- Comprimento da lança telescópica: estende-se até 60 metros de altura em múltiplos estágios hidráulicos contínuos.
- Abertura total das patolas: amplia a base de sustentação lateral em até 9,3 metros com vigas de aço reforçado.
- Pressão máxima sobre o solo: descarrega até 450 kPa por sapata, exigindo bases auxiliares rígidas de madeira maciça.
- Massa total dos contrapesos modulares: varia até 140 toneladas combinadas em placas desmontáveis de ferro fundido.
Como a distribuição de peso funciona durante a operação real?

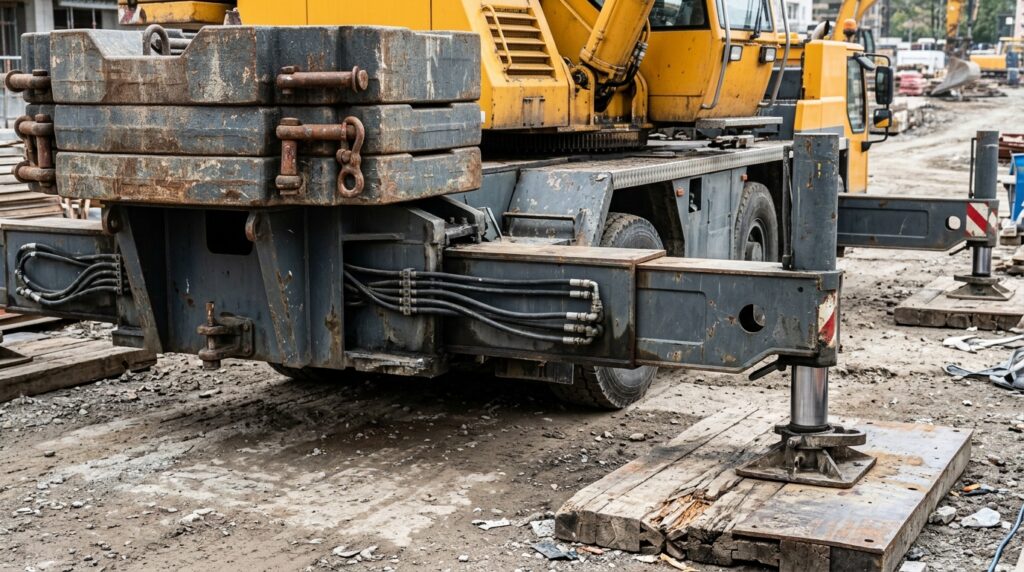

Durante o içamento, as rodas do caminhão saem do chão e todo o peso fica concentrado exclusivamente nos cilindros hidráulicos das quatro patolas externas.
Esse sistema transfere as cargas verticais diretamente para os pranchões de madeira colocados sobre o terreno, reduzindo a pressão pontual e impedindo que o solo cede durante o giro da cabine.
Como o planejamento de içamento é demonstrado na prática da engenharia?

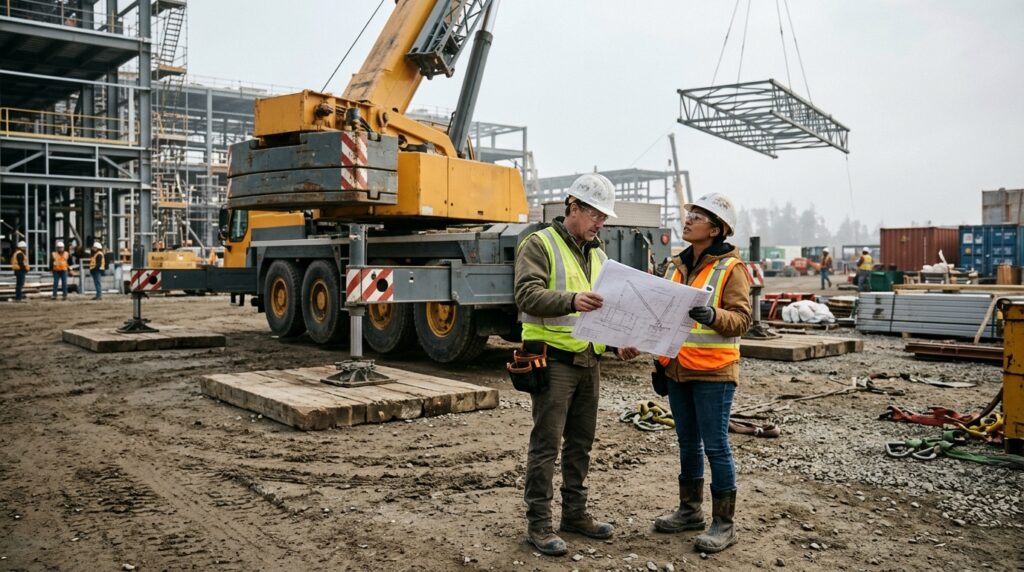

Antes de erguer qualquer peça metálica, a equipe elabora um documento detalhado que analisa os ângulos da lança, rajadas de vento e capacidade do terreno.
O vídeo a seguir ilustra a elaboração desse plano técnico e os parâmetros essenciais para garantir que a operação ocorra sem riscos de colapso.
Abaixo, um vídeo do canal Sertech Treinamentos – Movimentação de Cargas que aprofunda o tema:
Qual norma técnica determina os parâmetros de segurança para movimentação de cargas?
No Brasil, as operações com equipamentos de elevação seguem diretrizes rigorosas da norma ABNT NBR 14768 e da regulamentação internacional ASME B30.5.
Esses padrões exigem que o cálculo de carga trabalhe com margem de segurança de até 75% da capacidade limite de tombamento, impedindo que imprevistos na obra causem acidentes graves.
Quando é necessário contratar um engenheiro especialista em içamento?
Operações de grande porte exigem obrigatoriamente a presença de um engenheiro de rigging para emitir a Anotação de Responsabilidade Técnica e supervisionar as patolas no terreno.
Não é uma atividade que você realiza sem estudo prévio porque um erro no cálculo de pressão do solo ou na inclinação da lança pode derrubar a estrutura inteira.
Contexto importante: Este artigo é informativo. Para projetos de movimentação de carga e montagem de estruturas pesadas, recomenda-se avaliação de engenheiro de rigging / engenheiro civil geotécnico, especialmente em contextos de risco de tombamento, ruptura de solo ou colapso estrutural.
