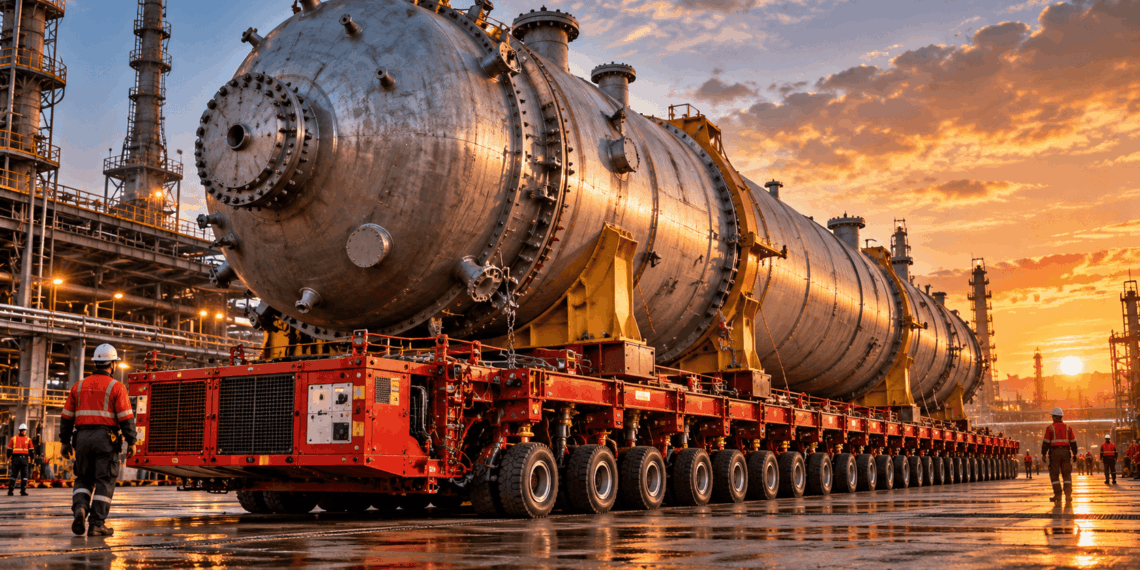

Entenda como a combinação de suspensão hidráulica compensatória e controle de esterçamento individual permite deslocar reatores e módulos industriais com precisão milimétrica. Mover reatores de refinaria, transformadores de usinas e módulos de plataformas petrolíferas exige transportar milhares de toneladas por curtas distâncias dentro de canteiros industriais estreitos.
Por que uma carga de milhares de toneladas não tomba ao ser movida por poucos metros?
Se você carregar uma bandeja cheia de copos sobre um piso irregular, qualquer inclinação faz o líquido derramar ou a bandeja virar. No transporte de equipamentos industriais gigantescos, uma inclinação de poucos graus na pista geraria um momento de tombamento suficiente para esmagar as estruturas ao redor.
Para evitar essa catástrofe, a engenharia utiliza os chamados transportadores modulares autopropulsionados (SPMT). Essas plataformas trocam os eixos rígidos convencionais por linhas de suspensão hidráulica independentes interligadas por computador, agindo como macacos mecânicos contínuos que mantêm a carga nivelada mesmo em pistas inclinadas.
Quais dados técnicos definem a capacidade dos transportadores modulares?
A especificação dessas plataformas modulares varia conforme o peso total e o espaço físico disponível no local da manobra.
Capacidade de carga por linha de eixo: suporta de 36 a 48 toneladas métricas em modelos convencionais, chegando a 60 toneladas por eixo em módulos de alta densidade.
- Curso vertical dos cilindros hidráulicos: eleva ou rebaixa o chassi em 600 milímetros, atuando para compensar desníveis no solo e realizar a autocarregamento da peça.
- Amplitude de esterçamento individual: cada conjunto de rodas gira 360 graus completos de forma computadorizada, permitindo rotação sobre o próprio eixo.
- Dimensões padronizadas de transporte: cada módulo possui 2,43 metros de largura, encaixando exatamente em contêineres marítimos padrão para frete internacional.
- Velocidade de deslocamento controlado: opera entre 1 km/h e 5 km/h totalmente carregado, garantindo paradas instantâneas sem inércia perigosa.

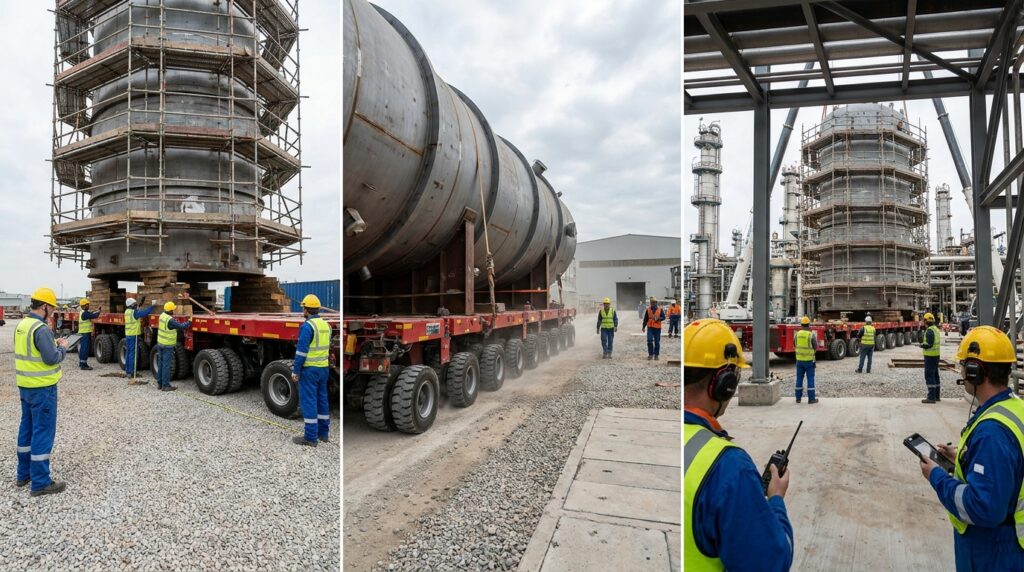

Como funciona a movimentação de uma peça gigante na prática?
Antes de mover a peça, a equipe de engenharia de rigging posiciona as plataformas rebaixadas por baixo das estruturas de suporte da carga. Em seguida, os cilindros hidráulicos da suspensão são acionados simultaneamente, elevando a plataforma em até 300 mm e tirando a peça do chão sem o uso de guindastes.
Durante o percurso, a unidade de potência hidroostática (PPU) bombeia óleo sob altíssima pressão para os motores instalados nas rodas. Sensores de inclinação ajustam a pressão dos fluidos em cada efluente hidráulico milhares de vezes por segundo, mantendo a peça totalmente estável até o ponto de assentamento.
Como a engenharia de rigging planeja o transporte de cargas superdimensionadas?
O sucesso de operações com cargas pesadas exige simulações computacionais do centro de gravidade da peça e da resistência do solo da rota.
O vídeo a seguir demonstra o funcionamento mecânico dos módulos autopropulsionados e como as rodas giram sincronizadas para realizar manobras complexas.
Abaixo, um vídeo do canal Mammoet que aprofunda o tema:
Qual norma técnica regulamenta o transporte de cargas superdimensionadas no Brasil?
No Brasil, o trânsito de veículos com cargas indivisíveis e superdimensionadas é regido pela Resolução CONTRAN nº 882/2021 do Conselho Nacional de Trânsito, além das normas de análise estrutural de vias do DNIT.
Essas regulamentações estabelecem a exigência de Autorização Especial de Trânsito (AET), estudo de viabilidade geométrica e verificação de capacidade portante de pontes e viadutos ao longo do percurso. O cumprimento rigoroso dessas diretrizes evita o colapso de pavimento ou danos em obras de arte especiais.
Quando é necessário contratar um engenheiro de rigging especializado?
Qualquer movimentação de equipamentos industriais acima de dezenas de toneladas exige a contratação e emissão de Anotação de Responsabilidade Técnica (ART) por um engenheiro de rigging ou engenheiro mecânico especialista em movimentação de carga.
Não é um procedimento que possa ser executado de forma empírica porque uma falha na distribuição de peso ou no cálculo de pressão sobre o solo pode provocar o afundamento da pista e o tombamento catastrófico da estrutura.
Contexto importante: Este artigo é informativo. Para operações industriais de içamento e transporte de grande porte, recomenda-se a elaboração de plano de rigging por um engenheiro de rigging / engenheiro mecânico especialista em movimentação de carga, mitigando riscos de tombamento ou colapso do piso.
