Milhares de pessoas caminham diariamente pelas calçadas sem perceber que uma máquina gigante trabalha a 30 metros abaixo dos seus pés. Construir túneis metroviários em grandes metrópoles exige tecnologias capazes de suportar o peso de edifícios e evitar o colapso do terreno durante a perfuração subterrânea.
Por que o chão da cidade não afunda quando a máquina escava por baixo?
Quando você cava um buraco na areia molhada da praia, as paredes de terra tendem a desmoronar para dentro se não houver escoramento imediato. Nos túneis urbanos, a máquina empurra a terra com a mesma força que o solo faz de volta, criando um equilíbrio perfeito chamado de pressão de terra balanceada.
Essa tecnologia de escudo pressurizado, conhecida como TBM-EPB (Earth Pressure Balance), utiliza o próprio lamaçal de terra cortada dentro da câmara frontal para segurar o peso da cidade. Assim, o terreno acima permanece estável e livre de rachaduras nas fundações das casas.
Qual é o tamanho e a capacidade de uma tuneladora de grande porte?

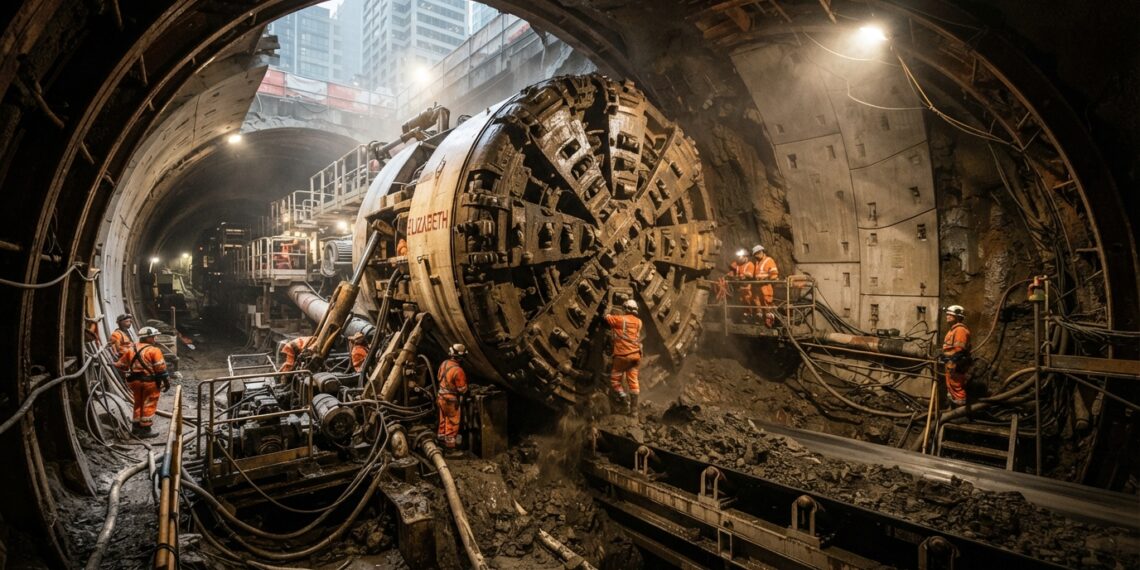

As dimensões de uma tuneladora impressionam pela escala industrial necessária para perfurar rochas e solos moles sob alta pressão de água. Cada componente é projetado para operar sem interrupção a dezenas de metros da superfície.
Capacidade de impulso dos macacos hidráulicos: gera força de 12.000 toneladas para avançar na terra densa.
- Diâmetro da roda de corte: mede 11,67 metros de altura, equivalente a um prédio de quatro andares.
- Peso total do equipamento: alcança 2.600 toneladas métricas distribuídas em 133 metros de comprimento.
- Revestimento em anéis de concreto: cada anel é formado por aduelas pré-moldadas de concreto armado com espessura de 40 centímetros.
- Velocidade média de escavação: avança até 15 metros por dia retirando a terra escavada por rosca transportadora.
Como a máquina escava a terra e constrói o túnel ao mesmo tempo?

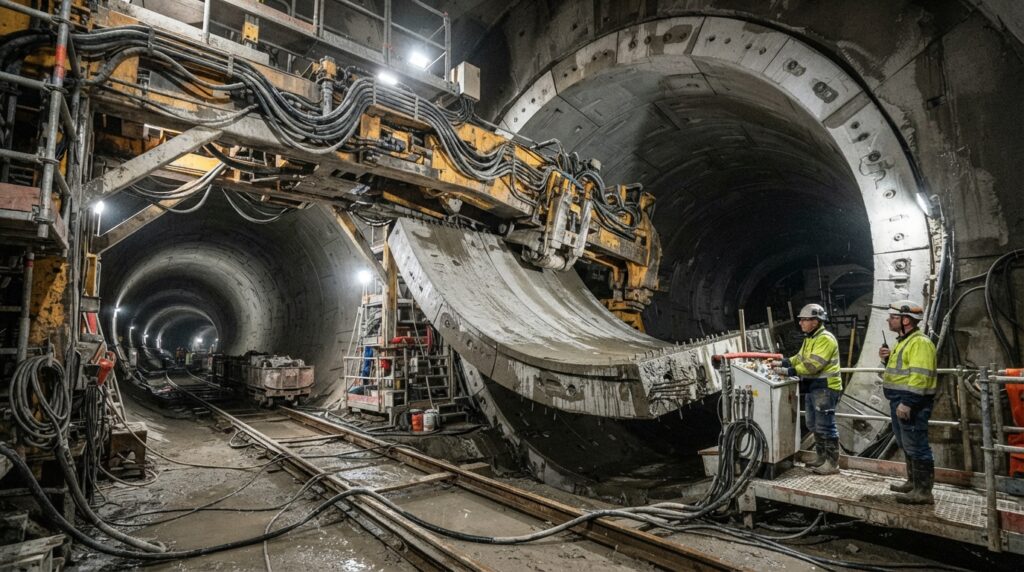

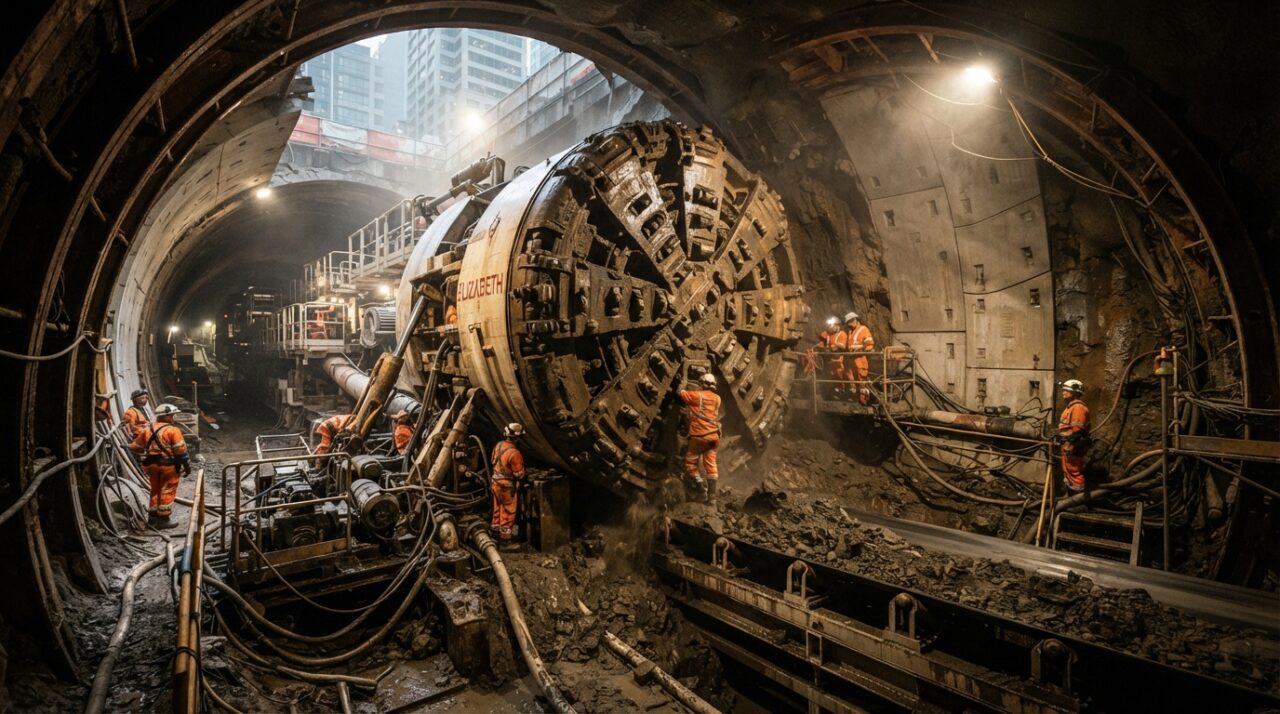

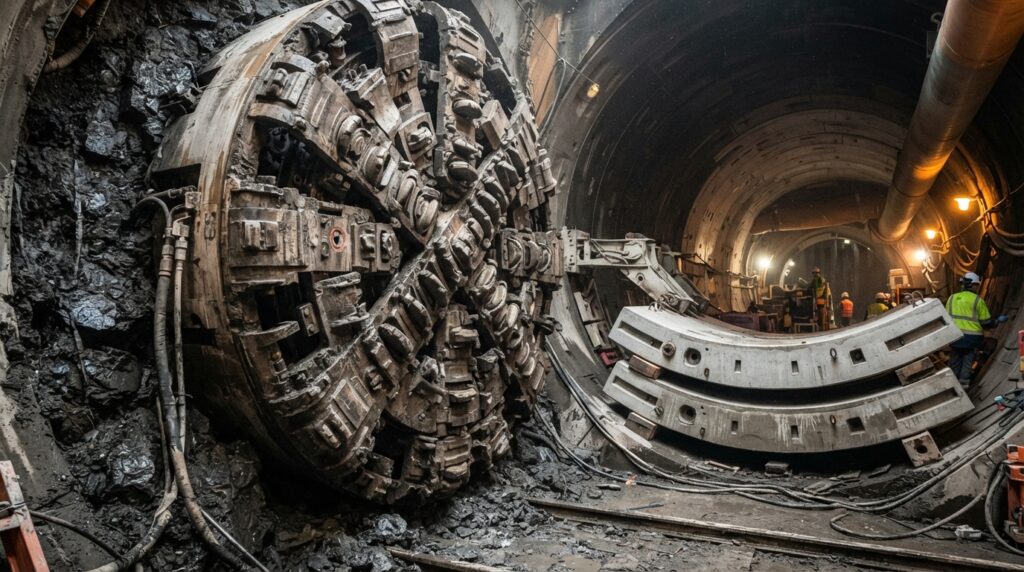

Enquanto a roda de corte frontal gira triturando o solo, pistões hidráulicos gigantes empurram a máquina para a frente apoiando-se no último anel de concreto montado. Um braço robótico eretor pega os blocos de concreto pré-moldado de várias toneladas e os encaixa com precisão milimétrica.
Assim que o anel circular se fecha, a máquina injeta uma argamassa especial de preenchimento no espaço entre o concreto e a terra cortada. Esse selamento imediato consolida a estrutura de forma definitiva e evita qualquer movimentação nas camadas superiores do solo.
Como funciona o sistema interno do tatuzão durante a escavação?
A operação dentro de um megatatuzão combina mecânica pesada, automação industrial e logística contínua para transportar toneladas de terra retrabalhada para fora da galeria. Sensores monitoram em tempo real a rotação do cortador e a estabilidade da frente de lavra.
Compreender a escala dessa engenharia ajuda a entender como redes metroviárias cruzam rios e bairros densamente povoados com precisão de centímetros. O processo exige sincronia constante entre a equipe de operação e a usina de concreto na superfície.
Abaixo, um vídeo do canal Manual do Mundo que aprofunda o tema:
Quais normas regulamentam o projeto e a execução de túneis escavados?
A segurança em obras subterrâneas segue diretrizes rigorosas estabelecidas pela norma ABNT NBR 15649, que especifica os parâmetros para projeto e execução de túneis em solo e rocha. O texto normativo determina o monitoramento instrumentado com piezômetros e inclinômetros durante todas as fases de avanço.
Além disso, recomendações do Comitê Brasileiro de Túneis (CBT) exigem análises tridimensionais de interação solo-estrutura antes do início dos trabalhos. Seguir esses critérios técnicos garante a integridade estrutural das edificações vizinhas e reduz riscos geotécnicos ao mínimo.
Quando é necessária a atuação de um engenheiro geotécnico na obra?
A presença do engenheiro geotécnico e do engenheiro especialista em túneis é indispensável desde os primeiros estudos de sondagem do subsolo até a conclusão do revestimento final. Apenas esses profissionais possuem qualificação para ajustar os parâmetros de pressão da tuneladora em tempo real conforme o tipo de solo encontrado.
Intervenções no subsolo urbano envolvem elevadas pressões hidrostáticas e variações geológicas imprevistas que impedem qualquer improvisação. A consultoria especializada evita colapsos de galerias, infiltrações graves e recalques diferenciados nas construções da superfície.
Contexto importante: Este artigo é informativo. Para projetos estruturais locais e escavações profundas, recomenda-se avaliação de engenheiro geotécnico e engenheiro especialista em túneis, especialmente em contextos de risco de infiltração, instabilidade do solo e comprometimento estrutural de edificações vizinhas.
