Quando uma carreta pesada cruza um viaduto, a estrutura inteira trabalha como uma mola calculada para dissipar forças gigantescas.
Por que o piso do viaduto precisa balançar e envergar quando carretas pesadas passam?
Você já parou em um semáforo sobre uma ponte e sentiu o chão oscilar levemente sob os pés? Essa vibração parece assustadora, mas funciona exatamente como o galho de uma árvore curvando ao vento. Na engenharia de estruturas, isso é a deformação elástica em serviço.
Se a estrutura fosse infinitamente rígida como uma placa de vidro, o impacto seco dos eixos partiria o concreto ao meio. O concreto protendido flete sob a carga e retorna à posição original sem sofrer danos permanentes. Por isso, a flexibilidade absorve a energia do tráfego e protege a obra.
Qual é o tamanho das peças que sustentam o peso de um caminhão em movimento?
Cada parte de uma ponte rodoviária possui espessuras e armaduras calculadas para suportar o trem-tipo oficial do país. Os dados a seguir mostram como essas medidas garantem a estabilidade em vãos de 40 metros:
Carga móvel de projeto TB-450: veículo padrão da ABNT NBR 7188 com peso total de 45 toneladas distribuídas em três eixos de 15 toneladas, somado à carga de multidão de 5 kN/m² sobre o pavimento.
- Espessura da laje do tabuleiro: placas maciças de 20 a 25 centímetros em concreto armado, responsáveis por receber o contato direto dos pneus e transferir as forças às vigas.
- Altura das vigas longarinas: elementos de 2,20 metros de altura em concreto protendido com cabos de aço tracionados a 1.500 MPa, vencendo vãos livres de 40 metros de extensão.

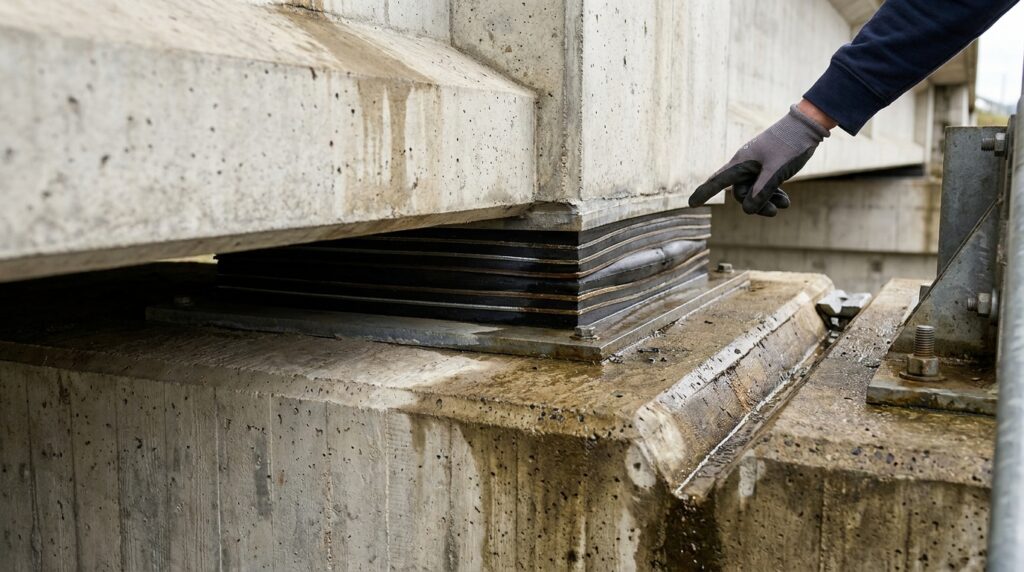

- Curso elástico dos aparelhos de apoio: almofadas de neoprene fretado com chapas de aço embutidas que suportam deformações horizontais de até 40 milímetros provocadas pela dilatação térmica e frenagem.
- Dimensões dos pilares e travessas: colunas maciças de seção circular com 1,40 metro de diâmetro que resistem a esforços de compressão superiores a 8.000 quilonewtons sem flambar.
- Profundidade das estacas na rocha: fundações escavadas de 1,20 metro de diâmetro que descem de 18 a 30 metros de profundidade até o leito rochoso, impedindo qualquer afundamento do viaduto.
Como a força das rodas viaja degrau por degrau até sumir no chão firme?

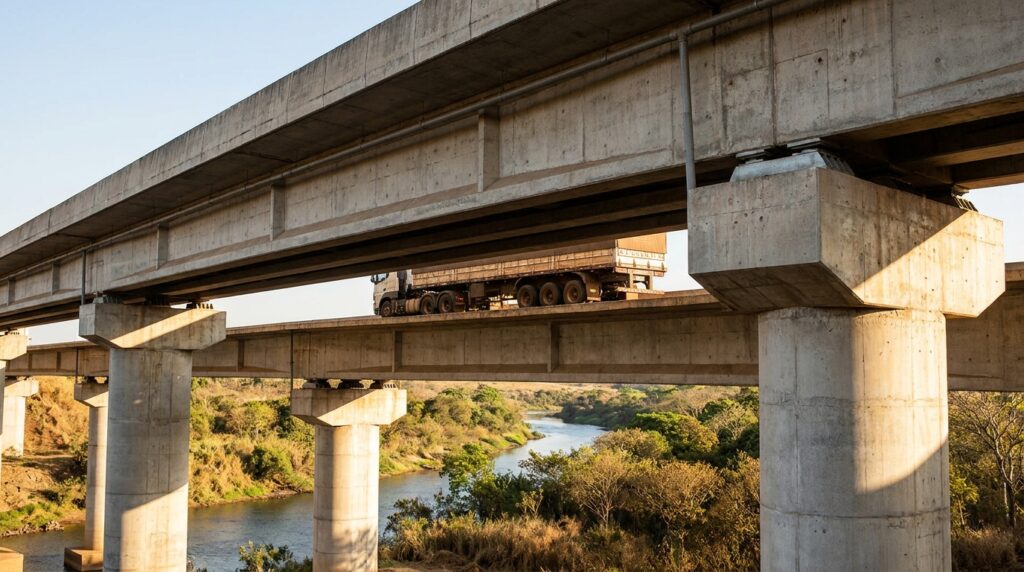

A viagem começa no atrito do pneu com a camada asfáltica, transmitindo pressão concentrada à laje superior do tabuleiro. Em frações de segundo, essa laje divide o esforço e o encaminha para as vigas longarinas longitudinais.
As vigas descarregam seu peso nos aparelhos de apoio, que suavizam o impacto e entregam a carga para a travessa e para os pilares. Pelas colunas, as toneladas descem até o bloco de fundação e se dispersam no maciço rochoso subterrâneo, garantindo estabilidade total.
O que os engenheiros de pontes analisam ao calcular a descida de cargas?
Na prática de projetos rodoviários, os especialistas dividem o viaduto em superestrutura, mesoestrutura e infraestrutura para dimensionar cada ponto de contato. Essa separação impede que vibrações repentinas danifiquem as colunas de concreto.
Em debate técnico sobre obras viárias, engenheiros civis explicam detalhadamente como o tabuleiro transfere os esforços aos aparelhos de apoio e às fundações profundas em solo ou rocha.
Abaixo, um vídeo do canal CatterInfra que aprofunda o tema:
Qual norma brasileira determina o limite seguro para o balanço de uma ponte?
A ABNT NBR 7187 estabelece os critérios para cálculo de pontes de concreto, operando em conjunto com a ABNT NBR 6118 para controle de fissuração e flechas elásticas. Elas fixam limites rígidos para que a deformação em serviço não cause desconforto aos motoristas nem degrade a armadura de aço.
Ao respeitar esses parâmetros, o calculista garante que o vão de 40 metros oscile no máximo 40 milímetros sob carga máxima de tráfego. Essa folga matemática protege o concreto contra a fadiga mecânica ao longo de cem anos de operação contínua.
Quando um especialista em obras de arte especiais deve intervir na estrutura?
Se o viaduto apresentar estalos secos nas juntas metálicas, trincas diagonais nas vigas ou esmagamento visível das borrachas de apoio, convoque imediatamente um engenheiro civil calculista de pontes ou engenheiro especialista em obras de arte especiais.
Essa manutenção não se resolve com reparos superficiais de alvenaria comum. O diagnóstico exige macaqueamento hidráulico sincronizado para erguer o tabuleiro de centenas de toneladas e substituir os apoios sem interditar o tráfego por completo.
Contexto importante: Este artigo é informativo. Para projetos estruturais locais similares, recomenda-se avaliação de engenheiro civil calculista de pontes ou especialista em obras de arte especiais, especialmente em contextos de risco de comprometimento estrutural por fissuração, fadiga do concreto ou falha nos aparelhos de apoio.
