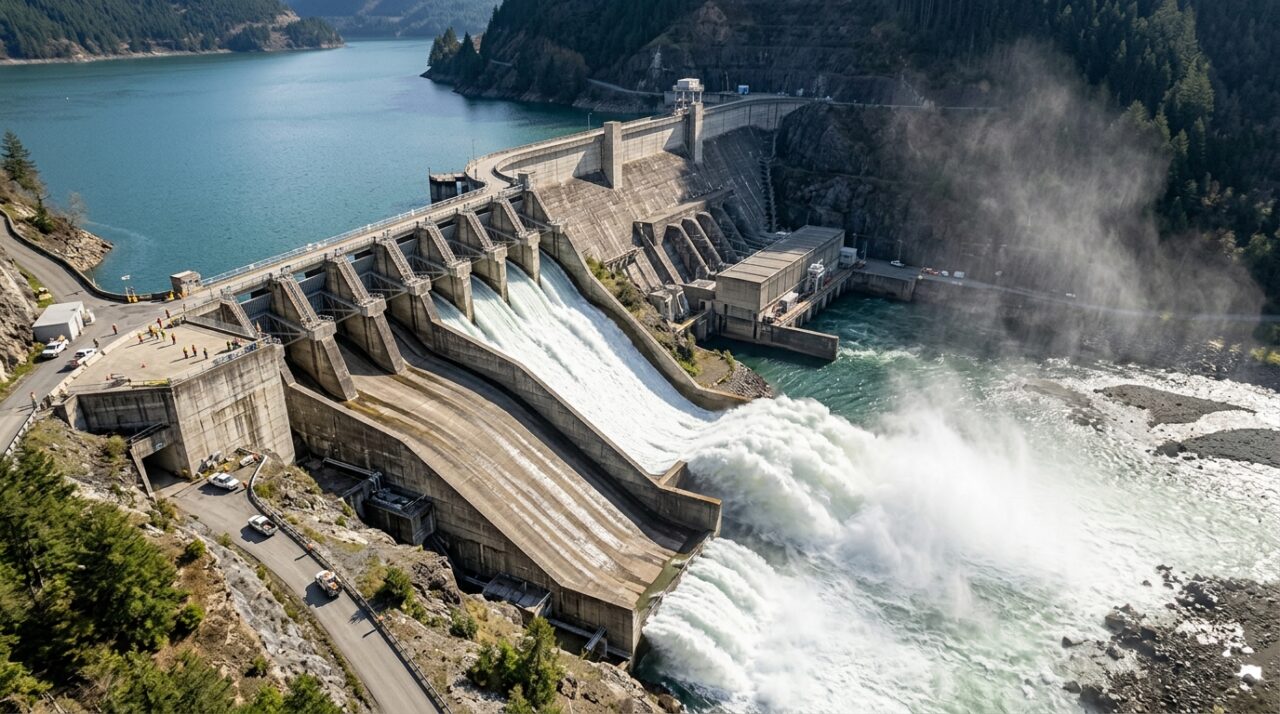

Do alto do coroamento de uma barragem, o estrondo ensurdecedor de dezenas de milhares de metros cúbicos de água por segundo descendo por uma calha inclinada faz o maciço rochoso vibrar.
Como uma calha de vertedouro dissipa a energia de milhares de toneladas de água sem destruir a própria fundação?
Ao escoar por uma rampa íngreme de concreto, a água converte sua energia potencial em energia cinética extrema. Em quedas superiores a 60 metros, a lâmina fluida atinge velocidades de 35 a 45 metros por segundo (mais de 140 km/h). Essa massa líquida concentrada possui poder destrutivo equivalente a bombardeios contínuos sobre o leito geológico do rio.

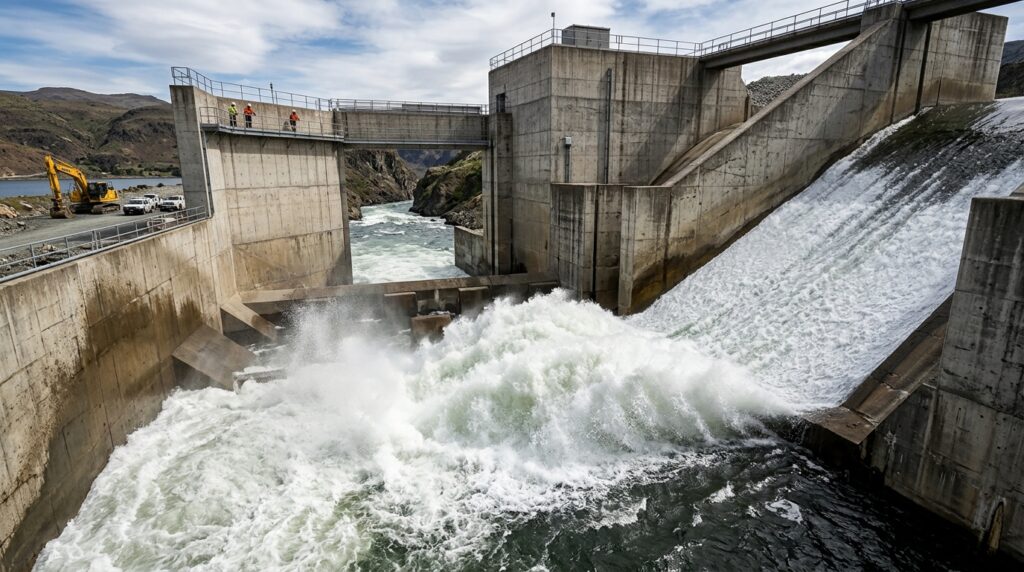

Para amortecer essa força antes de devolver o fluxo ao curso natural, os engenheiros utilizam dois mecanismos centrais: a bacia de dissipação por ressalto hidráulico ou a concha defletora em salto de esqui. Na bacia de amortecimento, blocos amortecedores e dentes de concreto forçam o escoamento a transitar violentamente do regime supercrítico (rápido e raso) para o regime subcrítico (lento e profundo), dissipando até 70% da energia em turbulência controlada.
Quais são as forças hidráulicas e os critérios de vazão que definem o dimensionamento de um vertedouro?
O dimensionamento de uma estrutura extravasora não se baseia em chuvas ordinárias, mas na Cheia Máxima Provável (CMP) ou em cheias com tempo de recorrência de 10.000 anos (cheia decamilenar). Os parâmetros técnicos seguem as diretrizes do Comitê Brasileiro de Barragens (CBDB) e os manuais de segurança da Agência Nacional de Águas e Saneamento Básico (ANA).
Na Usina Hidrelétrica de Itaipu Binacional, no Rio Paraná, o vertedouro foi construído com capacidade de projeto de 62.200 m³/s — um volume 40 vezes superior à vazão média das Cataratas do Iguaçu. A estrutura conta com 14 comportas segmentadas distribuídas em 3 calhas de concreto armado com espessuras que chegam a 3 metros, ancoradas na rocha por cabos de aço protendidos.
Como as comportas de segmento operam passo a passo durante a passagem de uma cheia decamilenar?
A operação de um canal extravasor de grande porte é um procedimento rigorosamente monitorado pela equipe de engenharia e telemetria da hidrelétrica. O processo começa dias antes da chegada da lâmina d’água ao reservatório:
1. Previsão hidrológica e rebaixamento prévio: Estações fluviométricas e radares meteorológicos calculam a onda de cheia a montante. O operador abre os descarregadores de fundo ou eleva o despacho energético para ganhar volume de espera no reservatório.

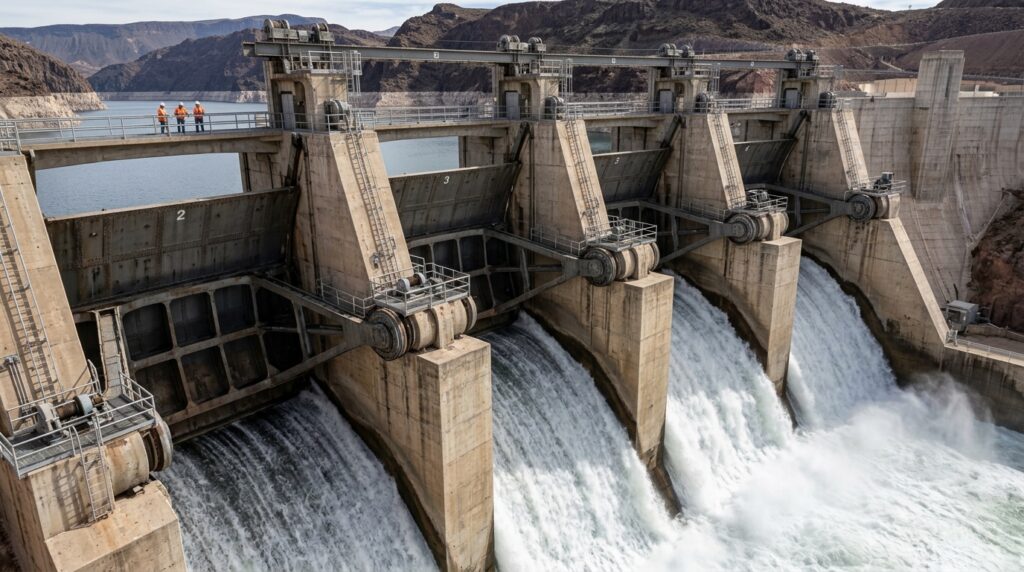

2. Içamento simétrico das comportas tipo segmento (Tainter): Pistões hidráulicos de alta capacidade erguem as comportas metálicas de forma balanceada. A abertura nunca é feita de maneira unilateral ou abrupta para não gerar correntes oblíquas que possam desestabilizar as paredes laterais da calha.
3. Ativação dos degraus aeradores: À medida que a lâmina d’água atinge velocidades críticas, ranhuras e degraus de aeração construídos no fundo da calha forçam a introdução de ar na interface concreto-água. A mistura de ar e água atua como um colchão compressível que elimina a cavitação.
4. Monitoramento pós-evento e batimetria: Após o fechamento das comportas, engenheiros realizam varreduras de ultrassom e batimetria na zona de amortecimento para checar o desgaste do concreto, infiltrações em juntas de dilatação e o perfil de escavação do leito a jusante.
Por que as comportas radiais e as calhas com salto de esqui são as preferidas pela engenharia hidráulica?
A geometria circular da face de uma comporta radial (tipo segmento) direciona toda a resultante do impulso hidrostático para o centro de seu eixo de rotação (munhão). Essa configuração elimina momentos fletores de torção, permitindo que servomotores de pequeno porte movimentem estruturas de centenas de toneladas sob a carga de reservatórios cheios.
Já o perfil da crista do vertedouro segue a curva Ogee (desenvolvida pelo U.S. Bureau of Reclamation), que espelha exatamente a forma inferior de uma lâmina de água vertendo livremente no vácuo. Ao colar o fluxo no perfil de concreto, evitam-se zonas de descolamento de filetes que gerariam vácuo e instabilidade dinâmica sobre a crista da represa.
Abaixo, um vídeo do canal Practical Engineering (YouTube), apresentado pelo engenheiro civil licenciado Grady Hillhouse, demonstra os modelos físicos e o funcionamento mecânico das comportas de vertedouro:
Quais normas técnicas internacionais e da ABNT impedem o colapso por cavitação e erosão regressiva?
No Brasil, os critérios de resistência e integridade estrutural para vertedouros obedecem à ABNT NBR 13028 e às diretrizes da ABNT NBR 6118 para elementos de concreto maciço sujeitos a meios de agressividade severa. Internacionalmente, as recomendações do ICOLD (International Commission on Large Dams) e os manuais do USACE (U.S. Army Corps of Engineers) balizam os projetos globais.
O risco de negligenciar a manutenção do canal de descarga ficou evidente na crise da Barragem de Oroville, na Califórnia, em 2017. A quebra do sistema de drenagem sob a laje de concreto permitiu que a água em alta velocidade penetrasse pelas juntas, gerando empuxo de baixo para cima. A laje explodiu, escavando uma cratera na encosta e forçando a evacuação preventiva de mais de 180.000 moradores rio abaixo.
Quando um engenheiro civil especialista em hidráulica e geotecnia deve inspecionar a calha e as comportas?
A avaliação periódica por um engenheiro civil com especialização em hidráulica fluvial e geotecnia de barragens é obrigatória por lei em qualquer estrutura com reservatório. As inspeções visuais e instrumentadas devem ser disparadas imediatamente quando ocorrem os seguintes sinais de anomalia estrutural:
• Piezometria alterada: Aumento anômalo na pressão de água lida em piezômetros instalados sob o concreto da calha, indicando falha nos drenos profundos ou vazamento em juntas de contração.
• Desplacamento e pites de cavitação: Formação de crateras ou desgaste esponjoso na superfície do concreto após vertimentos prolongados, exigindo reparos imediatos com argamassas poliméricas ou concreto de sílica ativa.
• Vibração nos mancais das comportas: Oscilações dinâmicas excessivas durante a passagem da lâmina d’água, sinalizando problemas de vedação de borracha (perfil nota musical) ou instabilidade no acionamento mecânico.
Contexto importante: Este artigo é informativo. Para projetos estruturais locais similares ou contenções hidráulicas, recomenda-se avaliação de engenheiro civil especializado em segurança de barragens e hidráulica fluvial, especialmente em contextos de risco de vazamento, infiltração ou impacto socioambiental.
