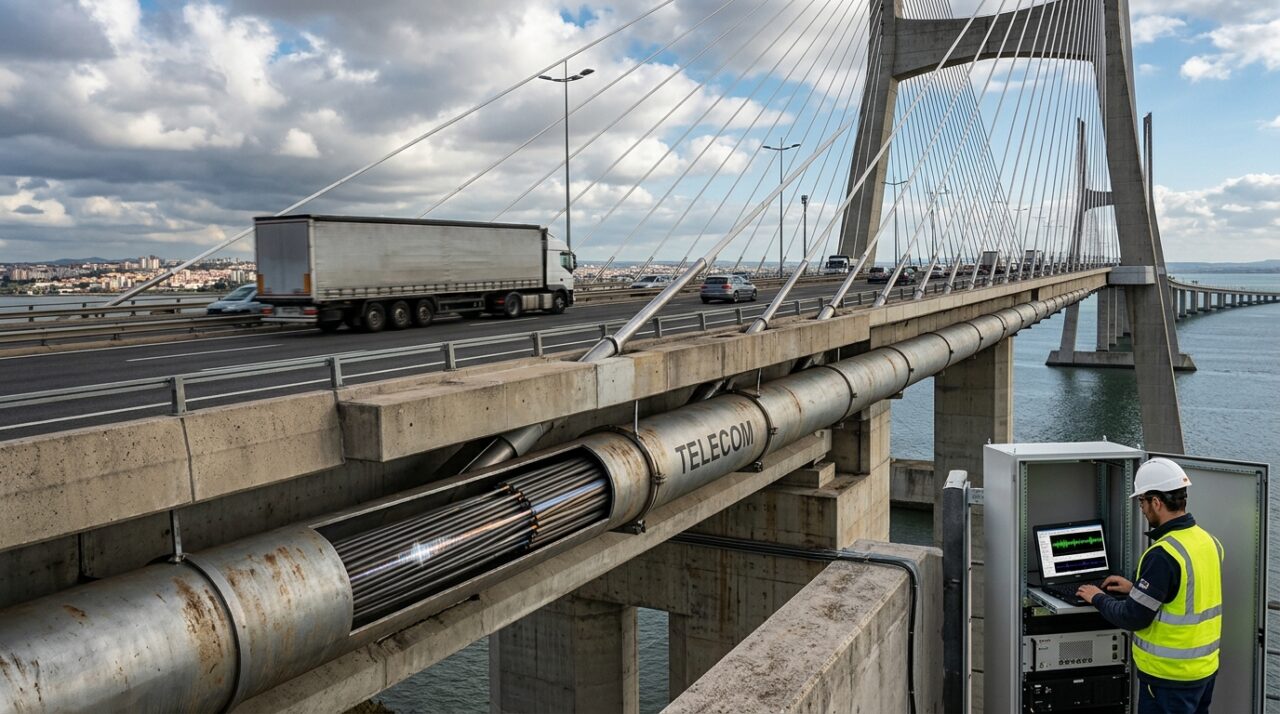

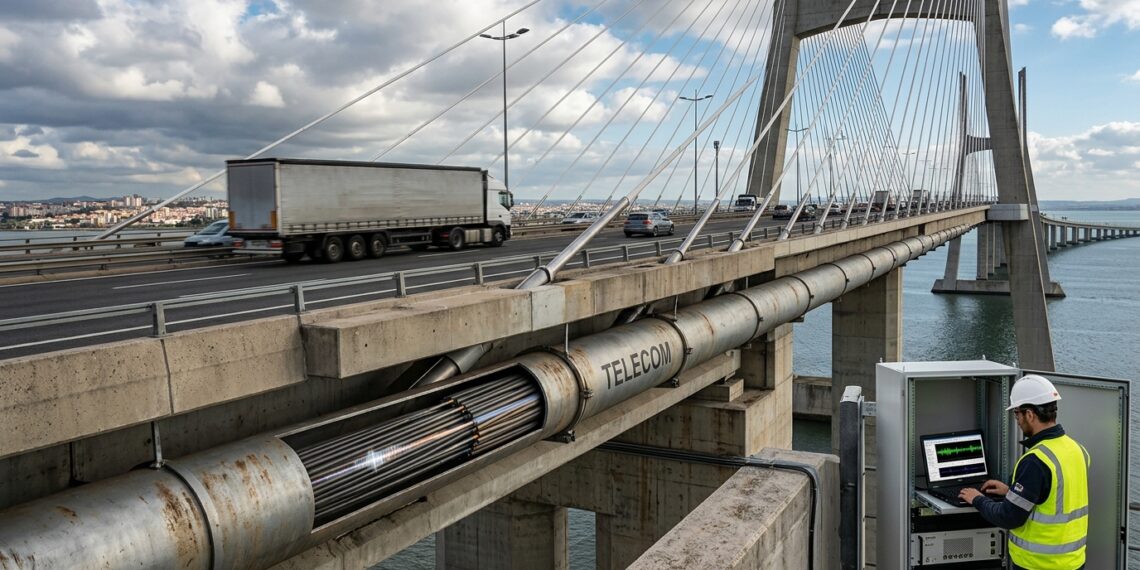

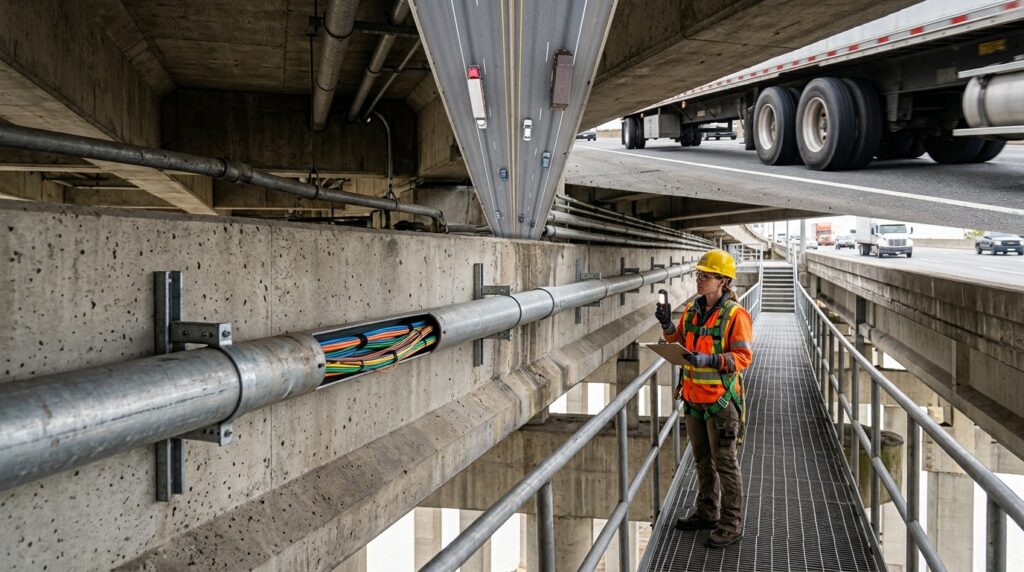

Um caminhão biarticulado de 45 toneladas cruza a junta de dilatação de uma ponte rodoviária a 80 km/h, gerando microdeformações imperceptíveis que ondulam pela viga de concreto armado como ondas em uma lâmina de água. No interior de um duto de serviço preso sob o tabuleiro, um pulso de laser percorre um cabo comum de telecomunicações e registra o deslocamento elástico milímetro a milímetro, sem que nenhum sensor dedicado tenha sido parafusado à estrutura.
Como o retroespalhamento Rayleigh e as ondas de Lamb permitem detectar microdeformações em tabuleiros de pontes?
A física que viabiliza essa abordagem baseia-se no Sensoriamento Acústico Distribuído (DAS, na sigla em inglês). O sistema opera acoplando um interrogador optoeletrônico à extremidade de uma fibra óptica monomodo convencional de sílica, originalmente instalada para transmissão de dados de internet ou telefonia.

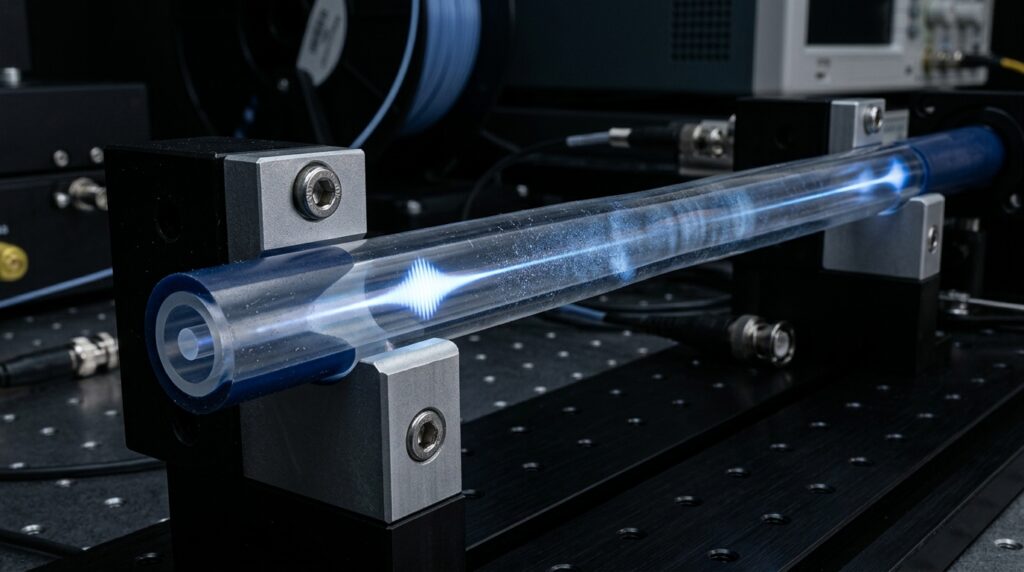

O interrogador dispara pulsos de luz laser coerente de altíssima frequência pelo núcleo da fibra. Conforme o fóton viaja, ele colide com impurezas e flutuações microscópicas de densidade inerentes à fabricação do vidro, gerando o fenômeno conhecido como retroespalhamento Rayleigh, em que uma fração infinitesimal da radiação retorna à origem.
Quais parâmetros técnicos validaram o monitoramento contínuo em seis pontes nos Estados Unidos e na Coreia do Sul?
A comprovação científica do método foi detalhada em pesquisa publicada na revista Nature Communications em 21 de agosto de 2026. O estudo foi conduzido pelo pesquisador Jatin Aggarwal e pela professora Hae Young Noh, do Departamento de Engenharia Civil e Ambiental da Universidade de Stanford, em parceria com engenheiros sul-coreanos.
A equipe conectou interrogadores optoeletrônicos a cabos ópticos pré-existentes que já atravessavam seis pontes distintas, englobando estruturas rodoviárias em vigas de concreto protendido, pontes em treliça de aço e viadutos ferroviários de alta velocidade. O levantamento envolveu métricas rigorosas de aferição:
- Deslocamento quase-estático: As flechas calculadas pelo sinal óptico atingiram erro médio de apenas 0,1 mm quando confrontadas com sensores tradicionais de contato e transdutores indutivos (LVDT);
- Identificação modal de vibração: Os primeiros modos de flexão e torção das pontes obtiveram 87% de concordância com medições de acelerômetros piezoelétricos triaxiais e modelos tridimensionais de elementos finitos (FEA);
- Janela de amostragem: A coleta de dados operou de forma contínua durante 12 meses, capturando variações térmicas sazonais, picos de tráfego diário e vibrações induzidas por ventos de tempestade;
- Resolução espacial: A fibra óptica foi amostrada em intervalos de 1 a 2 metros, gerando milhares de canais de dados simultâneos ao longo de cada travessia.
Como o interrogador optoeletrônico converte pulsos de laser em leituras de deformação quase-estática sob tráfego?
O processo operacional prescinde de intervenções físicas arriscadas sobre o tabuleiro. Em vez de operar sobre as pistas, os engenheiros instalam o interrogador laser em uma sala de controle ou gabinete técnico situado na cabeceira da ponte, aproveitando uma fibra óptica apagada (ou dark fiber) do próprio feixe de telecomunicações.
Em primeiro lugar, o equipamento realiza uma varredura de calibração para estabelecer a linha de base acústica da estrutura em repouso. O pulso de laser, com taxa de repetição na faixa de dezenas de quilohertz, mede os perfis de fase reflexiva ao longo de cada seção métrica da linha.
Como o sensoriamento acústico distribuído transforma quilômetros de cabos ópticos subterrâneos em malhas de sensores?
O sensoriamento acústico distribuído baseia-se na constatação de que nenhum cabo óptico é internamente perfeito, utilizando as descontinuidades microscópicas da sílica como milhares de pontos de referência que refletem fótons de volta ao transmissor.
Quando a estrutura que sustenta o cabo experimenta vibrações mecânicas, oscilações sísmicas ou solicitações cíclicas de carregamento, o espaçamento relativo entre essas imperfeições varia, permitindo quantificar as deformações dinâmicas sem qualquer componente eletrônico ao longo da travessia.
Abaixo, um vídeo do Sustainability Geophysics Project (YouTube) que aprofunda o tema:
Por que o sensoriamento distribuído supera as vistorias visuais da ABNT NBR 9452 e a instrumentação pontual?
No Brasil, a avaliação rotineira de obras de arte especiais é regida pela norma ABNT NBR 9452 (Inspeção de pontes, viadutos e passarelas de concreto). O procedimento padrão divide as vistorias em cadastrais, rotineiras, especiais e extraordinárias, dependendo fundamentalmente da inspeção visual realizada por engenheiros de campo.
Embora a vistoria visual identifique desplacamentos de cobrimento, manchas de corrosão na armadura e eflorescências, ela é incapaz de quantificar esforços dinâmicos em tempo real. Além disso, problemas no interior de vigas-caixão ou na aderência dos cabos de protensão interna — parâmetros regulados no projeto pela norma ABNT NBR 7187 — só se tornam visíveis quando o dano estrutural já atingiu estágio avançado.
Quando o engenheiro calculista ou especialista em integridade estrutural deve ser acionado a partir dos dados de deformação?
A implantação de uma rede de sensoriamento contínuo exige critérios claros de tomada de decisão. A leitura de deformações fornece valores brutos que precisam ser interpretados por um engenheiro estrutural especializado em cálculo de pontes ou consultor em dinâmica estrutural.
A tecnologia desenvolvida em Stanford comprova que a infraestrutura digital existente pode servir diretamente à preservação do patrimônio viário físico. Ao reaproveitar filamentos ópticos já instalados por concessionárias de telecomunicações, órgãos de infraestrutura como o DNIT e concessionárias rodoviárias ganham a capacidade de monitorar malhas inteiras de pontes em tempo real, direcionando orçamentos de reforço estrutural com precisão cirúrgica antes que patologias se tornem irreversíveis.
Contexto importante: Este artigo é informativo. Para projetos estruturais locais similares e avaliações de segurança, recomenda-se consulta a um engenheiro civil especializado em pontes e estruturas, especialmente em contextos de risco de fissuração crítica, fadiga metálica ou recalque de fundações.
