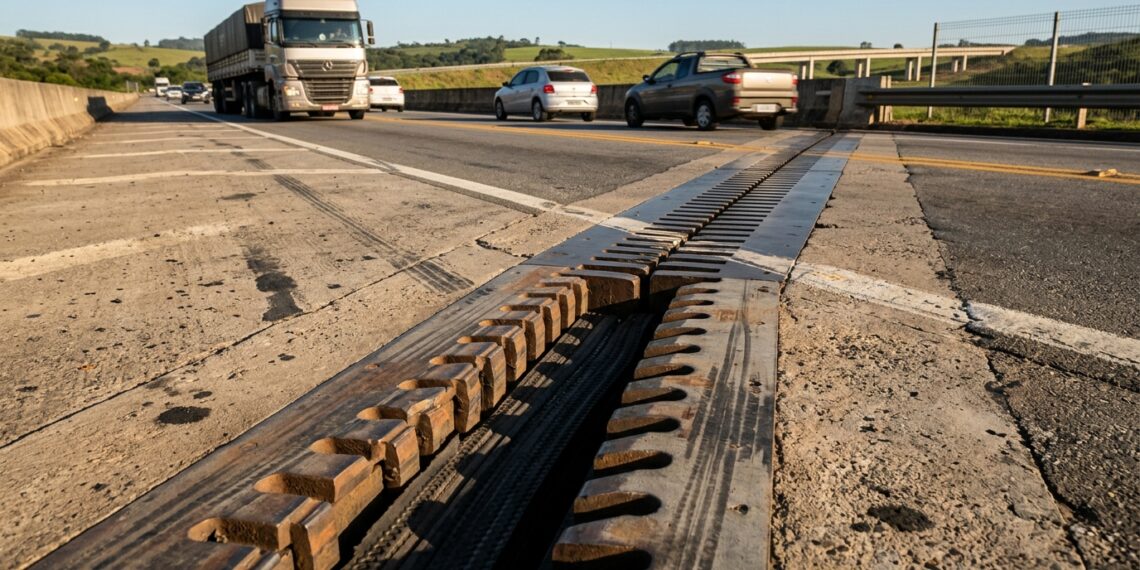

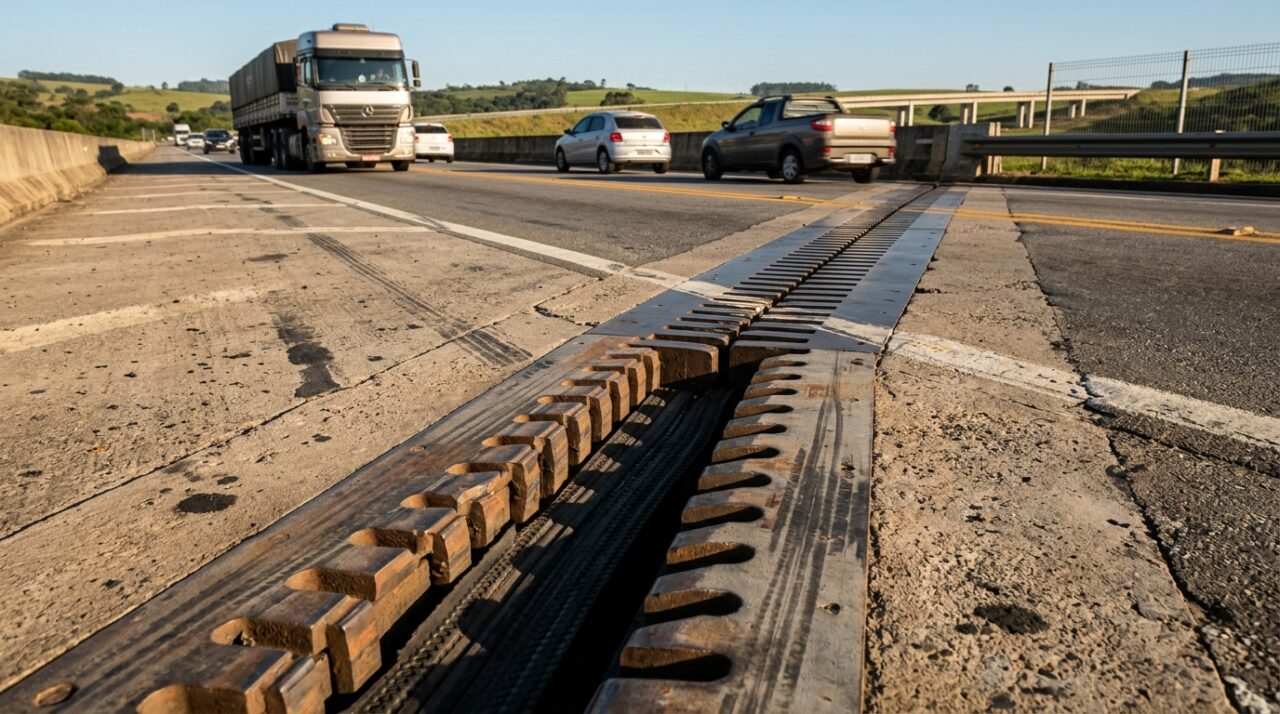

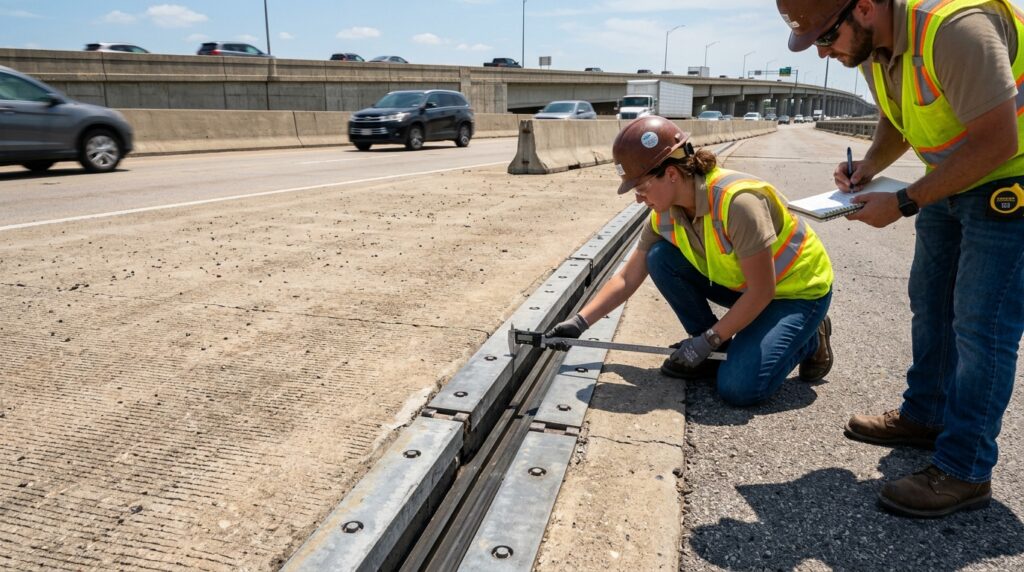

Sob o sol escaldante do meio-dia, uma viga contínua de concreto protendido com 100 metros de extensão parece perfeitamente imóvel para quem cruza a pista a 80 km/h. No entanto, nos pontos de transição entre os tabuleiros, placas de aço dentadas se aproximam silenciosamente enquanto elastômeros sintéticos são comprimidos sob toneladas de força axial invisível.
Como a variação térmica diária faz um tabuleiro de concreto armado de 100 metros se expandir até 4 centímetros?
O mecanismo físico primordial por trás dessas aberturas é a dilatação térmica linear. Todos os materiais sólidos alteram suas dimensões geométricas em resposta a variações de temperatura ambiente, e o concreto estrutural não é exceção a essa lei termodinâmica.
O concreto armado possui um coeficiente de dilatação térmica da ordem de 1,0 × 10⁻⁵ /°C. Isso significa que cada metro de estrutura varia 0,01 milímetro para cada 1 °C de oscilação térmica. Em uma ponte rodoviária comum com vão contínuo de 100 metros, submetida a uma amplitude térmica anual de 40 °C entre madrugadas de inverno e tardes de verão, a variação de comprimento atinge 4 centímetros nominais.
Quais critérios da norma ABNT NBR 7187 e do DNIT definem a abertura exata das juntas em viadutos?
No Brasil, o dimensionamento dessas folgas segue rigorosamente as diretrizes da ABNT NBR 7187 (Projeto de pontes de concreto armado e de concreto protendido) e da ABNT NBR 6118 (Projeto de estruturas de concreto). Os cálculos consideram o comprimento de dilatação efetivo até o ponto fixo central da obra e as variações térmicas regionais padronizadas.
Para a execução e manutenção em rodovias federais sob concessão ou administração direta, a referência oficial é a Norma DNIT 092/2006-ES (Juntas de dilatação – Especificação de serviço). O documento estabelece que as juntas devem garantir transição suave ao tráfego, vedação contra águas pluviais agressivas e livre deslocamento sem transmissão indevida de esforço horizontal para a mesoestrutura.
Como os perfis elastoméricos e as juntas dentadas absorvem o impacto dos veículos sem perder a vedação?

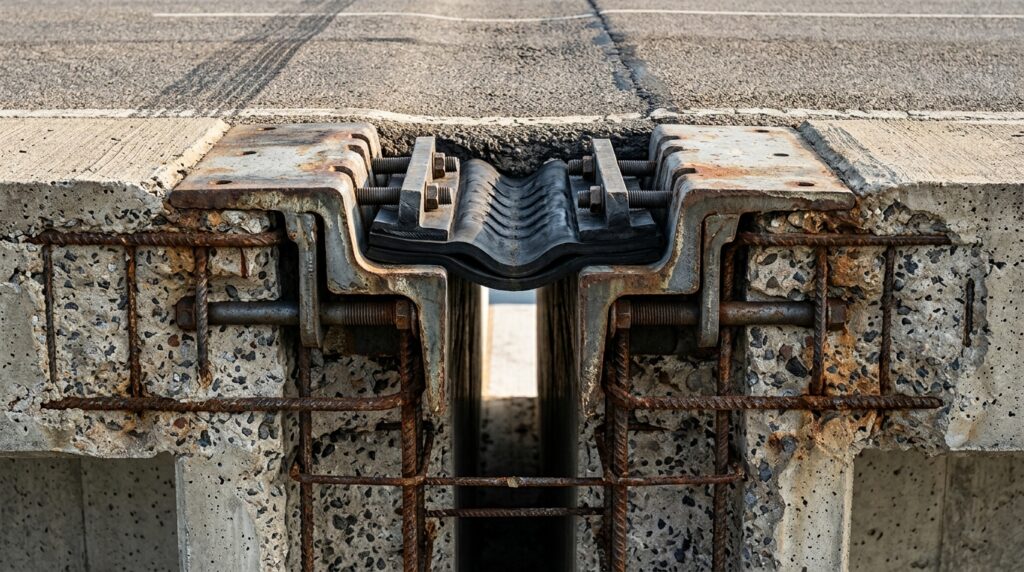

Deixar um espaço aberto puro no concreto geraria degraus agressivos para os pneus e permitiria a queda livre de água e detritos sobre a infraestrutura. Por isso, as pontes recebem conjuntos mecânicos complexos instalados em caixões de ancoragem embutidos no concreto de transição.
Para vãos pequenos e médios com movimentação de até 50 mm, utilizam-se perfis elastoméricos pressurizados em canaletas de aço ou juntas de dilatação de compressão tipo JEENE. Trata-se de uma membrana contínua de neoprene sintético colada ou travada mecanicamente nas bordas do vão, que dobra e desdobra como uma sanfona conforme as lajes se aproximam ou se afastam.
Por que motoristas confundem as fendas das juntas de dilatação com rachaduras estruturais perigosas?
O ruído rítmico de estalo (“tuc-tuc”) que os motoristas escutam ao passar sobre pontes decorre do contato instantâneo da banda de rodagem com os perfis metálicos da junta. Essa descontinuidade aparente no asfalto frequentemente alimenta boatos nas redes sociais de que a obra estaria trincando ou prestes a ruir.
Na realidade de projeto, uma trinca estrutural não planejada apresenta bordas serrilhadas irregulares e propaga-se sem controle pelo elemento resistente. Já as juntas de dilatação possuem alinhamento retilíneo exato, arestas protegidas por cantoneiras metálicas chumbadas e elementos flexíveis que mantêm a integridade global da travessia.
Abaixo, um vídeo do canal Engenharia Detalhada (YouTube) que aprofunda o tema:
Como normas internacionais da AASHTO e o Eurocode tratam a fadiga das juntas em grandes travessias rodoviárias?
Em âmbito global, a norma norte-americana AASHTO LRFD Bridge Design Specifications e o padrão europeu Eurocode 2 (EN 1992-2) impõem exigências rigorosas quanto à fadiga mecânica dos sistemas de junta. Isso ocorre porque uma junta instalada em rodovia tronco pode receber mais de 20 milhões de ciclos de carga ao longo de sua vida útil.
Tanto a AASHTO quanto as comissões da Associação Brasileira de Normas Técnicas orientam que as juntas modulares sejam submetidas a testes de abertura dinâmica e estanqueidade hidrostática em laboratório antes da montagem no canteiro. Além disso, as ancoragens de aço CA-50 embutidas no concreto devem ser calculadas contra arrancamento dinâmico causado pelas freadas bruscas de carretas de até 45 toneladas.
Quando um engenheiro especialista em patologia de pontes deve intervir em juntas travadas por detritos?
A integridade de uma junta depende de sua capacidade física de se fechar no verão. Se areia, pedras britadas ou restos de asfalto solto preencherem o vão durante os meses frios em que a abertura está máxima, o tabuleiro não terá espaço para expandir quando as temperaturas voltarem a subir.
Nesse cenário de travamento mecânico, surgem forças de compressão incalculáveis que esmagam o concreto de bordo e deformam permanentemente as armaduras de espera. Por essa razão, as vistorias periódicas sob a norma ABNT NBR 9452 determinam a limpeza imediata das canaletas e a substituição de perfis de borracha ressecados ou rasgados antes do período de chuvas intensas.
A manutenção contínua das juntas de dilatação representa menos de 3% do custo global de conservação de uma rodovia, mas negligenciá-la costuma gerar danos que exigem intervenções de retrofit estrutural milionárias com escoramento hidráulico de vigas. Permitir que o concreto respire e se mova livremente é a razão pela qual estruturas centenárias continuam de pé.
Contexto importante: Este artigo é informativo. Para projetos estruturais locais similares, recomenda-se avaliação de engenheiro civil especializado em pontes e viadutos (OAE), especialmente em contextos de risco de vazamento, infiltração, ou impacto ambiental.
