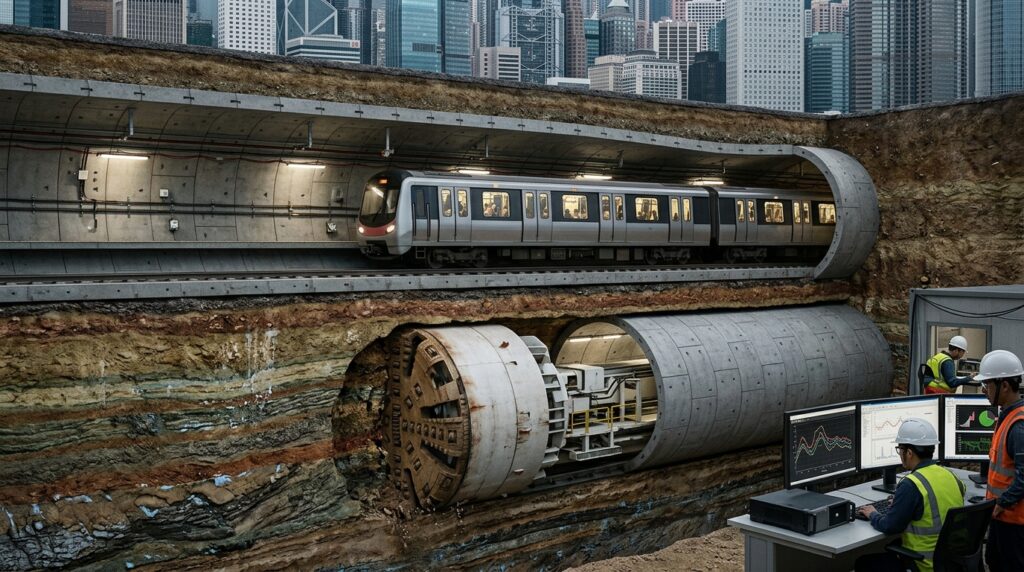

A dezenas de metros sob a malha urbana, uma roda de corte de mais de 10 metros de diâmetro avança milímetro a milímetro contra o maciço terroso, operando a poucos metros de distância abaixo do radier de uma galeria metroviária em pleno funcionamento.
Como a física do alívio de tensões induz o recalque em túneis sobrepostos?
Durante o avanço de um escudo de escavação fechada (seja por pressão de terra balanceada — EPB, ou por lama bentonítica — slurry shield), o solo à frente da face é removido enquanto anéis formados por aduelas de concreto armado são montados na cauda da máquina. Esse processo gera inevitavelmente uma zona de perda de volume (ground loss), oriunda do vazio anelar entre o diâmetro externo da couraça metálica e a face externa do revestimento definitivo.
Quando a escavação ocorre no modelo undercrossing (passagem inferior), o solo que suportava o túnel existente sofre relaxamento de tensões geostáticas verticais. A estrutura superior passa a se comportar estruturalmente como uma viga contínua sobre base elástica degradada, sofrendo momentos fletores positivos e negativos, além de distorção angular entre anéis adjacentes conectados por parafusos metálicos de alta resistência.
Quais variáveis geotécnicas e parâmetros de escavação foram mapeados no estudo?
A modelagem computacional desenvolvida pelos pesquisadores Wei Zhang, Dongmei Zhang, Zhongkai Huang e Feng Du combinou simulação numérica tridimensional com o histórico de monitoramento sensorial de obras metroviárias reais. O estudo decompôs a resposta estrutural em variáveis dinâmicas de operação e grandezas cinemáticas do maciço:
- Pressão da câmara de escavação (CY): mantida entre 1,8 bar e 3,2 bar para conter a frente sem sobrecarregar a estrutura sobreposta.
- Velocidade de propulsão da tuneladora (SP): monitorada entre 20 mm/min e 50 mm/min, diretamente associada à taxa de deformação cisalhante do solo.
- Volume de injeção de calda síncrona (ZJ): preenchimento do vazio anelar na cauda com calda de cimento e bentonita a pressões de 0,2 MPa a 0,4 MPa acima da pressão hidrostática.
- Distância espacial relativa (DS): vetor de afastamento tridimensional entre o disco de corte da tuneladora e os prismas de convergência instalados no túnel existente.
- Índice de interação paramétrica: correlação acoplada forte (fator 0,8) entre pressão de câmara, velocidade e volume de injeção na indução de deslocamentos.
Por que a rede LSTM associada à atenção supera os métodos tradicionais de previsão?
Em projetos geotécnicos convencionais, os cálculos de subsidência apoiam-se na fórmula empírica de Peck (1969) ou em modelos estáticos de viga elástica apoiada em fundação de Pasternak ou Winkler. Contudo, esses métodos tratam o solo como meio homogêneo e linear, desconsiderando a defasagem temporal entre o corte da rocha, a pressurização da câmara e a cura da calda de injeção.
A arquitetura LSTM (Long Short-Term Memory) soluciona esse obstáculo porque possui células de memória capazes de reter dependências temporais de longo prazo, prevenindo o desaparecimento do gradiente durante o treinamento com centenas de séries temporais de sensores. Já o mecanismo de atenção adiciona uma camada de ponderação dinâmica: ele avalia os dados de todos os sensores ao longo do tempo e atribui pesos maiores aos instantes exatos em que a cabeça de corte passa pelo cone de influência direta da galeria superior.
Como opera uma tuneladora moderna na escavação de galerias subterrâneas urbanas?
O funcionamento de um escudo de perfuração de grande porte representa uma das operações mais complexas da geotecnia moderna. No interior da couraça de aço cilíndrica, motores elétricos ou hidráulicos acionam a cabeça rotativa equipada com pastilhas de carbeto de tungstênio e cortadores de disco, desagregando o solo sob pressões que superam centenas de toneladas de empuxo axial.
Simultaneamente ao corte, os cilindros hidráulicos traseiros se apoiam no último anel montado de concreto armado para impulsionar o conjunto para a frente, enquanto montadores mecânicos erguem e posicionam as aduelas pré-moldadas, fechando o anel com chave de abóbada e injetando argamassa sob pressão para travar o maciço.
Abaixo, um vídeo do canal Manual do Mundo (YouTube) que aprofunda o tema e documenta o interior e a operação técnica de um tatuzão em obra real de metrô:
Quando a complexidade geotécnica exige consultoria de engenharia especializada?
A escavação em ambientes urbanos confinados é classificada como categoria de risco geotécnico máximo (Geotechnical Category 3). Qualquer intervenção que intercepte o bulbo de tensões de fundações profundas, estacas-raiz, pilares de viadutos ou túneis preexistentes requer o envolvimento direto de um engenheiro civil geotécnico e de um engenheiro de túneis e estruturas subterrâneas devidamente habilitados.
A atuação desses especialistas é compulsória para determinar os perfis estratigráficos por meio de ensaios de campo (como SPT e piezocone CPTu), especificar o tipo de fluido estabilizador de frente, projetar sistemas de injeção de compensação (compensation grouting) em tubos mangueta e validar os limites de alerta e parada de obra estabelecidos nos Planos de Contingência e Monitoramento Geotécnico.
Contexto importante: Este artigo é informativo. Para projetos estruturais locais similares, recomenda-se avaliação de engenheiro civil especializado em geotecnia e túneis, especialmente em contextos de risco de descompressão de maciço, recalque diferencial em linhas em operação ou impacto em fundações urbanas.
