Trilhos de aço curvados pendiam no vazio sobre ondas de quase 10 metros de altura em Dawlish, no sudoeste da Inglaterra, após uma das piores tempestades oceânicas do século varrer a base de sustentação da ferrovia litorânea.
Como a força hidrodinâmica das ondas descalçou 80 metros de plataforma ferroviária?
O colapso da muralha de Dawlish não decorreu apenas do choque frontal da massa de água, mas do fenômeno físico de sucção por pressão negativa e sobrepressão nos poros da estrutura. Quando ondas com cristas de até 9 metros colidiam com a face vertical rígida da muralha, a energia cinética era convertida instantaneamente em uma coluna ascendente de choque hidrostático.
Ao retornar em queda livre, essa massa de água penetrou pelas frestas de drenagem da via férrea, saturando o subleito. Na maré vazante, o diferencial de pressão entre a água retida atrás do muro e o nível do mar gerou uma força de empuxo hidrostático de dentro para fora, arrancando os blocos de alvenaria e provocando o fenômeno conhecido como piping (erosão tubular interna regressiva).
Quais especificações técnicas balizaram o consumo de 6.000 t de concreto e 150 t de aço?
Para restaurar a integridade estrutural da linha em caráter definitivo e suportar as solicitações dinâmicas de trens de passageiros e carga de alta tonelagem por eixo, a gestora estatal Network Rail mobilizou um contingente de 300 especialistas, popularmente batizado de Orange Army. A intervenção exigiu materiais formulados sob a diretriz de durabilidade da norma europeia BS EN 206 para classe de agressividade marinha severa (XS3).
A reconstrução do trecho destruído em Riviera Terrace consumiu dados métricos rigorosamente controlados:
- Volume de concreto usinado e projetado: Mais de 6.000 toneladas de traço especial com cimento resistente a sulfatos (SR-CEM) e microssílica, garantindo permeabilidade ultrabaixa e resistência à compressão axial característica de 40 MPa a 50 MPa.
- Armaduras e estruturas de reforço: 150 toneladas de aço estrutural em barras e perfis soldados de grau naval, tratados com revestimentos epóxi e galvanização a quente para mitigar o ataque de íons cloreto.
- Extensão da brecha crítica: 80 metros lineares de vão totalmente descalçado recompostos com nova fundação e muro de gravidade.
- Enrocamento e lastro de via: Mais de 25.000 toneladas de lastro graduado e blocos de pedra britada de alta densidade para reassentamento dos trilhos.
- Infraestrutura de cabos e sistemas: Substituição e ancoragem de mais de 400 metros de eletrodutos em balanço, cabos troncais de sinalização ferroviária e alimentação de potência.
Qual foi a sequência construtiva para concretar e recompor a via durante as ressacas?
O canteiro de obras de Dawlish operava sob restrições extremas: a maré alta cobria a base das fundações duas vezes ao dia. O primeiro passo da engenharia de emergência consistiu na criação de um anteparo temporário para quebrar a energia das ondas antes que atingissem a área dos operários.

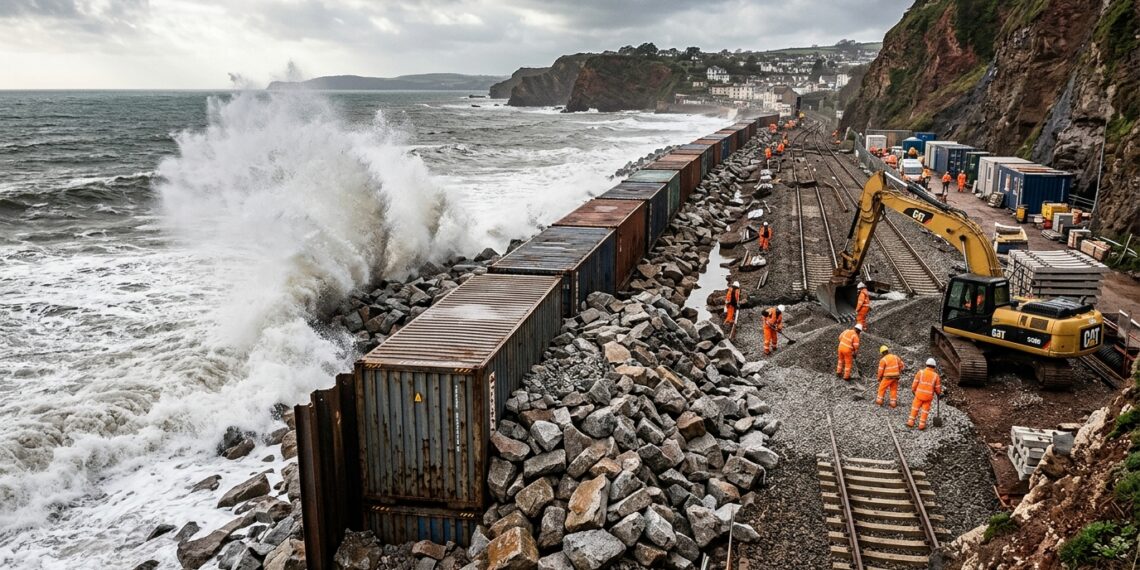

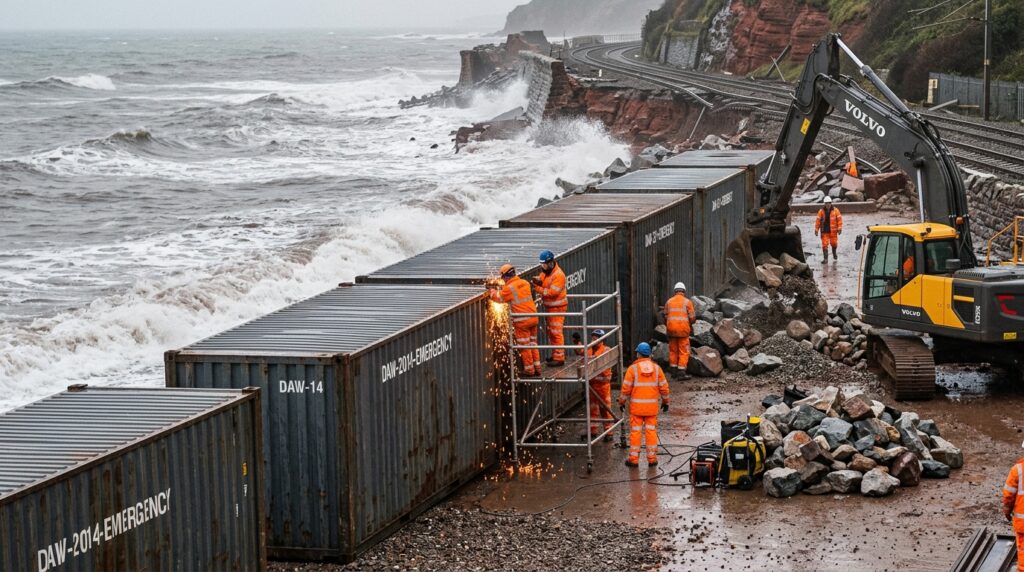

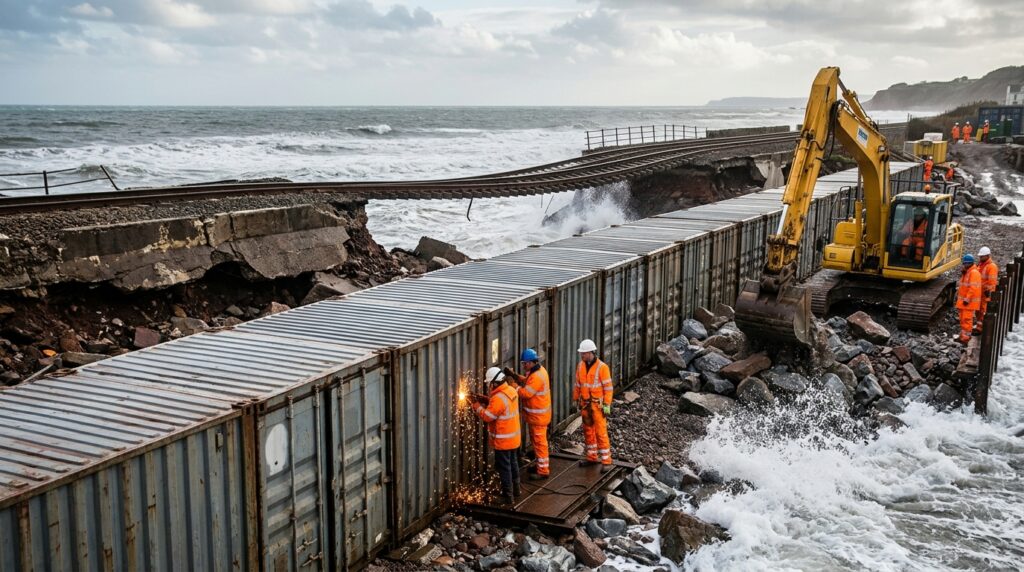

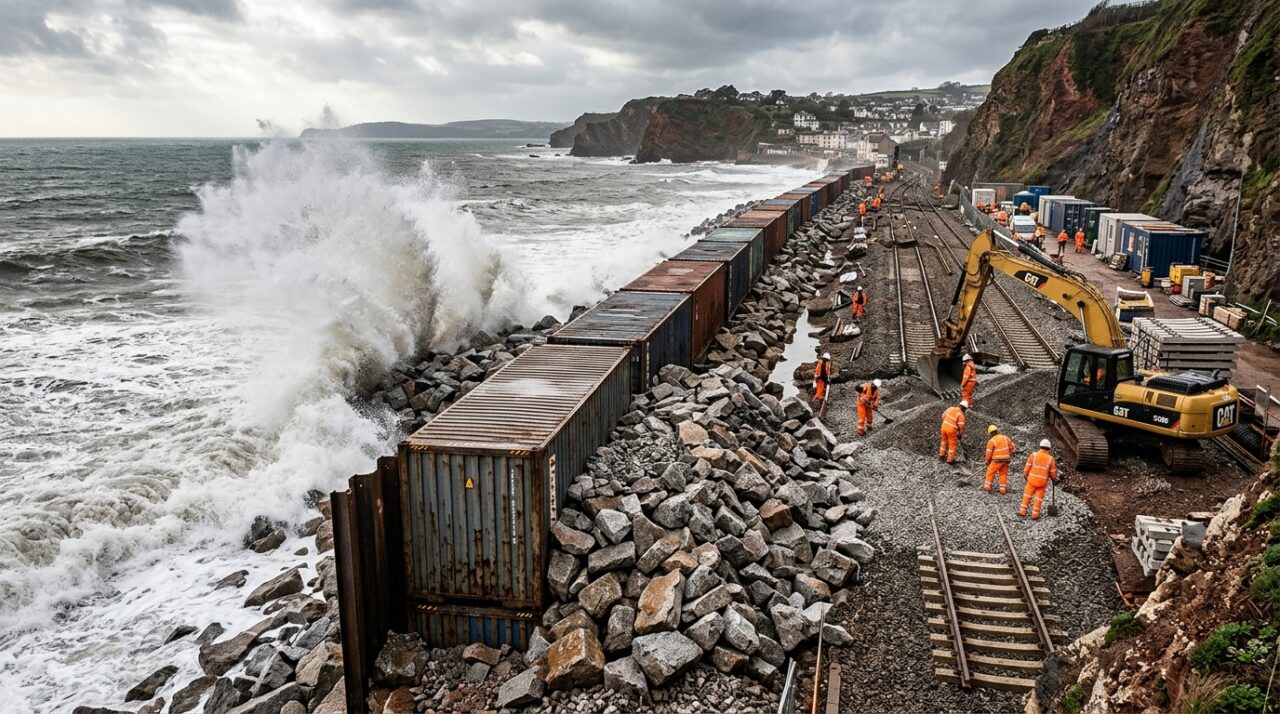

Para isso, os engenheiros posicionaram 18 contêineres marítimos de 40 pés ao longo da linha da praia. Os contêineres foram interligados com soldas contínuas, ancorados e preenchidos com centenas de toneladas de areia e brita, funcionando como um quebra-mar de sacrifício.
Como os módulos pré-moldados modernos revolucionaram a proteção definitiva de Dawlish?
Após a liberação emergencial da circulação ferroviária em abril de 2014, os projetistas da consultoria de engenharia Arup e da empreiteira BAM Nuttall desenharam um plano de resiliência permanente para garantir mais 100 anos de vida útil contra as mudanças climáticas.
O projeto definitivo substituiu o antigo perfil vertical por uma parede de concreto com curvatura parabólica superior. Esse formato hidrodinâmico redireciona o fluxo das ondas de volta para o mar aberto, dissipando a energia antes que a crista alcance o leito dos trilhos ou o passeio público.
Abaixo, o registro oficial da Network Rail (YouTube) detalha a logística de instalação dos painéis curvos de concreto na orla de Dawlish:
Quais lições de durabilidade marinha e normas internacionais Dawlish consolidou?
O caso de Dawlish tornou-se referência global na engenharia de contenção costeira, sendo amplamente analisado pela Institution of Civil Engineers (ICE). A estrutura original de alvenaria de pedra argamassada suportou 168 anos de agressão marinha contínua, mas cedeu à combinação de elevação do nível médio do mar e aumento na frequência de tempestades severas.
Em projetos de concreto armado litorâneo, normas como a ABNT NBR 6118 e o Eurocode 2 exigem cobrimentos nominais de armadura superiores a 50 mm, além da especificação de cimentos pozolânicos ou de alto-forno (como o CP III e CP IV no Brasil). Esses ligantes reduzem os poros capilares do concreto endurecido, criando uma barreira física e química que retarda a penetração dos íons de cloro responsáveis por corroer o aço por pitting (corrosão por pite).
Quando uma obra de contenção costeira exige parecer de engenheiro geotécnico e costeiro?
A implantação de muros de arrimo, quebra-mares ou reforços estruturais em áreas litorâneas e estuarinas jamais deve seguir critérios empíricos de alvenaria comum. Solos arenosos e rochas sedimentares sofrem constante variação no nível do lençol freático e estão expostos à erosão basal provocada por correntes de deriva litorânea.
A contratação de um engenheiro civil geotécnico e de um engenheiro costeiro e oceanográfico é indispensável para realizar ensaios de penetração contínua (SPT/CPTu), modelagens hidrodinâmicas de refração de ondas e cálculos de estabilidade global ao tombamento, deslizamento e ruptura de fundo. Ignorar o empuxo hidrodinâmico das marés resulta invariavelmente em descalçamento catastrófico da fundação.
Contexto importante: Este artigo é informativo. Para projetos estruturais locais similares, recomenda-se avaliação de engenheiro civil especializado em proteção costeira e geotecnia, especialmente em contextos de risco de descalçamento de taludes, infiltração salina, recalque diferencial ou impacto ambiental costeiro.
