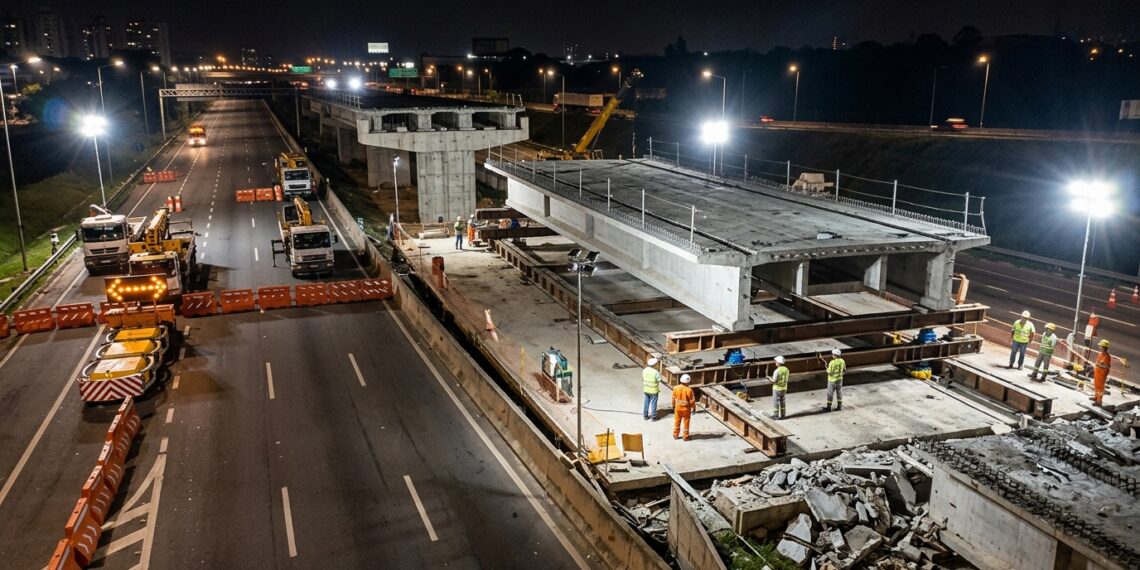

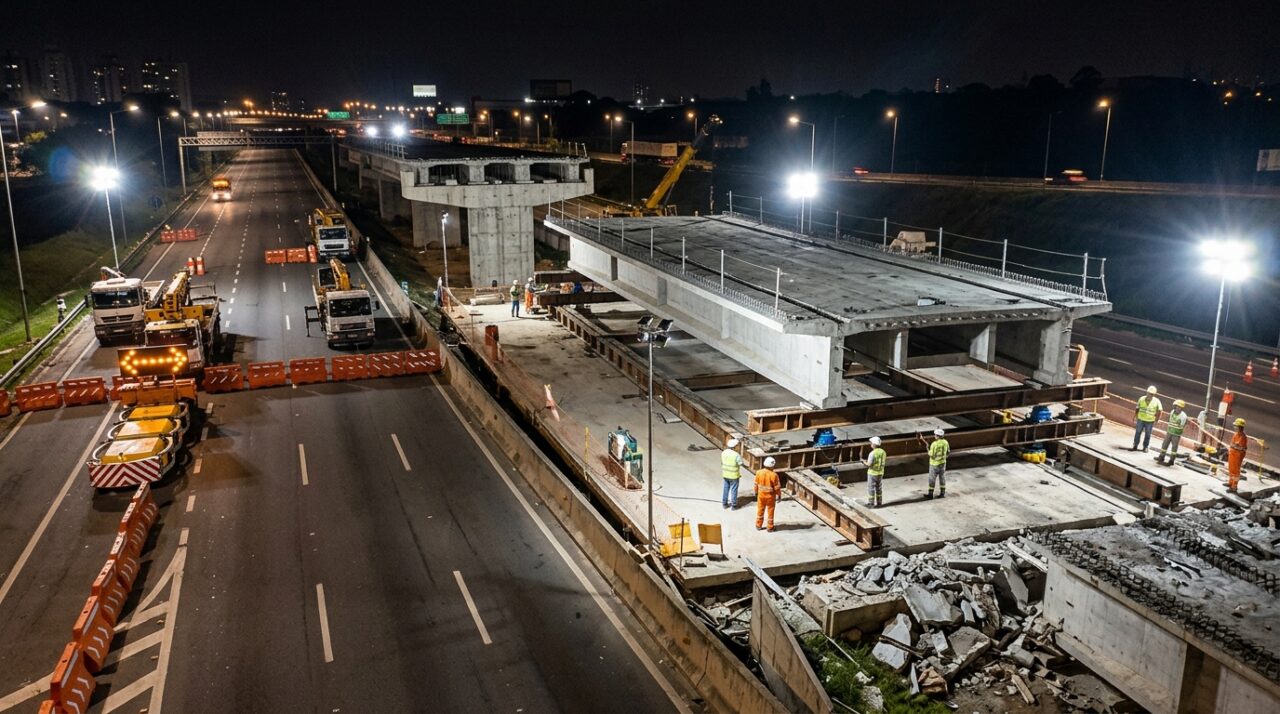

Sob a luz fria de potentes refletores industriais em uma noite de sexta-feira, macacos hidráulicos de avanço contínuo empurram um tabuleiro maciço de concreto e aço de 1.400 toneladas sobre trilhos de deslizamento temporários. Em vez de canteiros convencionais que estrangulam o tráfego por até 12 meses, o método executivo substitui a superestrutura degradada e libera quatro faixas de tráfego antes das 6 horas da manhã de segunda-feira.
Como o deslizamento lateral com macacos hidráulicos e placas de teflon move um viaduto inteiro em menos de 72 horas?

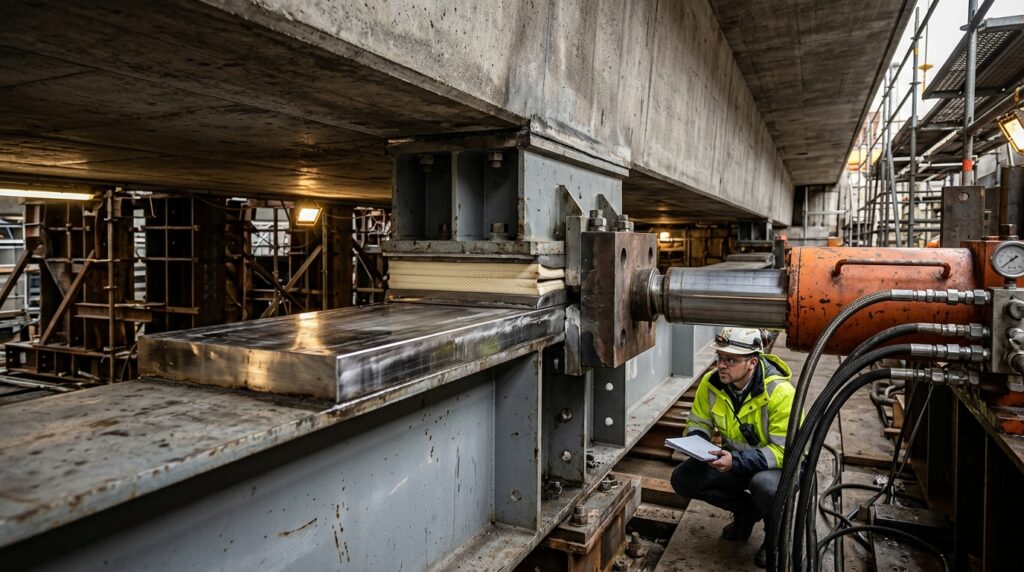

O princípio físico que viabiliza a translação de estruturas de milhares de toneladas reside no controle do atrito estático e cinemático entre superfícies polidas. O método executivo conhecido como Slide-In Bridge Construction (SIBC) apoia a superestrutura pré-fabricada sobre vigas temporárias de deslizamento revestidas com chapas de aço inoxidável espelhado e blocos de elastômero cobertos por politetrafluoretileno (PTFE/teflon) lubrificado.
Nessa configuração mecânica, o coeficiente de atrito cai de valores superiores a 0,50 (típicos de concreto sobre concreto) para patamares entre 0,02 e 0,04. Isso significa que empurrar uma estrutura de 1.500 toneladas exige uma força horizontal de apenas 30 a 60 toneladas-força, perfeitamente compatível com macacos hidráulicos horizontais de pistão oco interligados em malha computadorizada sincronizada.
Quais são as especificações técnicas da FHWA que balizam a fabricação externa e o transporte por carretas modulares SPMT?
Conforme diretrizes técnicas consolidadas pela Federal Highway Administration (FHWA), o sucesso da metodologia depende do emprego rigoroso de Sistemas e Elementos Pré-fabricados de Pontes (PBES) integrados a equipamentos especiais de movimentação de cargas extremas, divididos nas seguintes métricas:
• Transportadores Modulares Autopropelidos (SPMTs): Plataformas hidráulicas computorizadas capazes de suportar até 40 toneladas por linha de eixo, com esterçamento independente de 360 graus que permite erguer a superestrutura do canteiro lateral, transportá-la a velocidades de 1 a 3 km/h e depositá-la sobre os pilares definitivos.
• Concreto de Ultra-Alto Desempenho (UHPC): Matriz cimentícia de alta densidade sem agregados graúdos graúdos convencionais, reforçada com fibras de aço microscópicas, alcançando resistência à compressão superior a 150 MPa em 28 dias e cura acelerada com mais de 90 MPa em apenas 24 horas para o travamento de juntas.
• Tolerâncias geométricas de montagem: Margem de erro posicional restrita a ±3 milímetros nos nichos de conexão das armaduras de espera, garantindo o transpasse e o confinamento adequados do aço antes do grauteamento.
• Controle de recalque diferencial durante a translação: Monitoramento topográfico a laser em tempo real limitando desníveis longitudinais e transversais a menos de L/1000 (onde L é o vão), evitando tensões de torção espúrias e trincas de tração na peça recém-curada.
Qual é o passo a passo da operação para demolir a estrutura antiga e assentar o novo tabuleiro durante um único fim de semana?

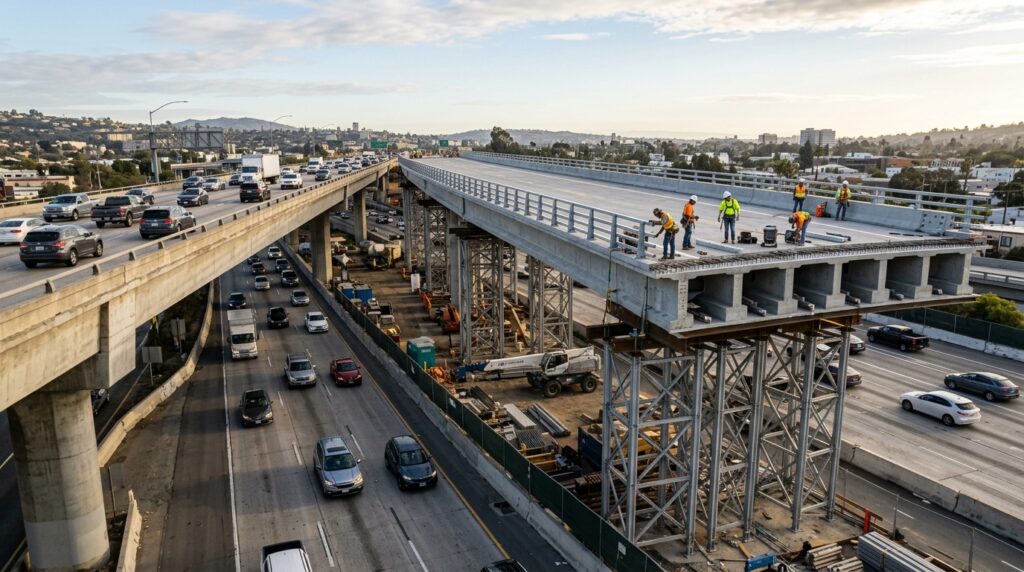

O cronograma operacional de uma janela de 48 a 72 horas é coordenado como uma intervenção de alta precisão em que cada hora possui atribuições críticas predefinidas. Semanas antes do fechamento, a nova superestrutura é inteiramente concretada, impermeabilizada e até pavimentada em um canteiro provisório construído paralelamente ao alinhamento da rodovia.
Na sexta-feira às 21h, com o tráfego desviado, inicia-se a demolição controlada da ponte antiga por meio de retroescavadeiras com tesouras hidráulicas e martelos de impacto pesado. Os fragmentos de concreto e aço são retirados por caminhões basculantes em ritmo ininterrupto, limpando o topo dos encontros e pilares remanescentes em menos de 16 horas de operação contínua.
Como a FHWA aplica o conceito de construção acelerada para zerar desvios de trânsito em rodovias interestaduais?
A substituição de obras de arte especiais sobre eixos logísticos intensos não se resume à velocidade dos equipamentos pesados, mas a uma transformação completa na modelagem de engenharia e na cadeia de suprimentos. Ao padronizar peças pré-fabricadas e incentivar técnicas de deslizamento, a agência federal norte-americana eliminou a necessidade de desvios provisórios que custavam milhões aos cofres públicos.
O conceito foi incorporado ao programa nacional Every Day Counts, demonstrando que o custo direto adicional com maquinários especializados (como SPMTs ou macacos de deslizamento) é amplamente amortizado pela supressão dos custos indiretos de retenção de frete, consumo extra de combustível e horas perdidas por motoristas no trânsito.
Abaixo, um vídeo do Federal Highway Administration USDOTFHWA (YouTube) que aprofunda o tema:
Como a norma ABNT NBR 9062 e as diretrizes da AASHTO regulamentam as ligações úmidas com concreto UHPC?
A integridade de uma ponte construída por módulos depende estritamente das suas regiões de conexão. Internacionalmente, as diretrizes da AASHTO LRFD Guide Specifications for ABC estabelecem os critérios de projeto para garantir que as juntas úmidas tenham rigidez e capacidade resistente equivalentes ou superiores às dos elementos pré-moldados adjacentes.
No cenário normativo brasileiro, a ABNT NBR 9062 (Projeto e Execução de Estruturas de Concreto Pré-Moldado) em conjunto com a ABNT NBR 7187 (Projeto de Pontes de Concreto Armado e Protendido) balizam a segurança contra estados limites últimos de flexão e esforço cortante.
Em quais cenários de risco estrutural e recalque diferencial a intervenção de um engenheiro calculista de pontes é mandatória?
A translação de estruturas rígidas impõe carregamentos dinâmicos que diferem radicalmente das tensões de serviço convencionais para as quais a ponte foi projetada. A atuação de um engenheiro civil calculista de pontes e de um engenheiro geotécnico é indispensável para realizar a checagem das tensões nas etapas intermediárias de içamento, empuxo e apoio provisório.
Se as vigas de deslizamento assentarem de forma heterogênea sobre o solo temporário, gerando recalque diferencial superior às folgas calculadas, o tabuleiro é submetido a esforços de torção pura e momento fletor não previsto. Esses esforços podem induzir fissuras prematuras na laje, danificar a armadura passiva e comprometer a vida útil projetada de 75 a 100 anos da obra de arte especial.
Contexto importante: Este artigo é informativo. Para projetos estruturais locais similares, recomenda-se avaliação de engenheiro civil especializado em pontes e viadutos e em geotecnia de fundações, especialmente em intervenções envolvendo movimentação de cargas pesadas, verificação de recalque e tráfego intenso.
