Antes de sua consolidação, a transposição do desfiladeiro isolava o transporte rodoviário entre o leste industrializado da China e a bacia de Sichuan. A geomorfologia do terreno impedia a instalação de pilares intermediários no fundo do cânion, forçando a escolha incontornável de uma ponte pênsil de vão contínuo capaz de suportar cargas pesadas de tráfego a uma altura equivalente a um edifício de 165 andares.
Como uma viga de treliça de aço e dois cabos mestres sustentam 900 metros de vão livre no vazio?
O princípio físico que rege a Ponte do Rio Sidu baseia-se na decomposição vetorial de forças em um sistema estático de suspensão. O peso próprio do tabuleiro e as cargas móveis dos veículos são transferidos perpendicularmente para pendurais verticais de aço de alta resistência, que por sua vez aplicam esforços puros de tração aos dois cabos mestres suspensos em catenária.
Esses cabos mestres descarregam a resultante vertical diretamente nas duas torres principais de concreto armado — com 118 metros de altura na margem leste e 122 metros na margem oeste. As torres trabalham em compressão axial pura, transferindo as centenas de milhares de kilonewtons para as fundações profundas cravadas nos maciços rochosos das encostas.

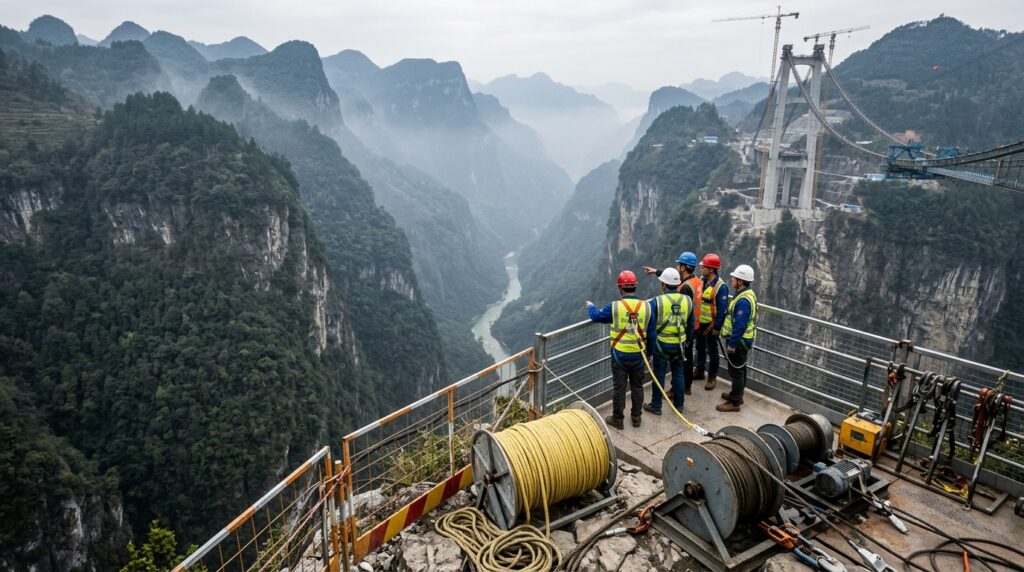

Quais são as dimensões exatas e as exigências geológicas da garganta do Rio Sidu?
A conformação física da ponte respondeu diretamente aos dados geotécnicos e hidrológicos levantados pela China Communications Construction Company (CCCC) em conformidade com as diretrizes do Ministério dos Transportes da China e critérios equivalentes à norma internacional AASHTO LRFD Bridge Design Specifications.
As características métricas e geotécnicas determinantes do projeto incluem:
• Extensão total da obra: 1.222 metros, compreendendo os viadutos de aproximação e o vão pênsil.
• Vão central suspenso: 900 metros sem apoios intermediários.
• Gabarito vertical sobre o fundo da garganta: 496 metros de desnível medido da borda do tabuleiro ao curso d’água.
• Superestrutura de aço: Treliça espacial tipo Warren composta por mais de 13.000 toneladas de aço estrutural de alta ductilidade.
• Cabos de suspensão principais: Dois cabos compostos de feixes de fios de aço galvanizado de 5 mm de diâmetro cada, trefilados com limite de escoamento superior a 1.770 MPa.
• Substrato de fundação: Formações de calcário cárstico altamente estratificado, exigindo campanhas exaustivas de injeção de calda de cimento para preenchimento de vazios subterrâneos antes da concretagem dos blocos de fundação.

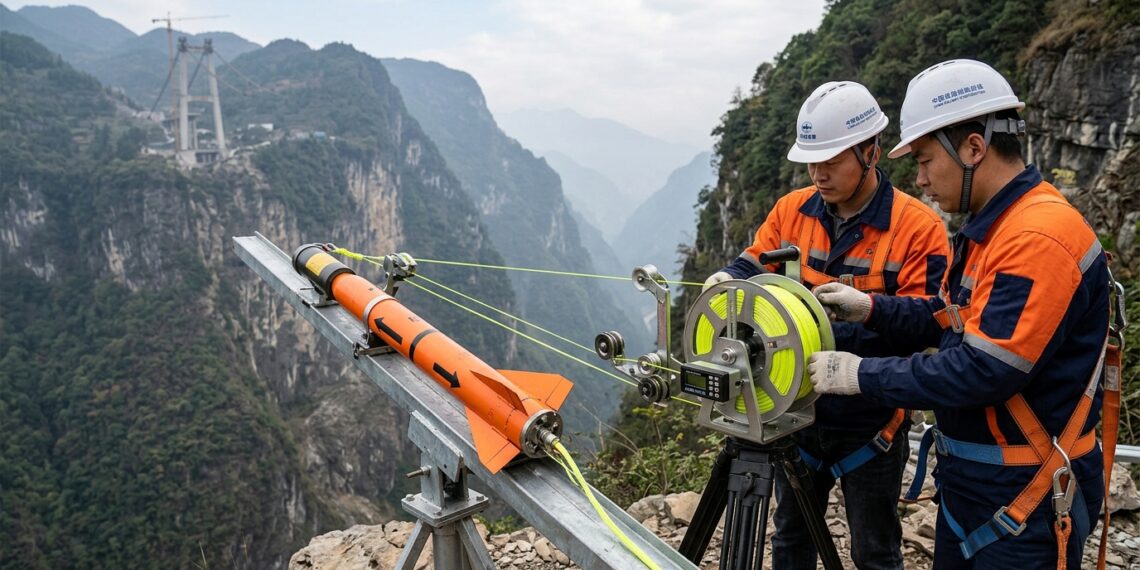

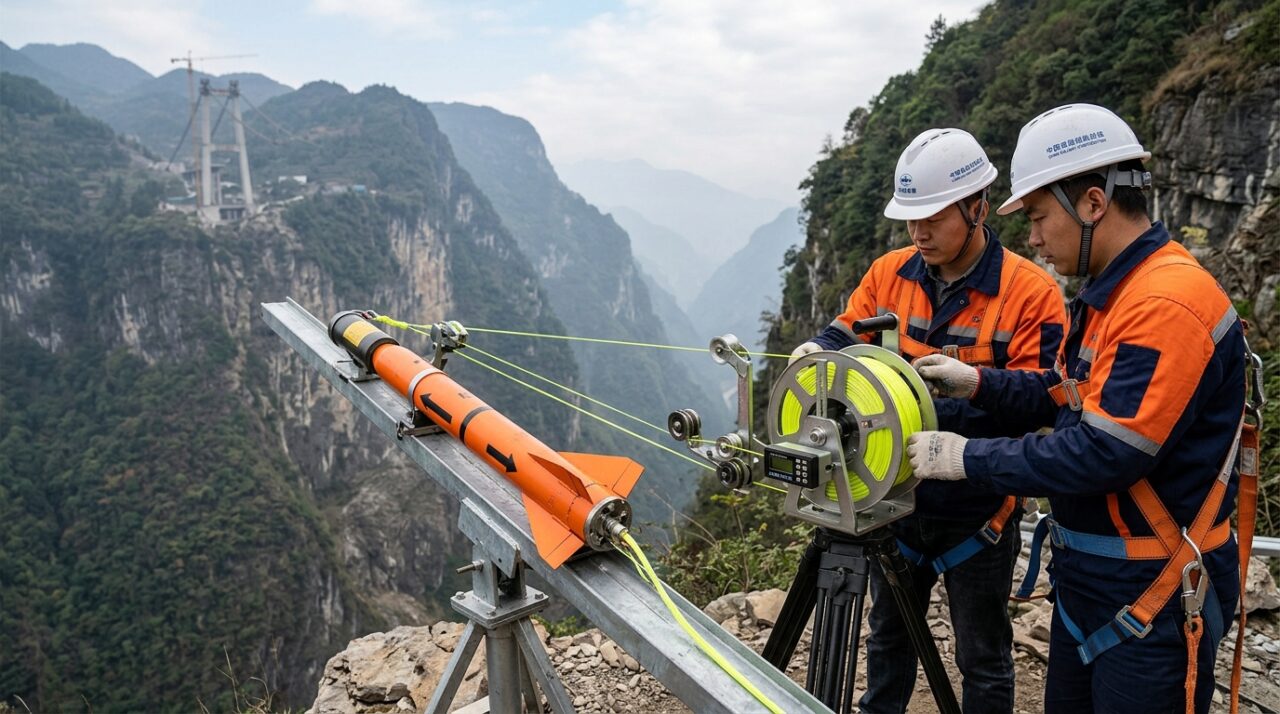

Por que os métodos tradicionais de lançamento falharam antes do uso do foguete militar?
Em projetos de pontes suspensas, a montagem dos cabos mestres depende obrigatoriamente da passagem do primeiro cabo piloto (cabo guia fino) entre os topos das torres. Tradicionalmente, engenheiros utilizam três alternativas convencionais: descida do cabo até o fundo do vale para içamento posterior, tracionamento por rebocadores navais ou transporte aéreo por helicópteros.
No desfiladeiro de Sidu, a descida manual ao fundo do cânion exigiria que equipes percorressem trilhas precárias na mata virgem carregando centenas de metros de corda sob risco constante de desmoronamento de rochas. Além disso, o curso do rio era raso, repleto de pedregulhos e não navegável, inviabilizando qualquer barcaça ou lancha de tração.
Como os testes em túnel de vento garantiram que o tabuleiro de Sidu não repetisse o colapso de Tacoma Narrows?
O histórico desastre da ponte de Tacoma Narrows em 1940 alertou a engenharia mundial sobre a vulnerabilidade das pontes pênseis com vigas de alma cheia frente à ação do vento. Em uma fenda profunda como a do rio Sidu, a aceleração das correntes eólicas devido ao efeito Venturi impôs a execução de testes rigorosos em modelos em escala reduzida no laboratório de túnel de vento da Southwest Jiaotong University.
Os ensaios dinâmicos determinaram que a estrutura deveria suportar velocidades de vento contínuas superiores a 160 km/h sem apresentar rotação crítica. A solução definitiva de substituir vigas em perfil I ou caixão fechado por uma treliça aberta permitiu que mais de 70% da seção transversal permanecesse permeável ao ar, eliminando o acoplamento perigoso entre os modos de flexão e torção da superestrutura.
Abaixo, um vídeo do canal The B1M (YouTube) contextualiza as obras de pontes em vales extremos e as soluções da engenharia para grandes alturas livres:
Qual legado a metodologia de foguetes de Sidu deixou para a engenharia de pontes em vales profundos?

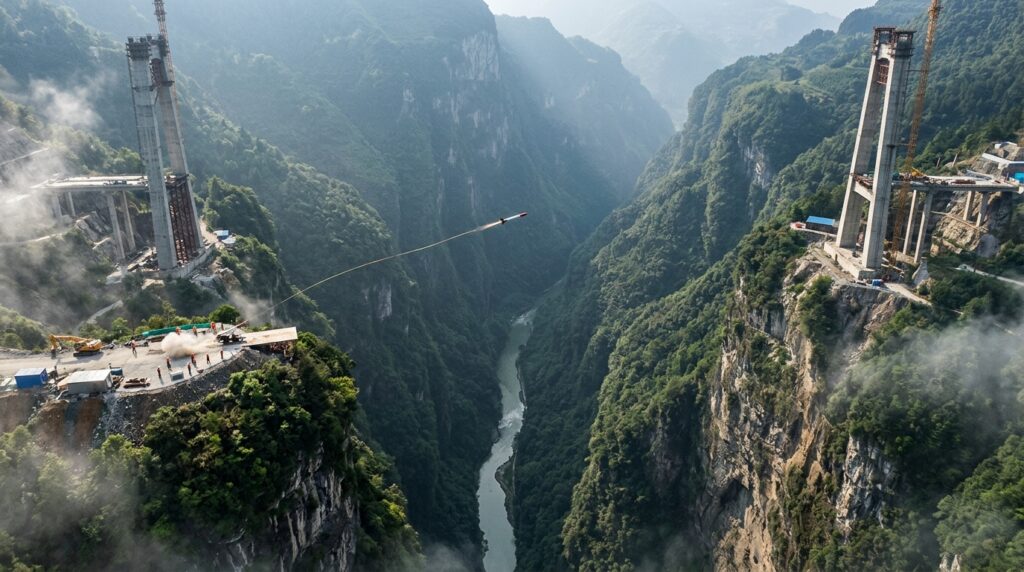

O sucesso do lançamento balístico na Ponte do Rio Sidu transformou o que era visto como improviso em uma técnica aceita formalmente na infraestrutura de montanha. Em 2013, o método foi refinado e replicado durante as obras da Ponte Puli, na província de Yunnan, onde outro projétil propulsionado por foguete estendeu com precisão um cabo através de um desfiladeiro de 600 metros de vão.
Com o avanço dos drones de alta capacidade de carga nos anos posteriores a 2015, o lançamento por foguete tornou-se uma ferramenta de contingência para condições climáticas extremas — sendo acionado em locais onde a densidade do ar, a temperatura negativa ou a turbulência impedem a sustentação das pás dos rotores de drones comerciais.
Quando uma travessia estrutural exige a contratação de engenheiros calculistas e geotécnicos especializados?
Projetos de infraestrutura que transpõem vales profundos ou rios caudalosos não toleram extrapolações empíricas. A definição entre uma ponte estaiada, pênsil ou em arco com tabuleiro superior exige a atuação coordenada de um engenheiro calculista estrutural, especialista em dinâmica das estruturas e fadiga de materiais metálicos, e de um engenheiro geotécnico qualificado.
A contratação prévia desses profissionais é indispensável para realizar sondagens rotativas profundas, ensaios de permeabilidade do maciço e análises de estabilidade de encosta. Uma falha de ancoragem no topo de um desfiladeiro compromete irreversivelmente o equilíbrio de momento fletor e tração de toda a ponte, gerando riscos de colapso catastrófico e perdas financeiras irreparáveis.
A superação dos 496 metros de desnível na garganta do rio Sidu consolidou uma lição prática: o rigor analítico da mecânica dos materiais só atinge seu potencial máximo quando integrado à inovação dos processos de montagem executiva no canteiro de obras.
Contexto importante: Este artigo possui finalidade estritamente técnica e informativa. O projeto, dimensionamento e execução de pontes, viadutos e estruturas de grande vão exigem a responsabilidade técnica formal de engenheiros civis estruturais e engenheiros geotécnicos devidamente registrados no CREA/CONFEA, com a realização de ensaios laboratoriais e simulações aeroelásticas específicas para cada localidade.
