Vistos em corte geológico transversal, os dois tubos cilíndricos do Holland Tunnel repousam imersos em uma espessa camada de silte orgânico semi-fluido, suportando uma coluna combinada de água e sedimentos cuja lâmina d’água atinge 22 metros de profundidade até a geratriz superior da estrutura.
Como o empuxo de Arquimedes e a lama do Hudson são contidos por anéis de ferro fundido e contrapesos de concreto?
O maior desafio geotécnico sob o rio Hudson decorre da consistência física do silte estuarino. Esse solo se comporta praticamente como um fluido viscoso de alta densidade (cerca de 1,7 t/m³), exercendo não apenas pressões laterais e verticais intensas, mas também um formidável empuxo hidrostático ascendente sobre qualquer estrutura oca imersa.
Se os tubos de 8,99 metros de diâmetro externo fossem compostos apenas pela carcaça oca de metal, a força de empuxo superaria o peso próprio da galeria, fazendo o túnel flutuar ou sofrer deformações estruturais por deslocamento vertical. Para atingir a neutralidade de empuxo e estabilidade permanente no leito, a engenharia aplicou um revestimento primário de anéis de ferro fundido cinzento parafusados, complementado internamente por uma espessa camada de 48 centímetros de concreto armado.
Quais são as dimensões estruturais, cotas batimétricas e pressões que definem os dois tubos do Holland Tunnel?
Operado e mantido sob a supervisão técnica da Port Authority of New York and New Jersey (PANYNJ), o túnel apresenta cotas e especificações rigorosas que levaram a estrutura a ser formalmente tombada como marco histórico da engenharia pela American Society of Civil Engineers (ASCE). O trecho subaquático propriamente dito estende-se por 1.650 metros sob o canal do rio, integrando um complexo viário com rampas de aproximação que ultrapassam dois quilômetros e meio de extensão em cada tubo.
A distribuição dimensional e geotécnica da obra inclui métricas operacionais que respondem diretamente às condições de maré e profundidade:
- Profundidade do topo do túnel: situada a aproximadamente 22 metros (72 pés) abaixo da linha de preamar média do rio Hudson, assegurando calado suficiente para a passagem de grandes embarcações mercantes sem riscos de colisão com a geratriz superior.
- Cota mais profunda da pista: atinge 28,3 metros (93,4 pés) abaixo do nível médio da água, no ponto central de drenagem e encontro das inclinações longitudinais dos tubos.
- Extensão dos tubos: o Tubo Norte (sentido Nova Jersey) possui 2.608 metros de comprimento entre portais, enquanto o Tubo Sul (sentido Nova York) totaliza 2.551 metros.
- Geometria da pista: cada galeria comporta pista única bidirecional com largura útil de 6,1 metros (20 pés) dividida em 2 faixas de tráfego, com gabarito vertical de passagem limitado a 3,81 metros (12 pés e 6 polegadas).
- Pressão pneumática de trabalho: a escavação exigiu o confinamento do solo da frente de lavra sob pressões de ar comprimido mantidas entre 1,7 bar e 3,27 bar (25 a 47,5 psi) para equilibrar a pressão de poros da coluna d’água superior.
- Inclinação máxima de rampa: gradientes de descida projetados em 4,06% e subidas em 3,8%, permitindo frenagem segura e tração constante aos veículos pesados da frota.
Como o sistema de ventilação transversal de 84 ventiladores renova o ar do túnel a cada 90 segundos?
Antes do projeto do Holland Tunnel, túneis subterrâneos longos destinavam-se quase exclusivamente a ferrovias eletrificadas. Veículos com motores a combustão interna liberavam volumes massivos de monóxido de carbono (CO), gás inodoro, incolor e letal por hipóxia que tornaria a passagem de 2,6 km uma câmara mortal para motoristas em poucos minutos.
A ventilação longitudinal convencional — soprar ar fresco por um portal para expulsar os gases pela outra extremidade — geraria ventos contínuos superiores a 110 km/h (70 mph) no interior da pista. Essa velocidade impediria o controle dos automóveis e criaria um efeito maçarico incontrolável em caso de princípio de incêndio veicular.

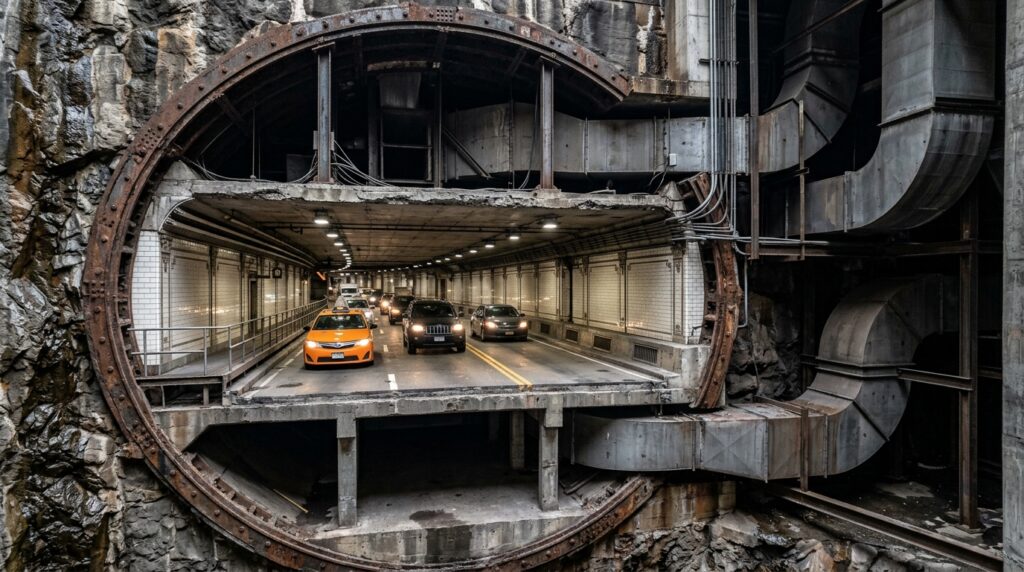

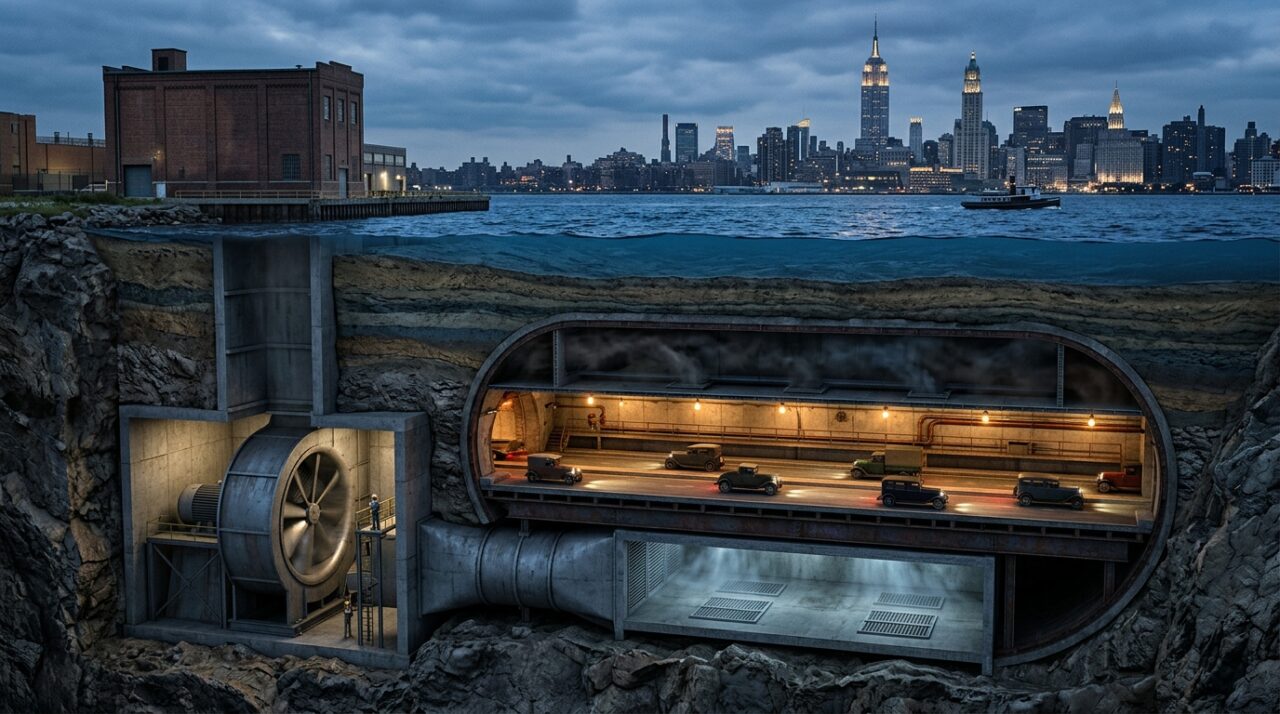

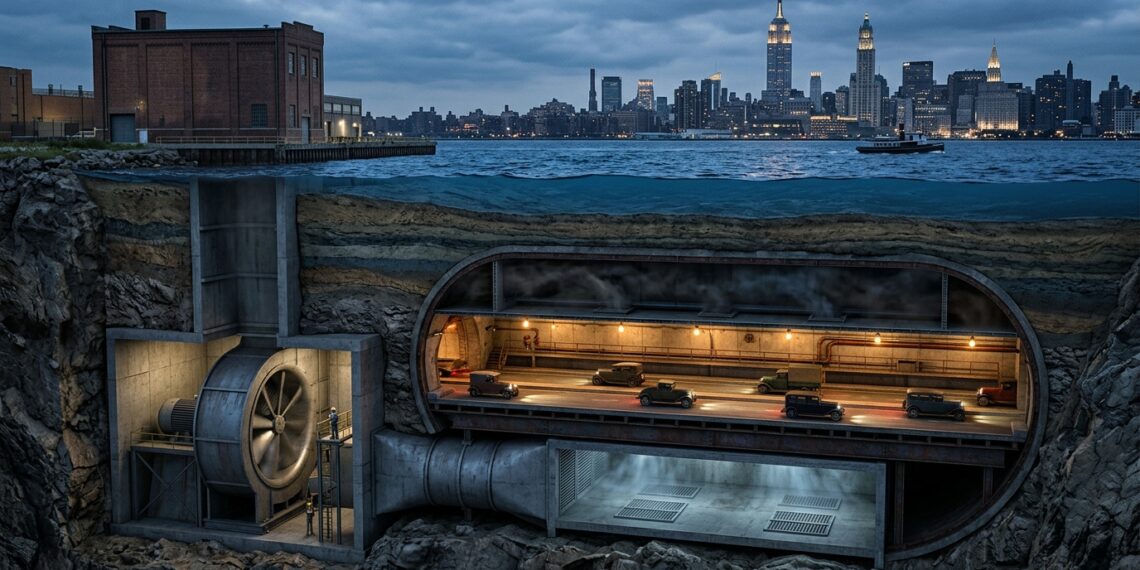

O engenheiro norueguês-americano Ole Singstad desenvolveu então o sistema de ventilação transversal completa, dividindo a seção circular do túnel em três compartimentos estanques isolados:
- Duto inferior de insuflamento: localizado sob a laje de concreto da pista, recebe ar puro comprimido das torres de ventilação e o distribui uniformemente através de aberturas reguláveis situadas logo acima do nível dos meios-fios laterais.
- Caixa de rodagem viária: o ar fresco sobe perpendicularmente ao fluxo dos carros, diluindo os gases de escape imediatamente na altura dos motores e do habitáculo dos ocupantes.
- Duto superior de exaustão: posicionado acima do forro falso rebaixado do teto, coleta o ar aquecido e contaminado por frestas contínuas de sucção negativa, descarregando a fumaça nas quatro torres externas sem permitir acúmulo no túnel.

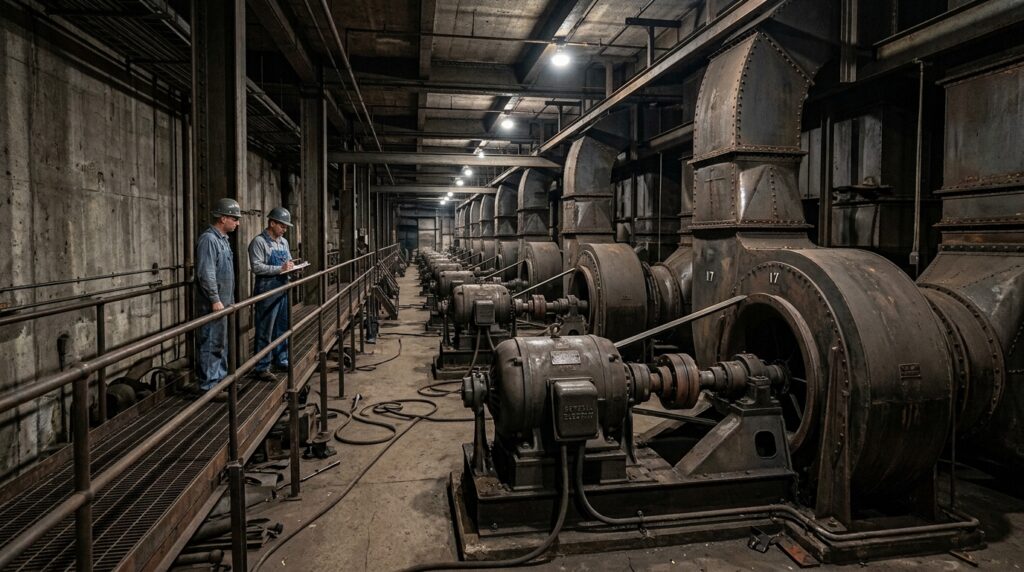

O complexo conta com quatro torres verticais de ventilação — duas situadas em terra firme e duas erguidas sobre caixões pneumáticos fincados no próprio leito do rio, a cerca de 300 metros de cada margem. Essas quatro estações abrigam 84 ventiladores centrífugos gigantescos (42 insufladores e 42 exaustores), capazes de movimentar um fluxo combinado de ar que substitui integralmente a atmosfera interna da galeria em apenas 90 segundos (40 trocas completas por hora).
Por que a escavação sob ar comprimido no leito do Hudson exigiu câmaras hiperbáricas para os operários?
A frente de escavação dos escudos Greathead avançava às cegas no fundo lodoso do rio. Para evitar que a água do rio Hudson e o silte saturado invadissem a câmara de trabalho, compressores industriais bombeavam ar sob pressão contínua de até 47,5 psi no interior das galerias em avanço, repelindo a umidade e mantendo o leito estável na face de corte.
Essa técnica transformava a frente de obra em um ambiente hiperbárico extremo. Os operários escavadores — conhecidos historicamente como sandhogs — trabalhavam sob regimes restritos de turno e precisavam passar por eclusas pneumáticas de descompressão escalonada para que o nitrogênio dissolvido em sua corrente sanguínea fosse eliminado sem a formação de bolhas gasosas nos tecidos articulares e cerebrais.
Abaixo, o documentário técnico do canal IT’S HISTORY (YouTube) detalha os desafios de engenharia mecânica, os sistemas hiperbáricos de suporte à vida e a dinâmica estrutural que permitiu a construção do Holland Tunnel:
Como o Holland Tunnel estabeleceu as bases normativas mundiais para projetos de túneis veiculares?
Antes da inauguração do Holland Tunnel em novembro de 1927, não existiam normas técnicas consolidadas para ventilação de galerias rodoviárias fechadas. O consórcio coordenado por Clifford Holland e continuado por Milton Harvey Freeman e Ole Singstad financiou pesquisas pioneiras conjuntas com o U.S. Bureau of Mines e a Universidade de Illinois, construindo túneis experimentais em escala reduzida em minas de carvão em Pittsburgh para mapear o comportamento toxicológico do monóxido de carbono e a mecânica das correntes térmicas ascendentes.
Os relatórios técnicos gerados por essa equipe fundamentaram os critérios de dimensionamento adotados posteriormente nas diretrizes internacionais da NFPA 502 (Standard for Road Tunnels, Bridges, and Other Limited Access Highways) e nos manuais da Federal Highway Administration (FHWA) e da World Road Association (PIARC). O modelo de túnel duplo paralelo escavado com revestimento estanque em anéis parafusados serviu de matriz direta para os projetos do Lincoln Tunnel e do Queens-Midtown Tunnel, consolidando a padronização de túneis veiculares subaquáticos em todo o planeta.
Quando a perfuração e manutenção de túneis subaquáticos exigem a atuação de um engenheiro geotécnico?
Obras subterrâneas sob corpos hídricos impõem riscos severos de colapso de frente de escavação, inundação instantânea e recalques diferenciais catastróficos. A presença contínua de um engenheiro geotécnico e de especialistas em mecânica das rochas e dos solos é mandatória desde as fases preliminares de sondagem até os programas regulares de manutenção estrutural e inspeção de estanqueidade.
Em intervenções contemporâneas, o especialista avalia o perfil estratigráfico através de ensaios triaxiais e piezômetros para determinar a pressão neutra da água nos poros do sedimento. Essa análise define a pressão de confinamento que um tatuzão (tuneladora do tipo EPB ou Slurry Shield) precisa aplicar na face da escavação para conter a intrusão fluvial. Na fase operacional, a equipe geotécnica monitora a integridade das juntas de calafetação, a corrosão eletroquímica dos anéis metálicos e os micropontos de infiltração decorrentes de acomodações elásticas do leito fluvial sob variações extremas de maré.
📖
→
