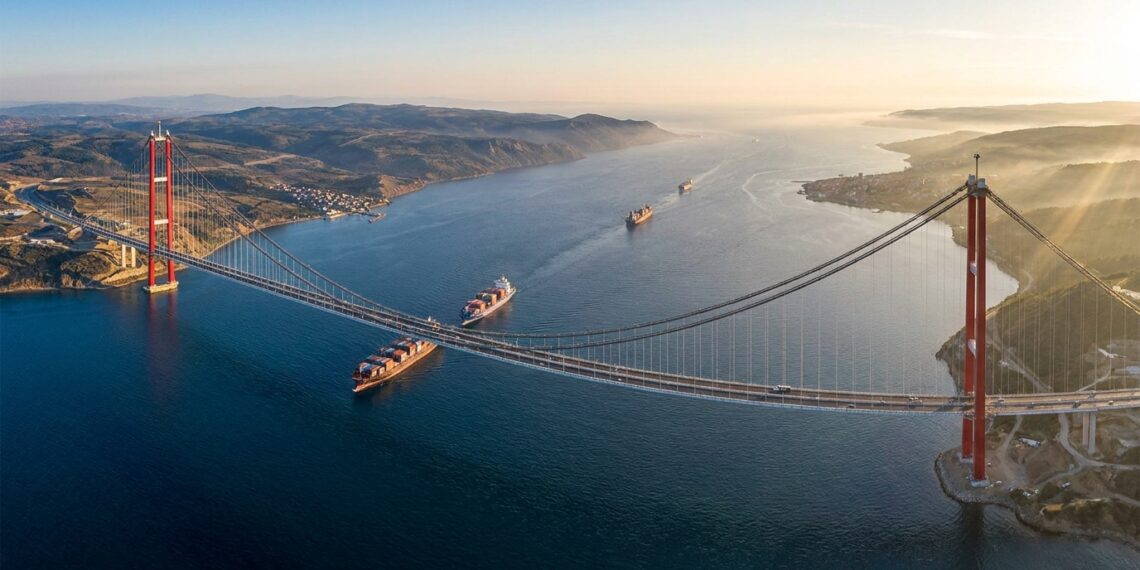

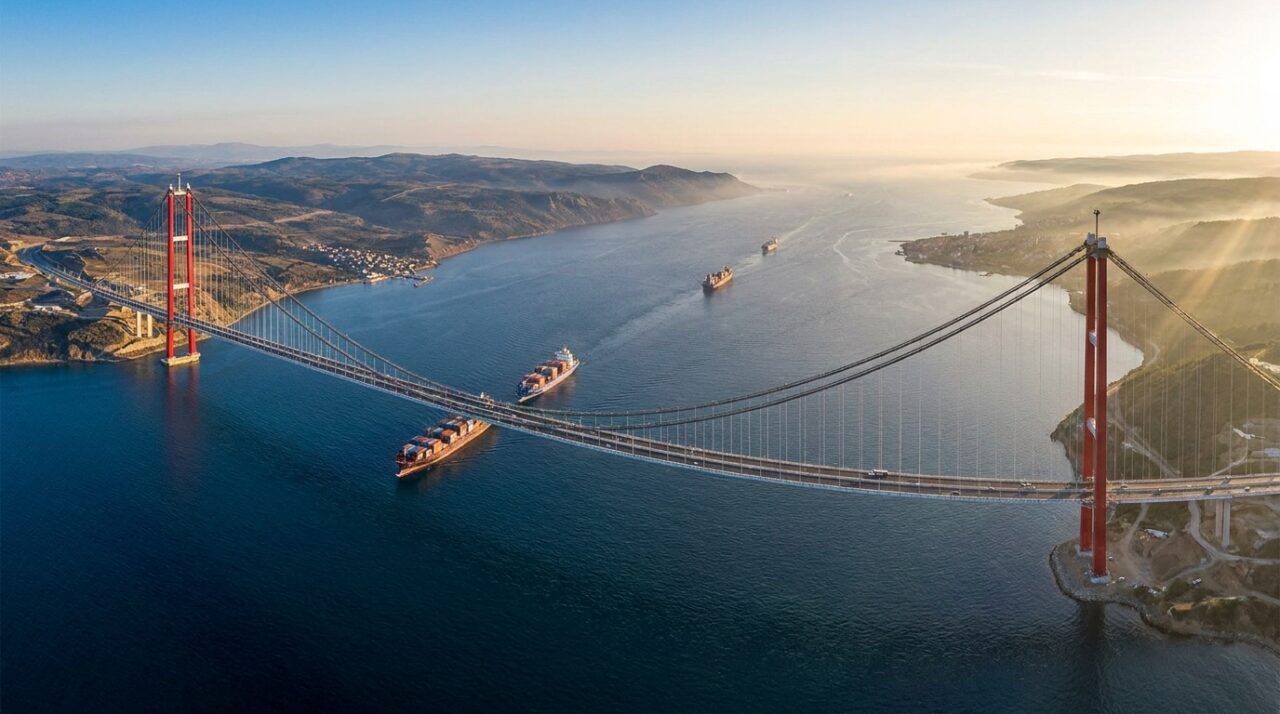

Vista do alto do estreito de Dardanelos, a estrutura parece uma linha vermelha contínua cortando as correntes marítimas entre a Europa e a Ásia, suspensa a dezenas de metros acima dos navios graneleiros. Sob o leito de águas revoltas, duas gigantescas sapatas de concreto armado ancoram torres de aço que sobem a 318 metros de altitude, sustentando um vão livre central de 2.023 metros — a maior distância contínua já vencida por cabos de suspensão na história da engenharia civil.
Como o tabuleiro com vão central de 9 metros impede que rajadas de 250 km/h torçam a ponte 1915 Çanakkale?
Em pontes suspensas com mais de 1.500 metros de vão livre, o maior inimigo da integridade estrutural não é o peso do tráfego rodoviário, mas o flutter aerodinâmico — um fenômeno de instabilidade aeroelástica em que forças de sustentação e momentos de torção se alimentam mutuamente em ressonância contínua. Foi exatamente esse descompasso dinâmico que causou a torção violenta e o colapso da ponte Tacoma Narrows, nos Estados Unidos, em 1940.
Se os projetistas utilizassem uma viga treliçada pesada tradicional, como na ponte japonesa Akashi Kaikyo, o peso próprio exigiria cabos de suspensão desproporcionalmente espessos e torres muito mais massivas. A solução desenvolvida pela consultoria internacional de engenharia estrutural COWI em parceria com a agência estatal turca General Directorate of Highways (KGM) foi adotar um tabuleiro em caixão duplo de aço aerodinâmico.
Quais dados estruturais permitiram às torres de 318 metros suportar o vão de 2.023 metros no estreito de Dardanelos?
Vencer 2.023 metros em vão suspenso demanda um equilíbrio milimétrico entre tensão de cabos, flexão das torres e rigidez das ancoragens terrestres. Os números que compõem o conjunto da 1915 Çanakkale Bridge refletem métricas operacionais inéditas:
• Vão central principal: 2.023 metros livres de qualquer pilar em lâmina d’água, uma homenagem dimensional direta ao centenário da República da Turquia (1923–2023).
• Comprimento total da obra: 3.563 metros na estrutura suspensa principal e 4.608 metros somando os viadutos de transição terrestres.
• Altura das torres de aço: 318 metros da linha média d’água até a sela superior dos cabos (alcançando 334 metros com os elementos arquitetônicos em formato de ponta de projétil no topo).
• Composição dos cabos mestres: dois cabos principais de diâmetro próximo a 860 mm, fabricados pelo método PPWS (fios paralelos pré-fabricados). Cada cabo contém 144 feixes compostos por fios de aço zincado de 5,35 mm com resistência nominal à tração de 1.960 MPa.
• Comprimento somado de fios: mais de 162.000 quilômetros de filamentos de aço traçado, extensão suficiente para dar 4 voltas completas ao redor da circunferência da Terra.
• Largura do tabuleiro: 45,06 metros úteis de plataforma, abrigando 6 faixas de rodovia duplicada com velocidade diretriz de 120 km/h e pistas técnicas de manutenção.

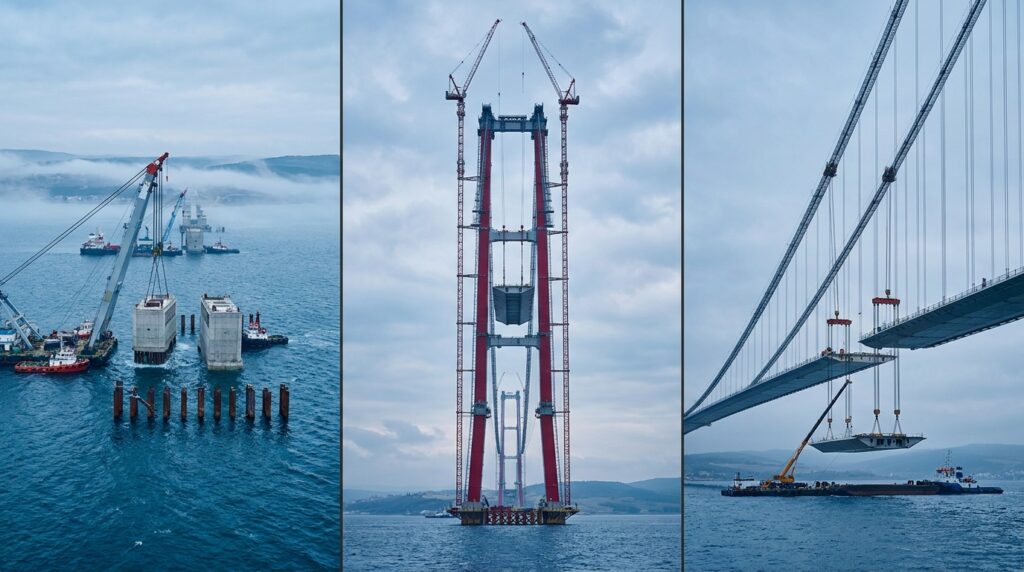

Como 196 estacas de aço e caixões flutuantes ancoraram as torres da ponte 1915 Çanakkale em solo marinho sísmico?
O desafio geotécnico no estreito de Dardanelos exigiu uma abordagem não convencional. O leito marinho local é composto por sedimentos aluviais e areias siltosas de baixa capacidade de carga natural, incapazes de suportar diretamente as dezenas de milhares de toneladas das torres e a tração exercida pelos cabos mestres.
A engenharia de fundações rejeitou a cravação direta das pernas da torre na rocha profunda por meio de tubulões rígidos convencionais. Sob abalos sísmicos severos da Falha Norte da Anatólia, uma ligação 100% rígida sofreria momento fletor colossal na interface do fundo do mar, levando à ruptura frágil do fuste dos pilares.
Por que a engenharia precisou erguer uma travessia suspensa de US$ 2,7 bilhões em vez de um túnel submerso?
Quando a Turquia iniciou o planejamento da ligação viária sobre o estreito de Dardanelos, a alternativa de um túnel submerso — semelhante ao túnel ferroviário Marmaray, que atravessa o Bósforo em Istambul — foi detalhadamente avaliada pelos consórcios de viabilidade técnica.
No entanto, a batimetria no estreito de Dardanelos atinge depressões submarinas íngremes superiores a 80 metros de profundidade, com declives tectônicos instáveis. Construir trincheiras para elementos de túnel imerso sob fortes correntes de fundo e atravessando falhas ativas multiplicaria o custo de escavação e os riscos de liquefação do solo em caso de sismo, tornando a ponte suspensa com cabos aéreos a única solução economicamente viável e tecnicamente segura a longo prazo.
Abaixo, um vídeo do The B1M (YouTube) que aprofunda o tema:
Como a ponte 1915 Çanakkale superou a japonesa Akashi Kaikyo segundo os critérios do Eurocode e da ASCE?
Por 24 anos, a ponte Akashi Kaikyo representou a fronteira imutável dos vãos suspensos, com seus 1.991 metros vencendo o estreito de Akashi. Para superar essa barreira em 32 metros e atingir os 2.023 metros, o consórcio de projetistas liderado pela COWI teve que aplicar as prescrições do Eurocode EN 1993-1-11 (projeto de estruturas de aço com tirantes e cabos tracionados) e as recomendações da ASCE (American Society of Civil Engineers) para pontes de grande vão.
A grande virada normativa residiu no cálculo da relação entre a flexa do cabo e o vão livre (sag-to-span ratio). Enquanto pontes convencionais operam próximas a 1:10 ou 1:12, a 1915 Çanakkale adotou uma razão próxima a 1:9. Esse ângulo de caimento permitiu equilibrar a tensão de tração máxima nos cabos mestres mantendo a altura das torres em 318 metros, sem sobrecarregar as ancoragens de gravidade em terra firme.
Quando um projeto de infraestrutura de travessia exige engenheiros calculistas de pontes e especialistas em geotecnia offshore?
Projetos de pontes sobre corpos d’água — mesmo em escalas regionais com vãos de 200 a 600 metros — não podem ser dimensionados exclusivamente por cálculo estrutural estático. A presença de pilares em lâmina d’água submetidos a empuxo hidrodinâmico, corrosão marinha por cloretos e forças transversais de vento exige a mobilização de um engenheiro calculista estrutural especialista em pontes e de um engenheiro geotécnico offshore.
A contratação dessa consultoria técnica especializada é indispensável em três situações críticas de obra:
1. Investigação geotécnica de leito instável: quando a sondagem mista ou rotativa detecta camadas espessas de solos moles, areias inconsolidadas ou proximidade de falhas geológicas ativas, exigindo estacas de grande diâmetro ou melhoramento por colunas de brita.
2. Análise de vórtices e efeitos dinâmicos de vento: quando a relação entre o vão e a altura do tabuleiro expõe a estrutura a vibrações induzidas por vórtices, demandando o projeto de amortecedores de massa sintonizada (TMD) ou defletores de bordo de ataque.
3. Sistemas de proteção contra corrosão sob tensão: quando cabos mestres de aço ou tirantes de alta resistência operam em atmosfera marinha rica em aerossol salino, requerendo sistemas de desumidificação ativa por injeção contínua de ar seco no interior dos cabos.
Erguida em regime de parceria público-privada com investimento global superior a US$ 2,7 bilhões e concluída em março de 2022 — um ano antes do cronograma contratual previsto —, a ponte 1915 Çanakkale redefiniu a capacidade humana de sobrepor barreiras marítimas. Ao demonstrar que a separação aerodinâmica de caixões gêmeos neutraliza o flutter em vãos superiores a 2 km, a obra consolida o modelo computacional que norteará as futuras ligações continentais das próximas décadas.
Contexto importante: Este artigo é informativo. Para projetos estruturais locais similares, recomenda-se avaliação de engenheiro civil especializado em pontes de grande vão, estruturas suspensas e fundações em águas profundas, especialmente em contextos de risco sísmico, cargas dinâmicas de vento ou impacto ambiental marítimo.
