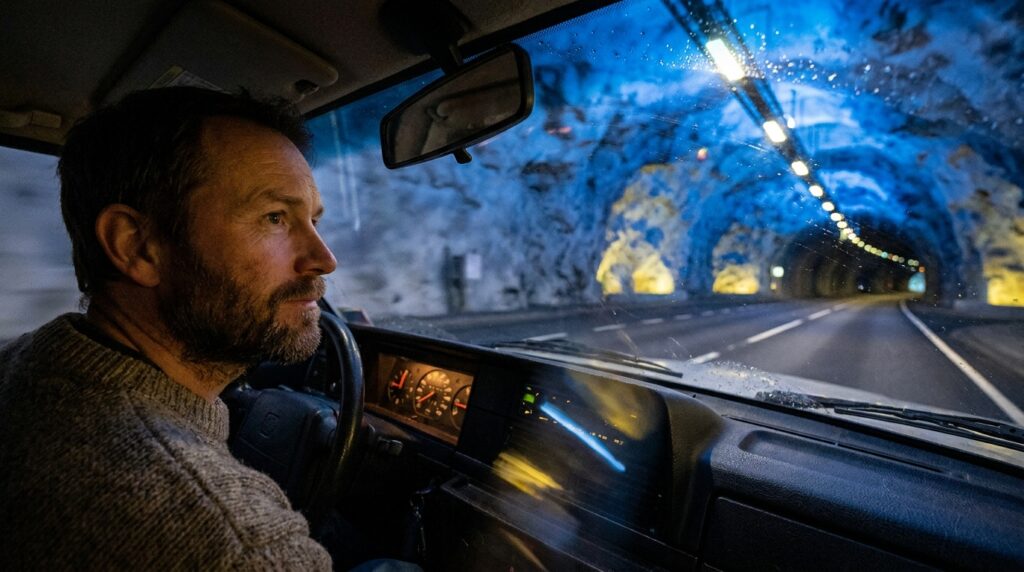

A mais de 1.000 metros de profundidade sob os maciços gnáissicos do condado de Vestland, a rodovia europeia E16 mergulha em uma galeria contínua de 24,509 km, onde a escuridão da montanha é rompida por cavernas iluminadas em tons de azul e dourado. Construída para atravessar uma das cadeias montanhosas mais instáveis da Escandinávia, a estrutura permanece como o mais longo túnel rodoviário do planeta.
Como o método de perfuração e detonação superou 1.400 metros de sobrecarga e o fenômeno de rock burst?
O maior desafio geotécnico do projeto não foi apenas a extensão linear, mas a magnitude das pressões confinantes impostas pelo maciço sobrejacente. Com uma cobertura de rocha de até 1.400 metros, as paredes da escavação sofreram com o fenômeno de rock burst — expulsões violentas e repentinas de blocos rochosos causadas pela redistribuição imediata de tensões no gnaisse pré-cambriano.
Para mitigar a ruptura frágil do maciço, as frentes de trabalho adotaram o método convencional drill and blast (furação computadorizada e detonação controlada) em ciclos de avanço de 5 metros. Cada ciclo envolvia a perfuração simultânea de aproximadamente 100 furos cilíndricos com jumbos automatizados guiados por telemetria e o carregamento de 500 kg de explosivos.
Quais especificações técnicas e parâmetros geológicos definem o traçado executado pelo Statens vegvesen?
Projetado e gerenciado diretamente pela administração pública de rodovias da Noruega, o Statens vegvesen, o túnel exigiu a remoção de cerca de 2,5 milhões de metros cúbicos de rocha (equivalente a mais de 200.000 viagens de caminhões articulados). O traçado em declividade suave garantiu drenagem por gravidade para ambas as embocaduras.
Para acelerar o cronograma sem depender de apenas duas frentes extremas, a engenharia abriu uma galeria lateral de serviço de 2,1 km no vale de Tønjum (Tynjadalen). Essa manobra permitiu o ataque simultâneo a partir de três frentes de escavação, alcançando taxas de avanço de até 200 metros por semana.
Como funcionam a ventilação longitudinal com filtragem eletrostática e as três cavernas de alívio mental?
Em túneis rodoviários convencionais de grande porte, sistemas de ventilação transversal exigem dutos falsos de teto com alto custo de escavação. Em Lærdal, os engenheiros adotaram uma abordagem inovadora: ventilação longitudinal combinada a uma usina subterrânea intermediária de tratamento de ar, instalada em uma caverna técnica dedicada a 9,5 km do portal de Aurland.

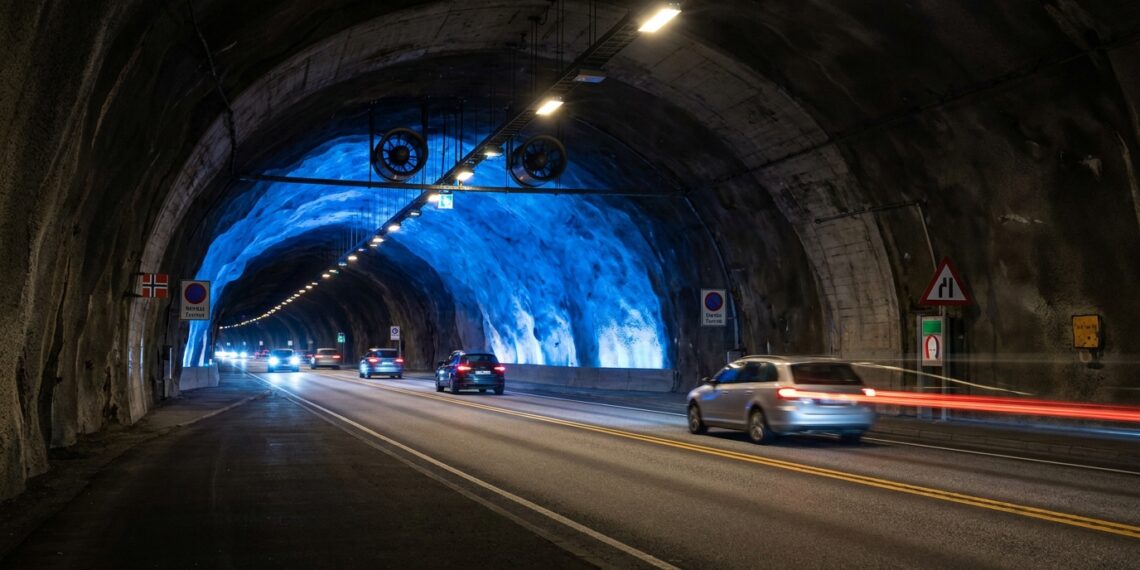

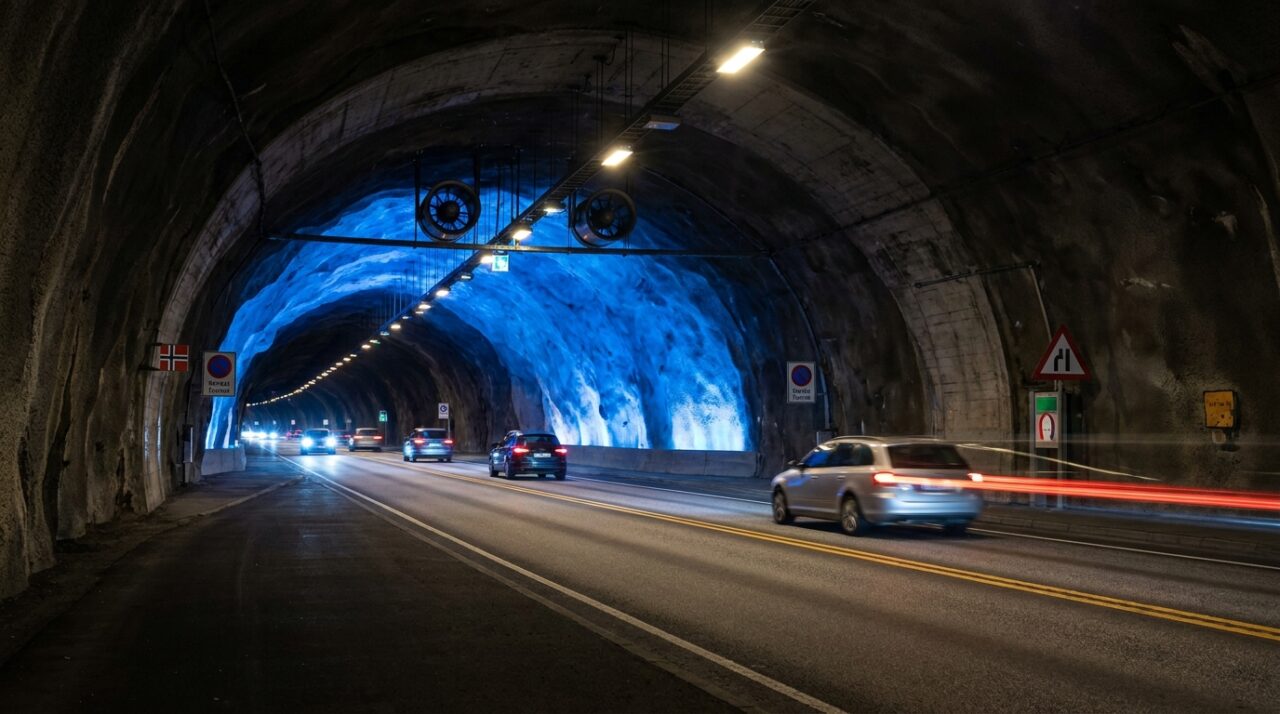

O fluxo de ar é induzido por potentes aceleradores axiais tipo jet-fan ao longo da galeria. Na estação de filtragem, o ar poluído por fuligem diesel e partículas finas (PM10) passa por precipitadores eletrostáticos que ionizam e retêm os poluentes em placas metálicas coletoras, enquanto filtros de leito de carvão ativado reduzem drasticamente as concentrações de dióxido de nitrogênio (NO2).
Como a engenharia norueguesa alinhou frentes subterrâneas com tolerância inferior a 15 centímetros?
O encontro de frentes de escavação separadas por quilômetros de rocha densa sem visibilidade óptica direta exige modelos matemáticos de compensação geodésica. Na construção de Lærdal, qualquer desvio angular acumulado nas estações totais no interior da galeria poderia resultar em desencontros desastrosos no coração do maciço.
Para solucionar a amarração espacial, a equipe de topografia estabeleceu uma rede externa de marcos geodésicos amarrados por GPS diferencial de alta precisão sobre as montanhas. Essa malha foi transferida para o subterrâneo por meio de prumos ópticos e estações a laser fixadas na abóbada, que conferiam o alinhamento das brocas perfuratrizes a cada disparo.
Abaixo, um documentário técnico oficial produzido pelo Statens Vegvesen (YouTube) detalha as etapas de detonação, suporte rochoso e desafios construtivos da obra:
Por que a Diretiva Europeia 2004/54/CE motivou o retrofit de 1,6 bilhão de coroas norueguesas no túnel?
Mesmo mantendo um histórico exemplar de operação sem fatalidades estruturais, o túnel foi projetado na década de 1990 sob padrões anteriores aos grandes incêndios alpinos (como o Túnel de Mont Blanc em 1999 e Gotthard em 2001). A publicação da Diretiva Europeia 2004/54/CE impôs novas diretrizes de segurança contra incêndios para túneis da Rede Transeuropeia de Transporte com mais de 500 metros.
Para cumprir as diretrizes internacionais, o Statens vegvesen contratou o consórcio formado por Skanska e Vassbakk & Stol em um contrato de aproximadamente 1,6 bilhão de coroas norueguesas (NOK). As obras de reabilitação abrangem a substituição completa dos sistemas elétricos e de cabeamento resistente a fogo, modernização dos ventiladores axiais de extração e instalação de novas câmaras pressurizadas de abrigo contra fumaça.
Quando a execução de túneis em rocha maciça exige a intervenção de engenheiros civis geotécnicos?
Projetos subterrâneos de grande profundidade não toleram simplificações empíricas. A presença de anisotropia geológica, falhas tectônicas ativas ou coberturas superiores a 300 metros impõe a contratação de um engenheiro civil geotécnico e de especialistas em mecânica das rochas para modelagem numérica tridimensional de tensões residuais in situ.
A determinação das propriedades geo-mecânicas (como o índice Q-system de Barton ou o sistema RMR de Bieniawski) é mandatória para calcular o espaçamento dos tirantes, a espessura do concreto projetado e a capacidade de suporte temporário da abóbada. Ignorar a medição de tensões pode levar a desprendimentos catastróficos imediatos durante o desmonte.
Com investimentos continuados que ultrapassam a marca original de 1 bilhão de coroas de construção e mais 1,6 bilhão de coroas na modernização vigente, o Túnel de Lærdal consolida-se como estudo de caso definitivo em infraestrutura viária subterrânea. Ao aliar ancoragem profunda para conter pressões litostáticas de 1.400 metros de rocha a conceitos pioneiros de psicologia ambiental e filtragem de poluentes, a obra demonstra que a longevidade de uma megagaleria reside na constante renovação técnica de seus sistemas de salvaguarda.
Contexto importante: Este artigo é informativo. Para projetos estruturais locais similares, recomenda-se avaliação de engenheiro civil especializado em geotecnia e obras subterrâneas, especialmente em contextos de escavação profunda em rocha, risco de instabilidade tectônica ou dimensionamento de ventilação sob alta emissão de gases veiculares.
