Você quer ligar a luminária ao lado da cama ou o liquidificador na bancada da cozinha, mas descobre que a tomada mais próxima fica do outro lado do cômodo. Para fugir das extensões penduradas no chão, muita gente adia a solução imaginando que precisará quebrar o tijolo, fazer poeira pela casa toda e repintar a parede.
Como funciona a instalação de uma tomada sem quebrar a parede?

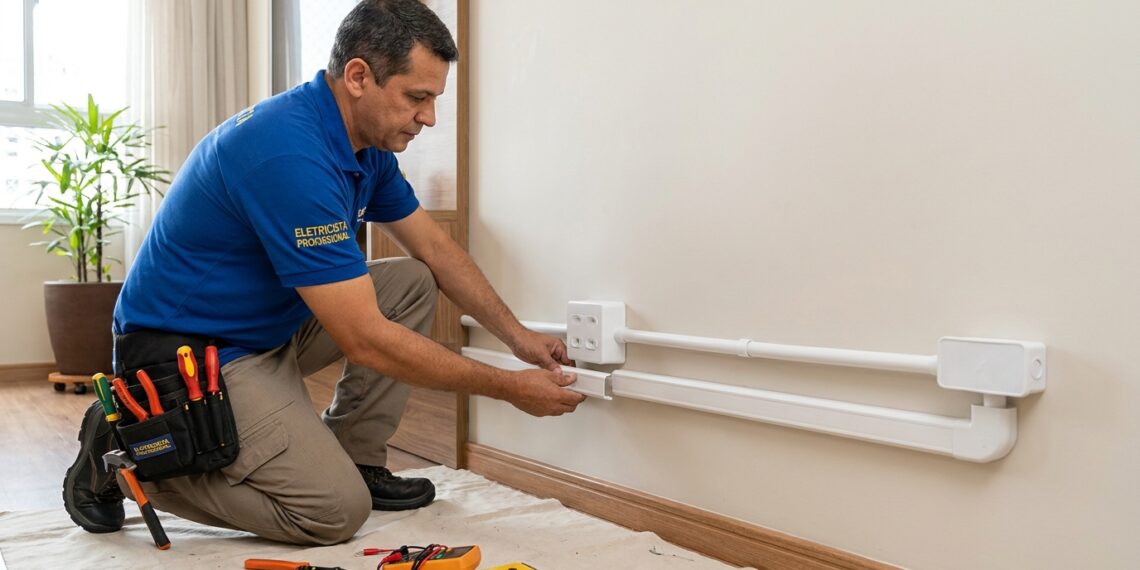

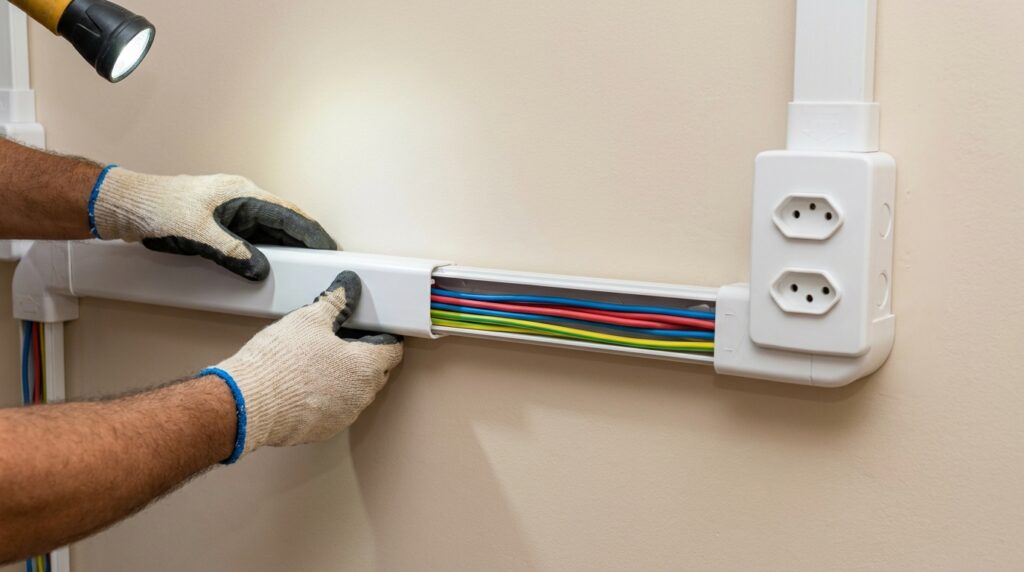

Em vez de cavar um canal dentro do tijolo para esconder a fiação, o sistema de sobrepor funciona como uma trilha protetora fixada por fora da alvenaria. Os cabos elétricos correm protegidos por dentro de uma canaleta plástica fechada até chegar à caixa onde fica o plugue.
O mecanismo técnico baseia-se na aplicação de canaletas de PVC rígido com tampa de encaixe rápido e caixas de tomada externas. Esse circuito sobreposto garante o isolamento elétrico dos condutores de 2,5 mm², evitando o contato com umidade ou atrito externo sem alterar a estrutura da parede.
Quais cuidados evitam riscos ao puxar um novo ponto de energia?
Puxar fios de forma improvisada sem a devida proteção pode causar aquecimento na rede e curtos-circuitos graves no imóvel. As diretrizes da norma NBR 5410 da ABNT exigem que todos os condutores fiquem totalmente abrigados em invólucros isolantes e apropriados.
Outro ponto crítico é o dimensionamento correto dos condutores e dos plugues de 10 amperes ou 20 amperes. Utilizar fiação fina para alimentar aparelhos de alta potência gera derretimento do plástico da canaleta, choque elétrico e risco iminente de incêndio residencial.
Qual é o passo a passo para instalar a tomada de sobrepor com canaleta?
A montagem exige planejamento do trajeto da canaleta e o desligamento prévio da chave geral de energia da residência. Com as ferramentas certas em mãos, o processo é limpo, rápido e não exige aplicação de massa corrida ou tinta.

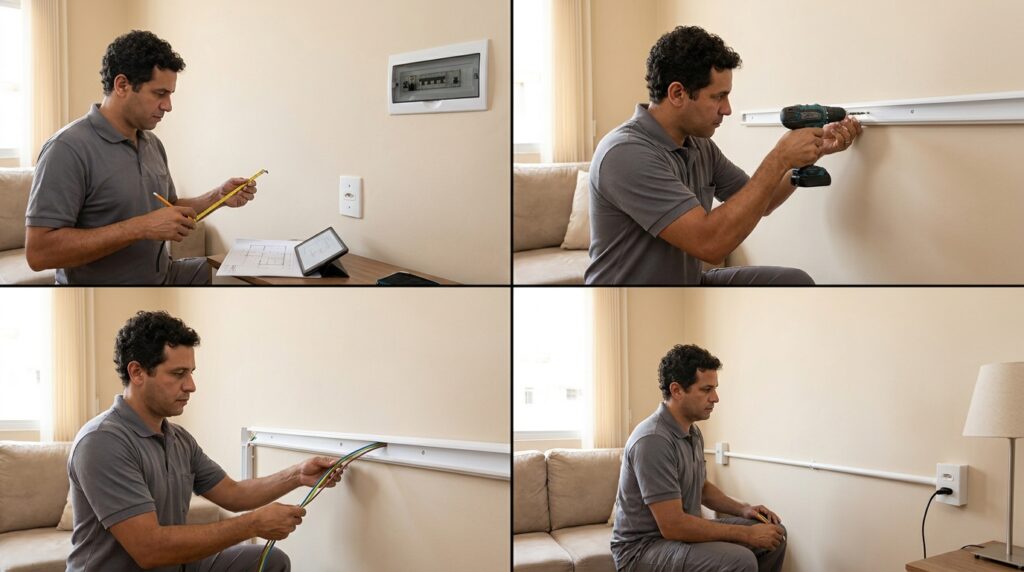

Antes de conectar os módulos de tomada, meça a distância exata entre a caixa de origem e o novo ponto desejado. Acompanhe a sequência correta para realizar a fixação com firmeza e alinhar o acabamento na parede:
- Desligar o disjuntor geral: Desconecte a energia no quadro de distribuição e confirme a ausência de tensão elétrica com um multímetro ou chave teste.
- Fixar a canaleta de PVC: Limpe a parede, remova a fita adesiva da canaleta e posicione o trilho reto, reforçando com parafusos e buchas a cada 40 centímetros.
- Passar os cabos elétricos: Conduza os três fios flexíveis de 2,5 mm² (fase, neutro e terra) por dentro do trilho desde a caixa de passagem original.
- Conectar os bornes do módulo: Parafuse os cabos nos bornes da nova caixa externa (fase em uma extremidade, neutro na outra e terra obrigatoriamente no pino central).
- Travar as tampas de proteção: Parafuse o módulo de tomada na base sobreposta e pressione a tampa da canaleta até ouvir o clique de encaixe perfeito.
| Método de Instalação | Impacto na Parede e Custo Benefício |
|---|---|
| 🔌 Tomada de Sobrepor (Canaleta) | Zero sujeira, montagem rápida sobre a tinta e economia de até 70%. |
| 🔨 Rasgo na Alvenaria (Embutida) | Gera poeira fina, exige quebra de tijolo, gesso, massa corrida e repintura. |
| ⚡ Fita Condutora (Eletrofita) | Dispensa canaleta, mas exige aplicação de massa corrida por cima para disfarçar o relevo. |
Como garantir um acabamento perfeito nas canaletas de fiação?
O acabamento das quinas e junções da canaleta é o detalhe que diferencia uma instalação profissional de uma gambiarra aparente. O uso de acessórios próprios para curvas e acopladores evita vãos abertos e mantém os fios totalmente protegidos.
Escolher canaletas com fita dupla face de alta aderência e tampas de encaixe suave facilita o alinhamento reto ao longo do rodapé. Esse cuidado preserva a estética do ambiente e impede que poeira se acumule no interior da peça.
Abaixo, um vídeo do canal Mundo da Elétrica (YouTube) que aprofunda as técnicas de instalação de canaletas e prevenção de erros:
O que a norma técnica brasileira exige para fiação aparente?
A regulamentação nacional para instalações elétricas em baixa tensão estabelece regras rígidas para condutores que não ficam embutidos nos tijolos. O objetivo principal é impedir a exposição direta de fios encapados ao toque humano ou ao desgaste mecânico.
De acordo com os padrões técnicos da certificação INMETRO, todas as caixas sobrepostas e canaletas devem possuir grau de proteção adequado e material autoextinguível. Esse componente plástico impede a propagação de chamas em caso de aquecimento ou falha no circuito elétrico.
Quando é necessário contratar um eletricista qualificado?
Embora a fixação da canaleta seja simples, mexer no quadro de distribuição de energia envolve risco real de choque elétrico letal. Se você não possui experiência prévia com eletricidade residencial, chame um eletricista credenciado.
A presença de fiação antiga sem identificação de cores, ausência do condutor de terra ou necessidade de criar um novo disjuntor exigem avaliação técnica profissional. O especialista dimensionará a carga correta para evitar sobreaquecimento na sua fiação.
