Você sobe a escada, aciona o interruptor e a luz não acende. Desce, tenta o outro e também nada. Ou a luz acende com um interruptor e não apaga no outro. O interruptor paralelo de escada depende de três fios trabalhando em conjunto. Quando um dos fios intermediários sofre mau contato, o comando deixa de funcionar nos dois pontos.
Como funciona o interruptor paralelo?
O interruptor paralelo, também chamado de three-way, permite acender e apagar a mesma lâmpada em dois pontos diferentes, como no topo e na base de uma escada. Ele não funciona como um interruptor comum de dois polos. Em vez disso, tem três terminais: o comum e dois viajantes.
O terminal comum é ligado à fase no primeiro interruptor e à lâmpada no segundo. Os dois viajantes são interligados entre si por dois fios que passam pelo interior da parede. Quando você aciona qualquer um dos interruptores, ele alterna a conexão entre o comum e um dos viajantes. A luz só acende quando os dois interruptores estão na mesma posição lógica .
Por que o mau contato no fio intermediário causa falha?
Os dois fios viajantes são o coração do sistema. Se um deles estiver solto no terminal, oxidado ou rompido, o circuito perde a continuidade. O interruptor continua sendo acionado, mas a corrente não encontra caminho para chegar à lâmpada em uma das combinações de posição.
O sintoma é enganoso: a luz pode funcionar quando os dois interruptores estão em certa posição e falhar quando você tenta a combinação oposta. Isso acontece porque o fio com mau contato só faz parte do caminho elétrico em uma das configurações .
Os três cenários de falha são:
Quais sinais mostram que o fio viajante está com problema?
O padrão de falha ajuda a identificar o mau contato. Se a luz funciona em uma combinação de posições e falha em outra, o problema está em um dos viajantes. Reconhecer o sintoma evita trocar o interruptor sem necessidade.
Os principais indícios de mau contato no fio intermediário são:
- Luz que acende em uma posição e não apaga na outra.
- Luz que funciona em um interruptor e falha no outro.
- Necessidade de acionar o interruptor várias vezes para a luz responder.
- Faísca ou estalo ao acionar o interruptor.
- Cheiro de queimado no interruptor ou na caixa de passagem.
Como diagnosticar o problema com segurança?

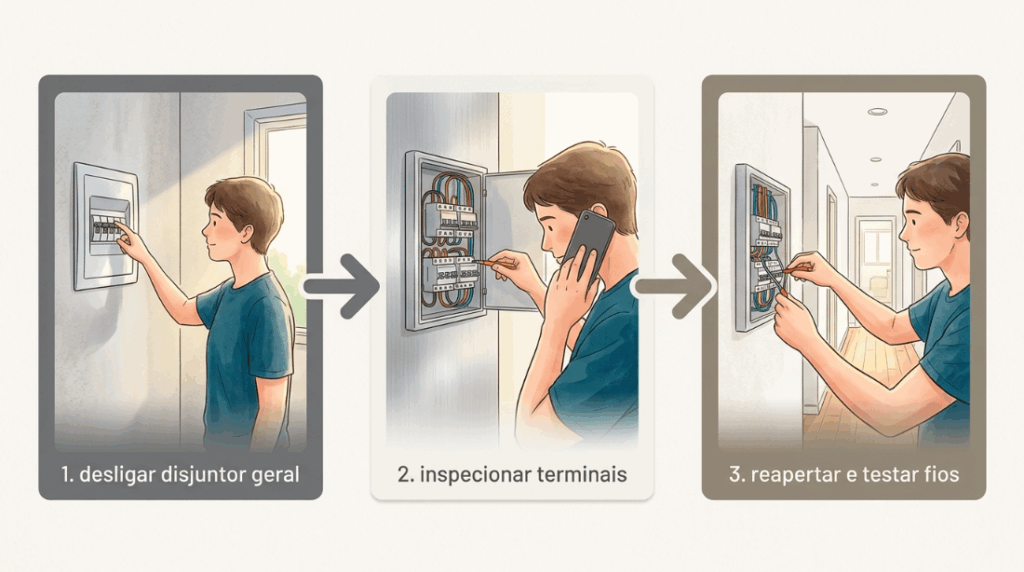

Desligue o disjuntor do circuito antes de qualquer intervenção. Use um testador de voltagem para confirmar que não há energia nos fios. Remova a tampa do interruptor e inspecione os terminais.
Verifique se os fios estão firmes nos parafusos. Um fio solto ou com o cobre escurecido indica mau contato. Se os terminais estiverem apertados, o problema pode estar na caixa de passagem ou no trecho entre os dois interruptores. Nesse caso, o teste de continuidade com um multímetro ajuda a identificar o fio rompido.
Como corrigir o mau contato?
A correção depende do ponto do problema. A tabela abaixo orienta a decisão:
| Situação | Sinal observado | Ação recomendada |
|---|---|---|
| Fio solto no terminal Parafuso frouxo | Luz falha em uma combinação | Reapertar o terminal |
| Fio oxidado Cobre escurecido | Contato intermitente | Cortar o trecho oxidado e reconectar |
| Fio rompido na parede Sem continuidade | Nenhuma combinação acende | Substituir o trecho do fio |
Por que o interruptor paralelo exige atenção aos detalhes?
O interruptor paralelo não é mais complexo que um interruptor comum, mas depende de conexões perfeitas nos três terminais. A fiação dos viajantes é o ponto mais vulnerável, porque os fios passam por dentro da parede e podem sofrer danos com o tempo.
A manutenção preventiva inclui verificar o aperto dos terminais a cada dois anos e substituir fios com isolamento danificado. Um interruptor paralelo bem instalado e mantido funciona por décadas, permitindo acender e apagar a luz da escada com segurança e comodidade.
