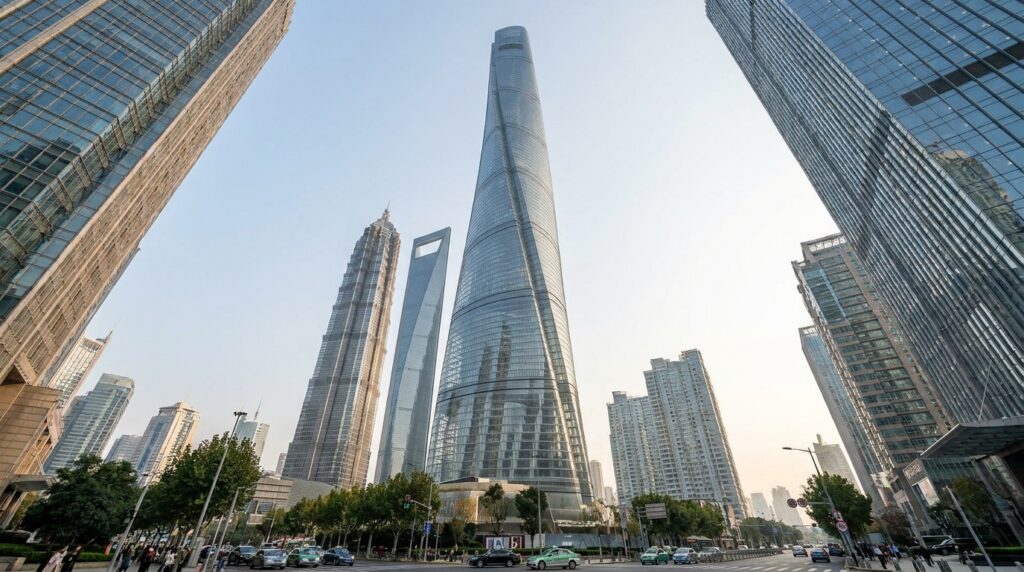

Como os testes em túnel de vento e a torção gradual de 120 graus economizaram 58 milhões de dólares em aço na estrutura de 632 metros de altura. Em arranha-céus superaltos na costa da China, o maior inimigo estrutural não é o próprio peso, mas a força das rajadas de tufões. Para erguer a Shanghai Tower com 632 metros de altura, a engenharia precisou moldar o vidro para dissipar ventos antes que eles abalassem o edifício.
Por que o formato em espiral impede que o vento balance prédios gigantes?
Quando o vento sopra forte contra um prédio retangular reto, ele se divide nas pontas e forma redemoinhos violentos nas laterais. Esse vai e vem ritmado faz o topo balançar tanto que pode causar desconforto e trincas. Esse fenômeno físico se chama desprendimento de vórtices.
Ao girar a fachada externa em exatamente 120 graus do chão até o topo, a torre quebra a formação contínua desses redemoinhos. Em vez de empurrar o prédio em uma única frequência, o ar é desviado suavemente ao longo da curva aerodinâmica. Assim, a oscilação lateral diminui dramaticamente sem depender apenas do peso extra do concreto.
Quais são as métricas estruturais e geométricas da Shanghai Tower?
Os dados divulgados pelo escritório de arquitetura Gensler e pela consultoria estrutural Thornton Tomasetti mostram como a geometria reduziu a quantidade de materiais na carcaça principal.
Altura total e pavimentos: possui 632 metros de altura distribuídos em 128 andares operacionais, sendo o segundo prédio mais alto do mundo.
- Ângulo de rotação da fachada: gira exatamente 120 graus desde a base até o topo para otimizar o fluxo aerodinâmico.
- Taxa de afunilamento vertical: reduz a largura da seção transversal em 55% da base até o topo para diminuir a área de exposição ao vento.
- Redução da carga de vento: testes em escala reduzida comprovaram queda de 24% nos esforços laterais em comparação a uma torre retangular.
- Volume de aço economizado: a otimização aerodinâmica permitiu economizar cerca de 58 milhões de dólares em aço estrutural de alta resistência.
Como a fachada de pele dupla isola o vento e o calor no dia a dia?

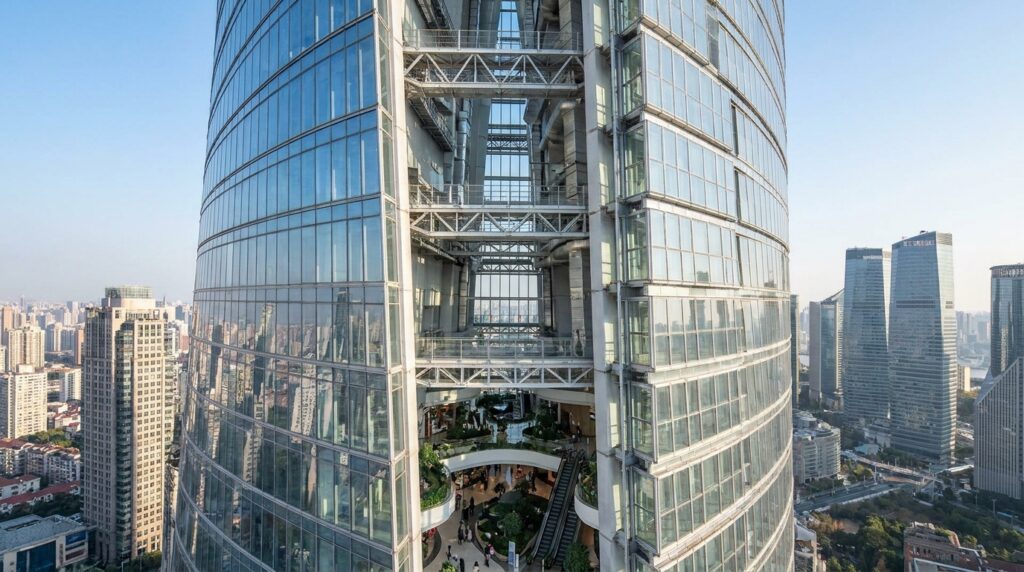

O edifício foi projetado com duas camadas independentes de vidro: uma pele interna cilíndrica que fecha os pavimentos habitáveis e uma pele externa em espiral. O espaço entre essas duas peles cria nove atrios verticais sobrepostos que funcionam como jardins suspensos.
Essa camada de ar intermediária atua como um isolante térmico natural que reduz o uso de ar-condicionado e amortece o impacto direto das rajadas externas. A água da chuva é coletada na fachada em espiral e canalizada para reservatórios inferiores, alimentando os sistemas da torre sem sobrecarregar a rede municipal.
Quais normas técnicas regem o projeto de vento em edifícios superaltos?
O dimensionamento estrutural contra rajadas extremas segue normas internacionais rigorosas, como a norma americana ASCE 7 (Minimum Design Loads and Associated Criteria for Buildings) e o código GB 50009 (Load Code for the Design of Building Structures).
Essas regulamentações exigem que qualquer edifício com altura superior a 200 metros passe por ensaios em túnel de vento com análise de camada limite. Os engenheiros usam esses testes para evitar fadiga do aço e garantir o conforto dos ocupantes.
Quando contratar um consultor de engenharia de vento para projetos arrojados?
Em edifícios de grande porte, formatos arquitetônicos não convencionais exigem a consultoria de um engenheiro estrutural e de um especialista em engenharia de vento. Eles realizam simulações computacionais de dinâmica dos fluidos para mapear pressões críticas.
Projetar fachadas de vidro ou estruturas esbeltas sem testes de túnel de vento causa vibrações excessivas e risco de quebra de esquadrias em tempestades. A análise prévia garante estabilidade e previne reformas corretivas milionárias.
Contexto importante: Este artigo é informativo. Para projetos estruturais locais similares, recomenda-se avaliação de engenheiro estrutural ou especialista em engenharia de vento, especialmente em contextos de risco de carga eólica extrema, deformação de fachada e comprometimento estrutural.
