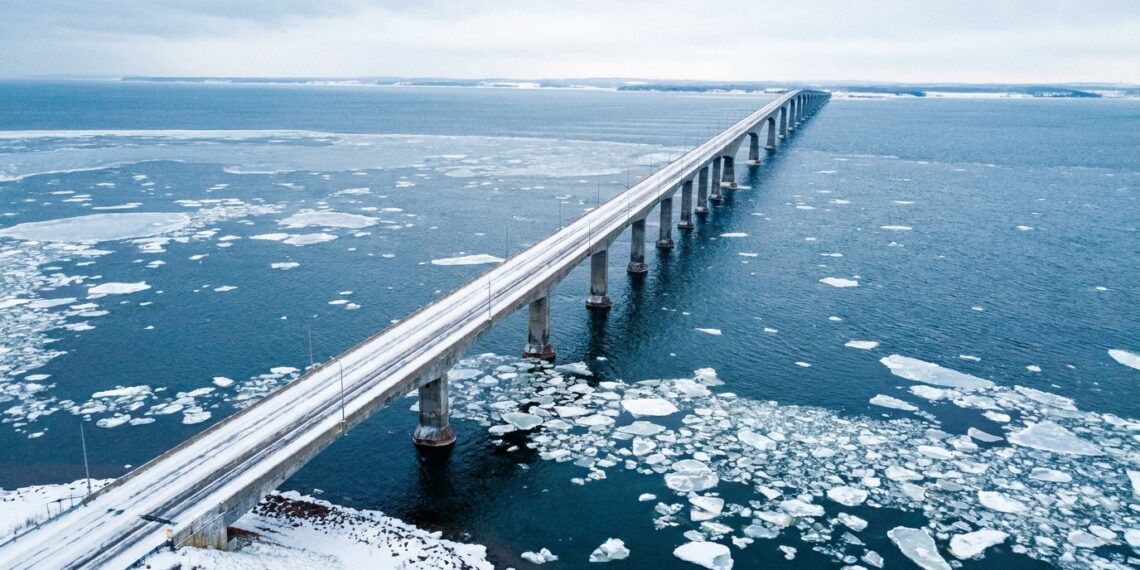

Como a engenharia canadense transformou uma força destruidora de centenas de toneladas em uma rampa inclinada que faz o próprio gelo se quebrar sob seu próprio peso. O Estreito de Northumberland, no Canadá, congela todos os invernos criando campos móveis de gelo com mais de um metro de espessura que empurram qualquer estrutura com força esmagadora. Para cruzar esse trecho marinho de 12,9 quilômetros sem colapsar, a engenharia precisou mudar a física do impacto.
Por que os pilares da ponte têm formato de cone na linha d’água?
Se você tentar quebrar uma placa espessa de gelo empurrando-a de frente contra uma parede reta, precisará de uma força gigantesca. Em pontes com pilares verticais tradicionais, o gelo flutuante colide diretamente contra o concreto, gerando uma pressão de compressão pura que exige fundações monumentais para não tombar.

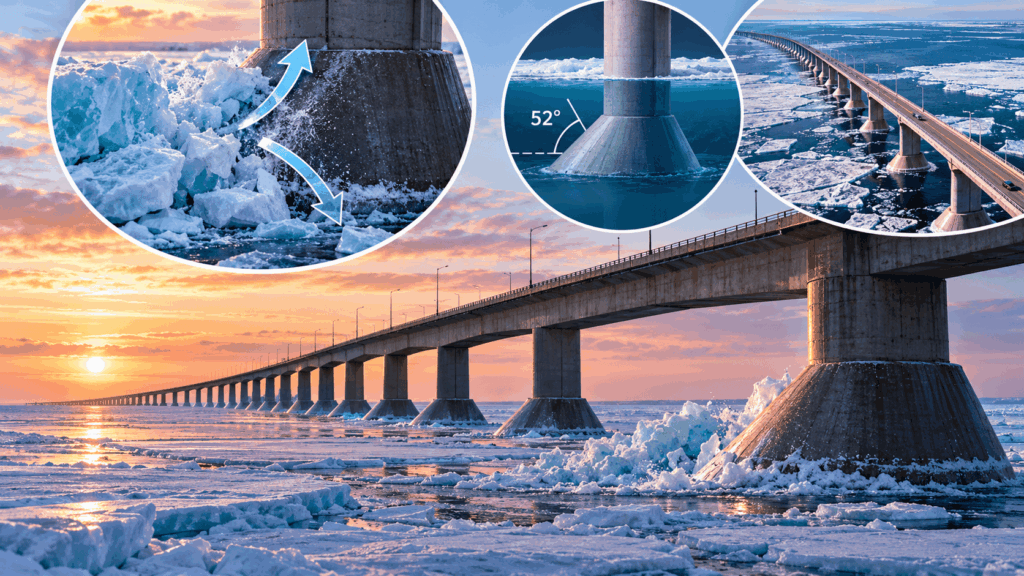

Para resolver esse impasse, os projetistas integraram anéis cônicos com inclinação de 52 graus exatamente no nível de variação das marés. Em vez de segurar o golpe de frente, o cone funciona como uma rampa inclinada que força o gelo a subir à medida que a corrente marinha avança. Sem apoio por baixo, a placa fica suspensa no ar e se parte sob a própria ação da gravidade, em um fenômeno conhecido como falha por flexão.
Quais são as dimensões e capacidades técnicas do sistema quebra-gelo?
Os parâmetros construtivos da Ponte da Confederação foram calculados para suportar as piores tempestades invernais registradas no Atlântico Norte nos últimos cem anos.
Extensão total da estrutura: possui 12,9 quilômetros de comprimento sustentados por 44 pilares principais espaçados em vãos de 250 metros cada.
- Ângulo de inclinação dos cones: projetados com 52 graus em relação à horizontal para direcionar a força do gelo verticalmente para cima.
- Espessura de gelo suportada: dimensionado para cortar blocos contínuos de 1,2 metro de espessura e cristas de pressão de até 8 metros de profundidade.
- Resistência do concreto armado: utiliza matriz de altíssima densidade com sílica ativa para resistir à erosão provocada pelo atrito do gelo.
- Massa dos pilares pré-moldados: cada conjunto de pilar e cone pesa cerca de 5.000 toneladas, assentado diretamente sobre o leito rochoso do oceano.
Como o gelo se comporta ao atingir a estrutura durante o inverno?

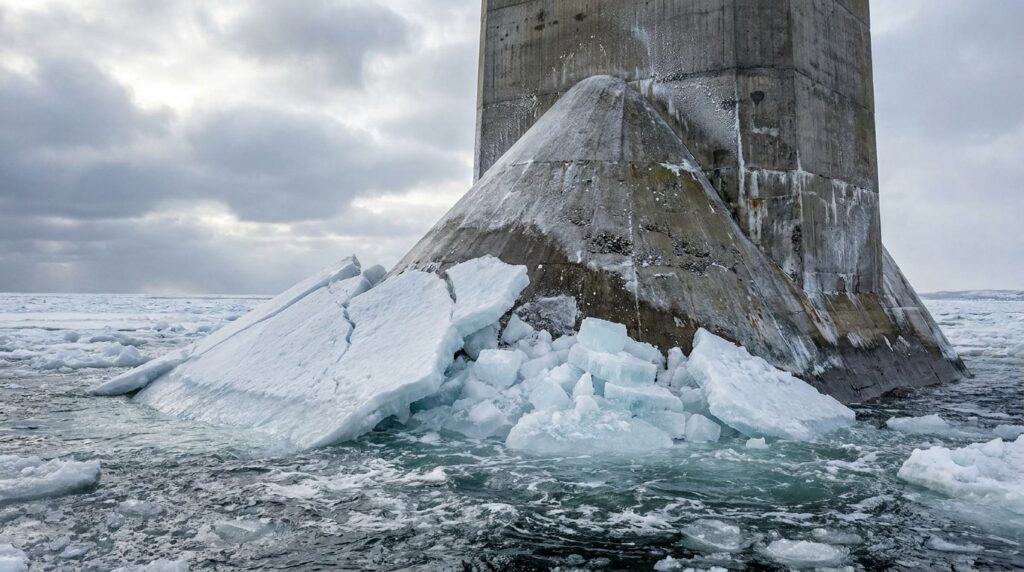

Entre os meses de janeiro e abril, o vento e as correntes marítimas empurram toneladas de gelo flutuante contra a extensão do canal. Assim que a borda dianteira da placa entra em contato com a superfície cônica, a força horizontal da maré começa a empurrar a camada de gelo rampa acima.
À medida que a placa sobe pelo cone, a gravidade puxa a extremidade suspensa para baixo, gerando uma forte tensão de tração na superfície do gelo. Como o gelo é frágil quando submetido a esforços de flexão, ele se fratura em pedaços menores que escorregam pelos lados do pilar, mantendo o fluxo livre sem represamento perigoso.
Onde assistir à análise de engenharia da Ponte da Confederação?
A construção da travessia exigiu a fabricação de peças gigantescas em pátios de moldagem terrestres e o transporte por navios-guindaste de grande porte. Os desafios de engenharia envolvidos na montagem no mar subártico foram registrados em documentários técnicos detalhados.
O vídeo a seguir apresenta imagens das operações de transporte e detalha o funcionamento mecânico dos cones de proteção sob condições extremas de congelamento no Canadá.
Abaixo, um vídeo do canal GenX Manufacturing que aprofunda o tema:
Quais normas de engenharia orientaram o projeto estrutural contra gelo?
A concepção da ponte baseou-se em pesquisas do National Research Council Canada (NRC) e seguiu diretrizes das normas canadenses CSA S6 (Canadian Highway Bridge Design Code) e da norma internacional ISO 19906 para estruturas marítimas e árticas.
Essas regulamentações estabelecem parâmetros mínimos para calcular as cargas de impacto dinâmico e o atrito na interface do concreto. Ao aplicar esses critérios técnicos, os engenheiros da concessionária Strait Crossing Development Inc. asseguraram a estabilidade global da travessia sem risco de fadiga estrutural.
Quando é necessário contratar um engenheiro especialista em estruturas marítimas?
A implantação de obras expostas a forças hidráulicas intensas, correntes e congelamento exige a atuação direta de um engenheiro estrutural marítimo e de um engenheiro geotécnico marinho. Apenas profissionais especializados conseguem conduzir simulações computacionais de dinâmica de fluidos e testes em tanques de prova hidrodinâmicos.
Tentativas de dimensionar contenções ou cais sem relatórios geotécnicos e análises de impacto dinâmico podem levar ao colapso por erosão da fundação ou falha catastrófica por fadiga do material sob forças cíclicas.
Contexto importante: Este artigo é informativo. Para projetos estruturais locais similares, recomenda-se avaliação de engenheiro estrutural marítimo, especialmente em contextos de risco de impacto hidráulico, gelo marinho e comprometimento estrutural.
