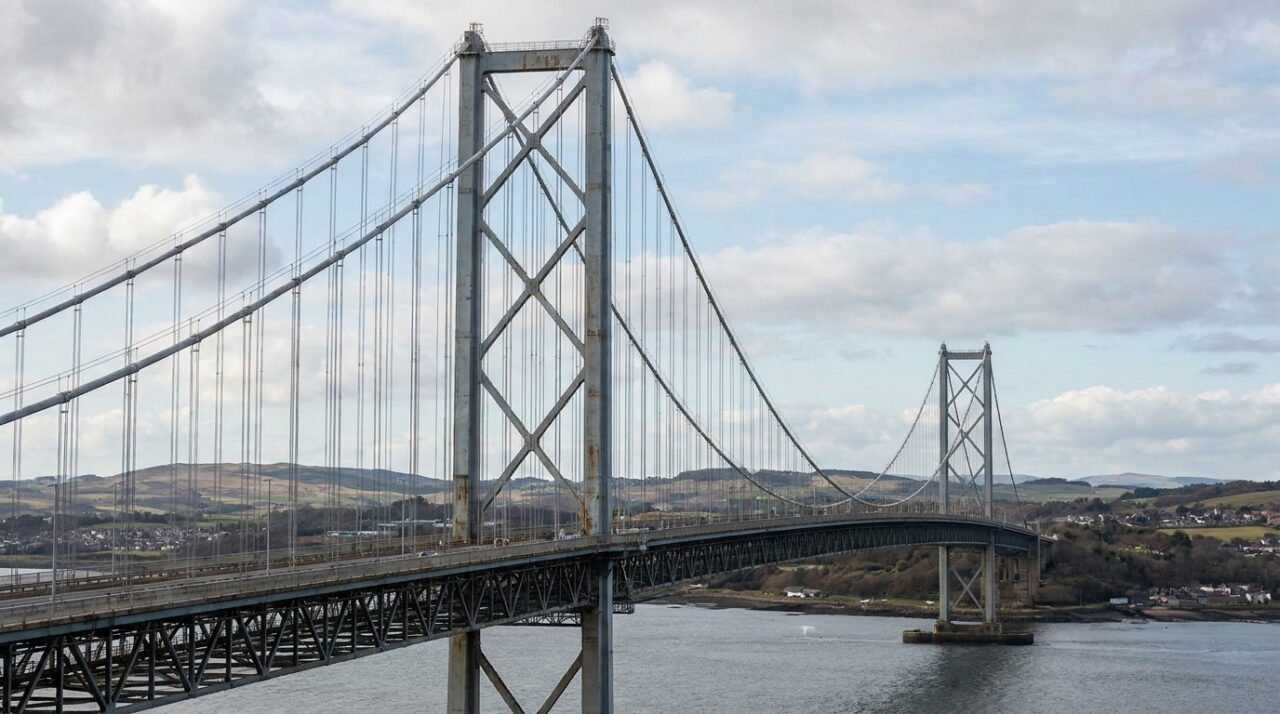

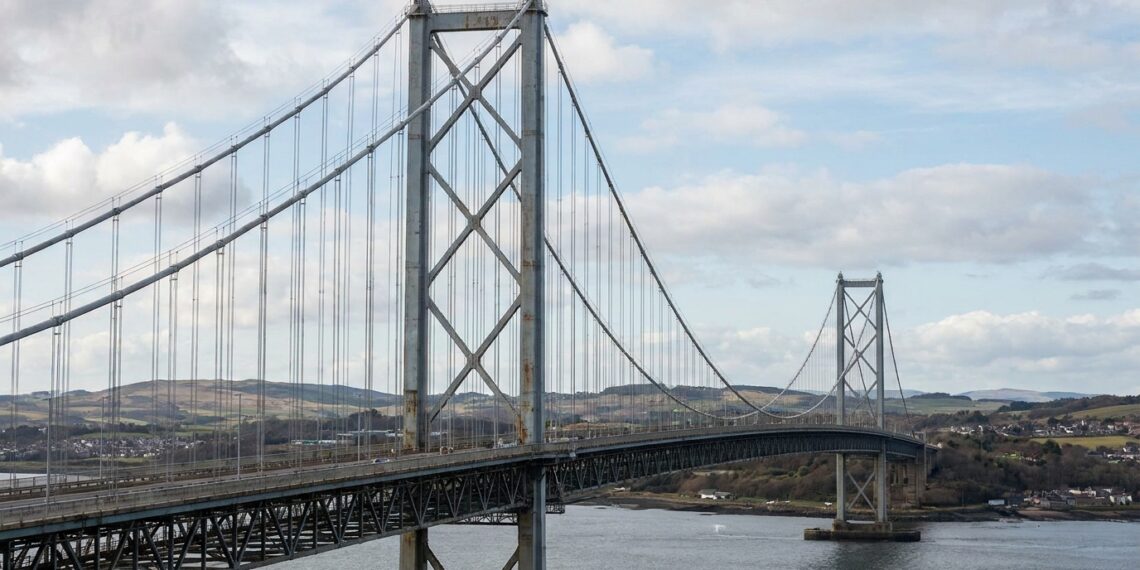

Projetada para vencer o estuário escocês, a Forth Road Bridge utiliza apoios móveis e juntas especiais para absorver variações de comprimento provocadas pela variação de temperatura e cargas dinâmicas.
Por que uma ponte de aço com mais de 1.000 metros de vão precisa se mover sem parar?
Imagine uma barra de metal exposta ao sol: quando esquenta ela estica, e no frio ela encolhe. Em uma casa pequena essa variação é imperceptível, mas em uma estrutura suspensa de aço de grande extensão esse movimento chega a centenas de milímetros. Isso se chama variação de comprimento por coeficiente de dilatação térmica linear.

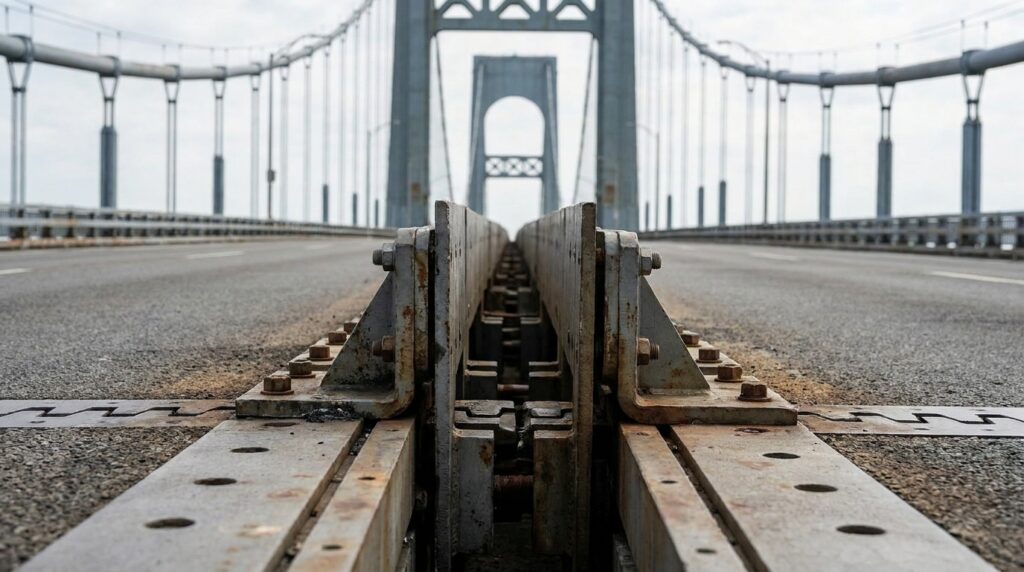

Se o tabuleiro de aço estivesse preso de forma rígida às torres de concreto e aço, a energia do calor geraria uma força gigantesca contra as bases. O material acumulava tanta tensão interna que trincaria os pilares ou entortaria a própria pista. Por isso, os engenheiros instalaram apoios deslizantes e juntas de expansão sob as torres para liberar o movimento longitudinal livremente.
Quais são as dimensões técnicas e métricas reais da Forth Road Bridge?
Para garantir a passagem segura sobre o estuário sem obstruir a navegação, a estrutura foi projetada com números monumentais de engenharia pesada.
Vão livre principal: possui exatamente 1.006 metros de distância sem pilares intermediários, suspensos por cabos de aço retificados de alta resistência.
- Comprimento total da obra: alcança 2.512 metros somando o vão central e os dois vãos laterais de acesso.
- Altura das torres principais: sobem 156 metros acima do nível médio da maré alta no rio Forth.
- Curso total de dilatação do tabuleiro: suporta acomodação longitudinal de até 600 milímetros através de juntas telescópicas de articulação.

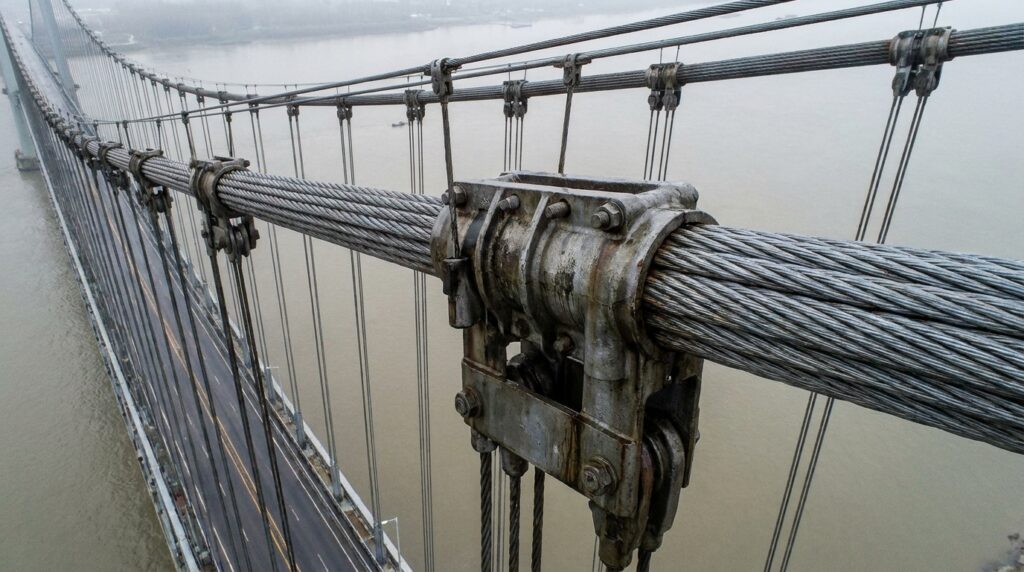

- Massa total de aço estrutural: emprega aproximadamente 39.000 toneladas de aço na superestrutura e nos cabos pendurais.
Como os apoios de roletes e balancins funcionam na prática sob as torres?
O segredo da mobilidade controlada está localizado no ponto de conexão entre o tabuleiro móvel e os pilares fixos. Sob a pista, blocos maciços de aço repousam sobre superfícies polidas revestidas com teflon ou cilindros de rolete temperado, funcionando como patins de alta capacidade de carga.
Quando a temperatura sobe ou o vento empurra a estrutura lateralmente, os apoios rolam e deslizam frações de milímetro por minuto. Ao mesmo tempo, articulações superiores chamadas balancins inclinam ligeiramente para distribuir o peso vertical dos veículos sem concentrar pressão em um único ponto, garantindo a estabilidade global.
Quais normas técnicas orientam o dimensionamento de apoios em pontes?
O projeto de aparelhos de apoio e juntas expansivas obedece a rigorosas diretrizes internacionais, como a norma europeia BS EN 1991-1-5 (Eurocode 1) e as especificações britânicas BS 5400, além da brasileira ABNT NBR 7187 para pontes de concreto e aço.
Esses conjuntos normativos exigem que cada peça seja calculada para suportar a combinação mais desfavorável de temperatura extrema, deformação por fluência, vento de vendaval e fadiga provocada pelo tráfego intenso. O descumprimento desses parâmetros pode travar o apoio, causando trincas graves na fundação.
Quando um engenheiro especialista em estruturas deve inspecionar apoios móveis?
Qualquer sinal de ruído metálico excessivo na passagem de veículos, acúmulo de ferrugem nos roletes ou desnível visível no piso sobre o pilar exige avaliação imediata de um engenheiro especialista em pontes e estruturas de grande porte.
Manutenções preventivas e substituição de aparelhos de apoio usam macacos hidráulicos de altíssima capacidade para levantar temporariamente tabuleiros de milhares de toneladas. Trata-se de uma intervenção de extrema precisão geotécnica e estrutural que jamais pode ser improvisada sem projeto formal.
Contexto importante: Este artigo é informativo. Para projetos estruturais e diagnósticos de obras de arte especiais, recomenda-se avaliação de engenheiro especialista em pontes e estruturas de grande porte, especialmente em contextos de risco de travamento mecânico, fadiga estrutural e corrosão acentuada.
