Ao olhar para as imensas paredes de vidro e as torres pontiagudas de uma catedral medieval, fica difícil imaginar como toneladas de pedra se mantêm de pé sem cimento armado.
Por que as catedrais góticas não desmoronavam com paredes tão finas?
Quando você empilha pedras em um arco redondo tradicional, o peso no topo empurra as paredes para os lados como se quisesse abri-las à força. Na arquitetura gótica, o arco em ponta redireciona essa pressão quase toda para baixo, reduzindo a força empuxo lateral.
Essa mudança na geometria reduz a tensão de tração nas paredes laterais em cerca de 50% em comparação ao arco pleno românico. Com a resultante das forças apontando para o solo, as pedras trabalham em compressão pura, suportando alturas superiores a 40 metros sem abrir fissuras na nave.
Quais eram os elementos técnicos usados para segurar a estrutura?
Cada componente da catedral gótica desempenhava uma função mecânica integrada para garantir o equilíbrio estático do edifício.
Capacidade de carga da alvenaria de pedra: suporta entre 30 e 80 megapascais de pressão sob compressão direta, funcionando como blocos de concreto estrutural antigo.

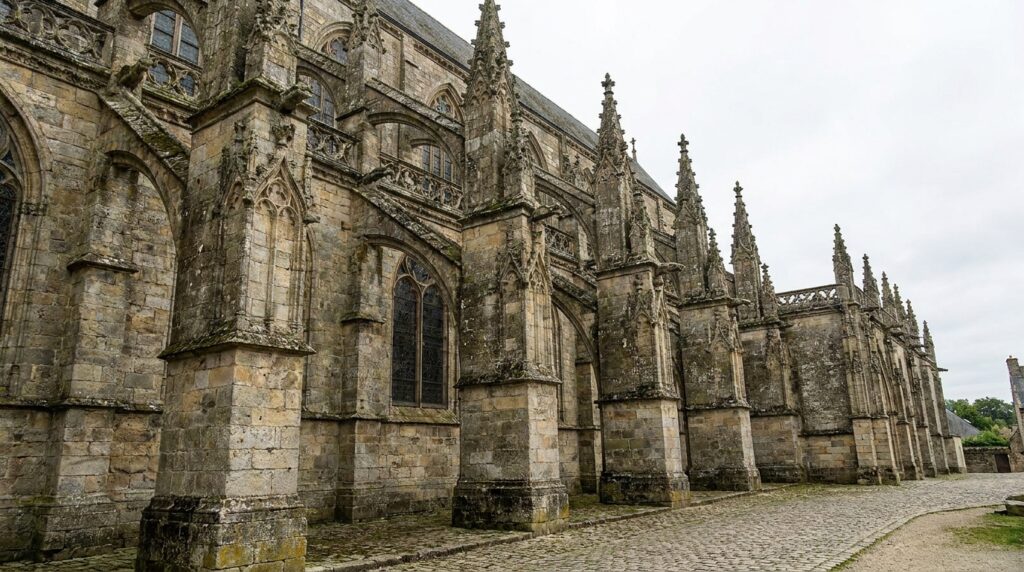

- Arcobotantes de pedra: arcos externos inclinados construídos para transferir a empuxo lateral do teto até os contrafortes externos.

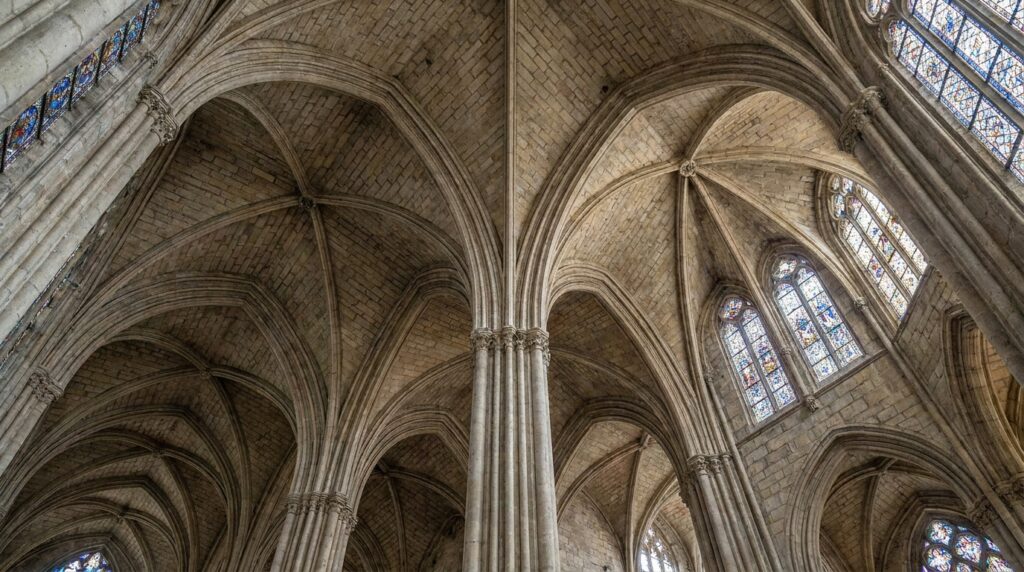

- Nervuras cruzadas: esqueleto de pedra sob a abóbada que canaliza o peso da cobertura para quatro pontos centrais de sustentação.
- Pináculos pesados: torres piramidais sobre os contrafortes que adicionam massa vertical para desviar a força diagonal para o chão.
- Fundações de alvenaria profunda: bases contínuas de pedra cravadas a mais de 6 metros de profundidade no solo firme.
Como a força do teto viajava até o chão da catedral?
Pense na estrutura como uma linha de repasse onde cada peça transfere o peso para a seguinte sem deixar o prédio ceder. O teto de pedra pressiona as nervuras centrais, que enviam esse esforço diretamente aos braços de pedra do arcobotante do lado de fora.
O arcobotante descarrega a força nos pilares externos, que ganham estabilidade extra com o peso dos pináculos no topo. Assim, a energia desce reta até as fundações, liberando a parede interna para receber grandes vitrais.
Quais critérios de engenharia regem a preservação dessas estruturas?
A conservação de edificações históricas em alvenaria segue as diretrizes do comitê internacional ISCARSAH e normas técnicas como a Eurocode 6. Essas regulamentações exigem que qualquer intervenção respeite o comportamento mecânico original da pedra.
Ensaios não destrutivos medem a deformabilidade das pedras e monitoram microfisuras na alvenaria. Dessa forma, especialistas garantem que as cargas de compressão continuem sendo distribuídas conforme o projeto original.
Quando é necessário contratar um engenheiro estrutural para alvenaria histórica?
A presença de trincas diagonais em arcos, deslocamento de contrafortes ou degradação de argamassas em prédios antigos exige avaliação de um engenheiro estrutural especializado em restauração patrimonial.
Intervenções inadequadas, como aplicação de cimento rígido em alvenarias flexíveis, podem causar o esmagamento das pedras antigas. Apenas diagnósticos técnicos com análise de cargas definem o método seguro de consolidação.
Contexto importante: Este artigo é informativo e analisa princípios de engenharia civil histórica. Para intervenções, reformas ou restauros em estruturas antigas e edificações tombadas, é indispensável a contratação de um engenheiro estrutural ou engenheiro especialista em restauração patrimonial qualificado.
