Sustentar o peso colossal de uma albufeira exige transformações geotécnicas capazes de anular forças hidráulicas devastadoras. Represar o fluxo de grandes bacias hidrográficas impõe um desafio extremo de engenharia, onde qualquer falha na fundação pode causar o colapso catastrófico da estrutura.
Por que uma parede de concreto consegue segurar bilhões de litros de água sem tombar?

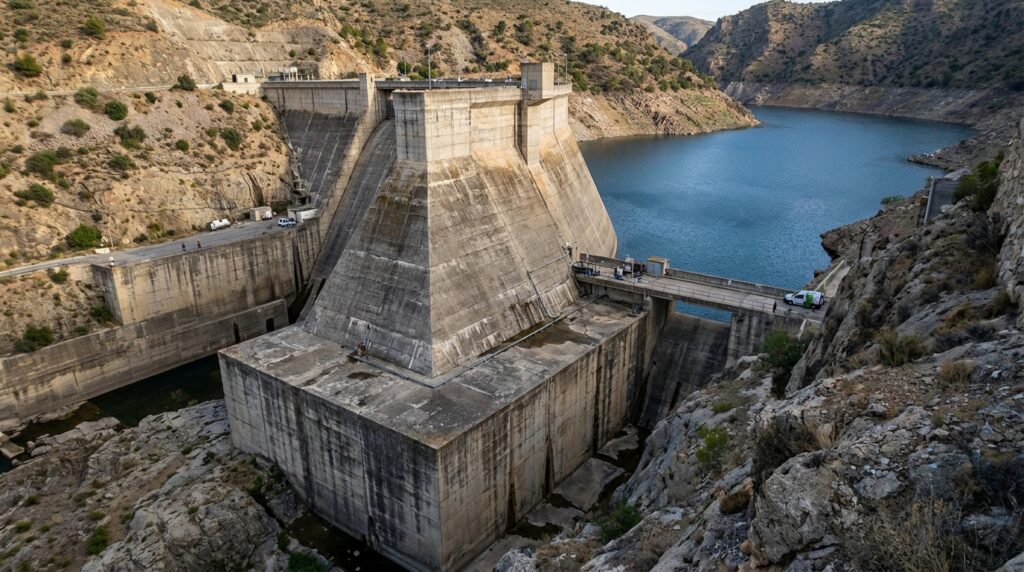

Segurar a força de uma lâmina d’água profunda exige mais do que uma barreira física espessa. A água empurra o concreto lateralmente tentando fazer a estrutura deslizar ou tombar. A engenharia resolve essa ameaça utilizando o próprio peso do maciço para esmagar a base contra o solo rochoso, gerando estabilidade por gravidade.
A pressão hidrostática aumenta com a profundidade, atingindo cerca de 1,5 MPa no pé de uma barragem de 150 metros. O perfil trapezoidal da alvenaria direciona a resultante dessas forças para o centro da fundação, mantendo o conjunto equilibrado.
Quais são as dimensões e parâmetros geotécnicos de uma grande barragem?
O projeto de uma obra hidráulica de grande porte mobiliza volumes massivos de concreto e exige sondagens profundas do leito rochoso antes do primeiro lançamento do material.
Capacidade do reservatório: armazena até 12 bilhões de m³ de água, criando uma albufeira que exerce pressão hidráulica contínua sobre a estrutura.
- Altura da crista: atinge 196 metros do leito do rio até o topo, valor equivalente a um prédio residencial de 65 andares.

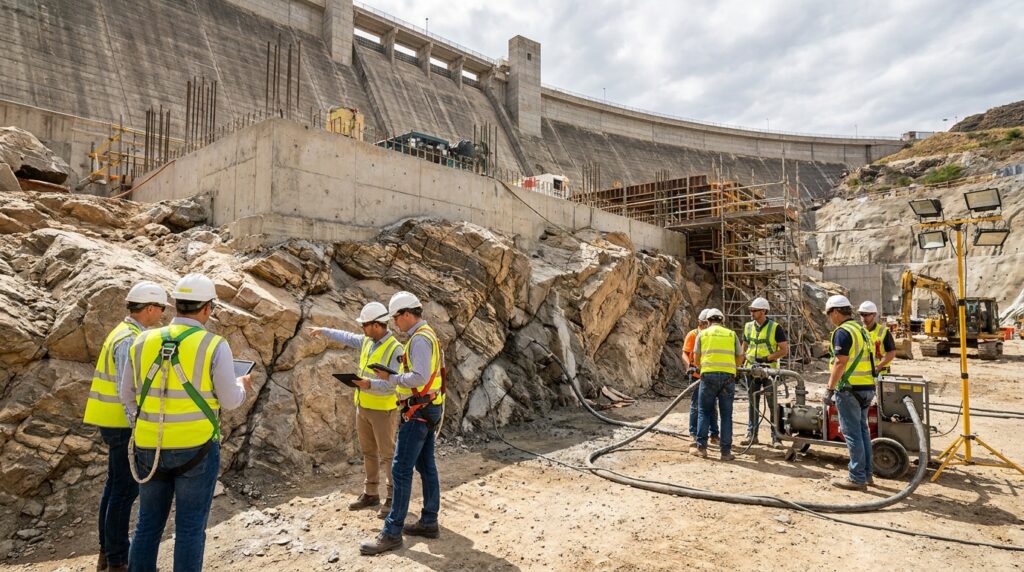

- Profundidade da cortina de vedação: perfurações de até 80 metros na rocha preenchidas com nata de cimento sob alta pressão.
- Resistência do concreto massa: traço especial projetado para suportar compressão de 30 MPa sem trincar pelo calor de hidratação.
- Capacidade do vertedouro: calhas dimensionadas para escoar até 60.000 m³/s de água durante cheias extremas sem erosão da base.
Como a água infiltrada no solo é controlada para não empurrar a barragem para cima?
A água do reservatório tenta passar por microfissuras na rocha abaixo da fundação. Esse fluxo gera uma força vertical conhecida como subpressão, que funciona como um macaco hidráulico tentando erguer a estrutura. Para anular esse efeito, engenheiros escavam galerias de drenagem dentro do próprio corpo de concreto.
Drenos verticais captam o líquido infiltrado e o direcionam para poços de esgotamento. Essa rede alivia até 70% da pressão de levante na base da alvenaria, garantindo que o concreto permaneça ancorado na rocha sã.
Como a instrumentação de campo detecta deformações imperceptíveis em grandes barragens?
Garantir a integridade de um maciço requer o acompanhamento contínuo de movimentações na escala de milímetros. Piezômetros e pêndulos diretos medem a resposta da estrutura às variações de temperatura e ao nível do reservatório.
A leitura computadorizada desses sensores gera gráficos que alertam as equipes de engenharia sobre alterações de vazão ou deslocamento com antecedência.
Abaixo, um vídeo do canal Comitê Brasileiro de Barragens (YouTube) que aprofunda o tema:
Quais normas técnicas brasileiras regulam a segurança estrutural de barragens?
O dimensionamento de maciços hidráulicos no Brasil segue a norma ABNT NBR 13028 e as resoluções da Agência Nacional de Águas e Saneamento Básico (ANA). A legislação exige a manutenção atualizada do Plano de Ação de Emergência e inspeções periódicas.
Os coeficientes de segurança aplicados nos cálculos consideram cenários operacionais normais e eventos extremos, assegurando estabilidade mesmo sob sismos induzidos ou cheias milenares.
Quando é necessário contratar um engenheiro especialista em barragens e geotecnia?
Projetos de alteamento, análises de infiltração ou laudos de estabilidade em reservatórios industriais exigem a atuação direta de um engenheiro geotécnico ou engenheiro de barragens. O profissional habilitado assume a responsabilidade técnica pelas simulações de fluxo e ruptura.
Reparos improvisados em vertedouros ou no pé do talude sem respaldo técnico podem acelerar processos de erosão interna e comprometer a segurança de toda a região a jusante.
Contexto importante: Este artigo é informativo. Para projetos estruturais, laudos de estabilidade ou intervenções hidráulicas em reservatórios, recomenda-se avaliação de engenheiro geotécnico ou especialista em engenharia de barragens, especialmente em contextos de risco de infiltração, erosão interna ou comprometimento estrutural.
