Entenda a física de estabilidade, atrito e empuxo hidráulico que impede que estruturas colossais sejam empurradas ou tombadas pela força da água. Segurar o impulso de reservatórios com bilhões de metros cúbicos de água exige que a engenharia transforme o peso da própria estrutura na sua principal defesa contra o tombamento.
Por que o peso do concreto impede que uma barragem seja empurrada pelo rio?
Quando você tenta empurrar um armário pesado e cheio de livros, percebe que quanto mais pesado ele é, mais difícil fica fazê-lo deslizar pelo chão. Nas barragens de gravidade, a engenharia usa essa mesma regra física para impedir que a água mova o muro de concreto.

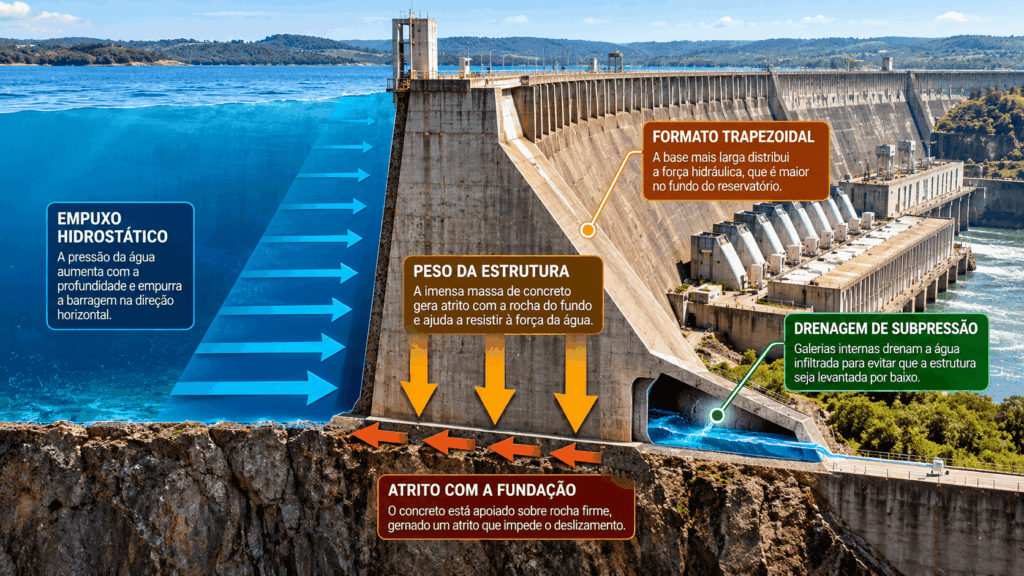

A força da água, chamada de empuxo hidrostático, empurra a parede horizontalmente e aumenta à medida que a profundidade cresce. Para contrabalançar essa pressão, a estrutura usa sua imensa massa de concreto instalada sobre rocha firme, gerando um atrito tão alto na fundação que a força da água não consegue deslocá-la.
Quais são as dimensões e parâmetros técnicos que garantem a estabilidade?
O dimensionamento de uma estrutura desse porte exige volumetria calculada para suportar variações extremas de vazão e pressão ao longo de décadas.
Volume total de concreto: consome cerca de 12,3 milhões de m³ de concreto no complexo de barragens da Usina de Itaipu Binacional.
- Volume de água retido no reservatório: armazena até 29 bilhões de m³ de água cobrindo uma área de 1.350 km².
- Altura máxima da estrutura: atinge 196 metros do topo até a fundação rochosa profunda.

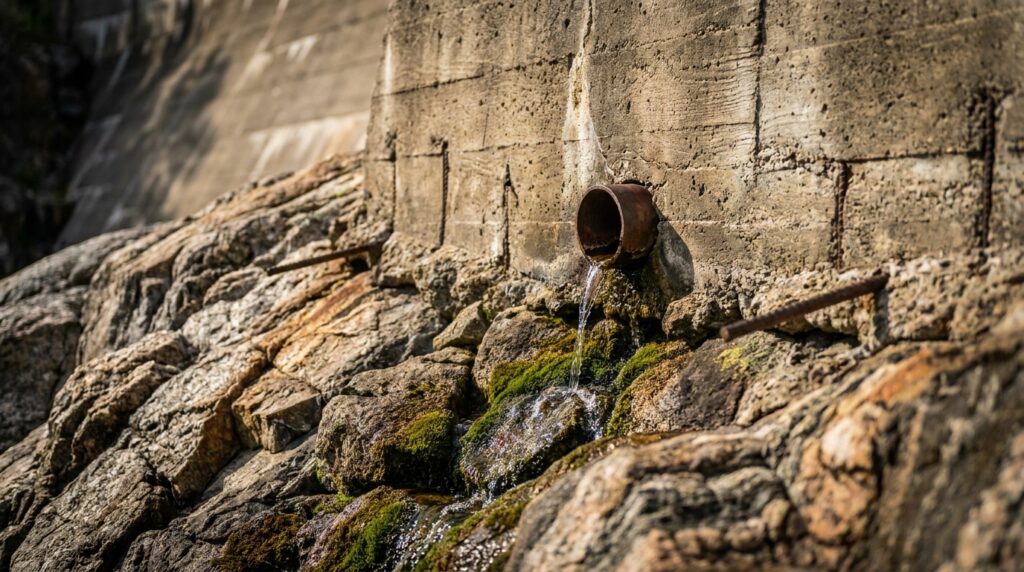

- Galeria de drenagem de subpressão: túneis internos escavados na base para coletar a água de infiltração e reduzir a pressão ascendente.
- Fator de segurança ao deslizamento: índice projetado acima de 1,5 para garantir que o atrito no leito rochoso supere qualquer surto de vazão.
Como o formato trapezoidal ajuda a conter a pressão no fundo da represa?
Se você mergulhar no fundo de uma piscina funda, sentirá uma pressão muito maior nos ouvidos do que na superfície. Nas represas, a água funciona exatamente da mesma forma, pressionando a base com muito mais força do que o topo.
Por isso, as paredes do muro são projetadas no formato de triângulo ou trapézio, ficando muito mais largas na parte inferior. Essa geometria triangular alinha o centro de gravidade do concreto com a linha de impulso do fundo, garantindo que o peso esmague a estrutura contra a rocha e evite o tombamento para a frente.
O que a engenharia hidráulica ensina sobre os componentes de uma represa?
O funcionamento seguro de uma barreira hidráulica exige compreender como o corpo da estrutura se integra aos vertedouros e às galerias de drenagem no interior da parede.
O vídeo a seguir detalha a anatomia técnica de uma barragem e os elementos essenciais para o controle de vazão e segurança.
Abaixo, um vídeo do canal Igor Kipgen que aprofunda o tema:
Quais normas regulamentam a segurança e os limites dessas estruturas?
No Brasil, a segurança de barragens é regulada pela Lei Federal nº 12.334/2010 (Política Nacional de Segurança de Barragens), com fiscalização da ANA (Agência Nacional de Águas e Saneamento Básico) e diretrizes técnicas da ABNT NBR 13028.

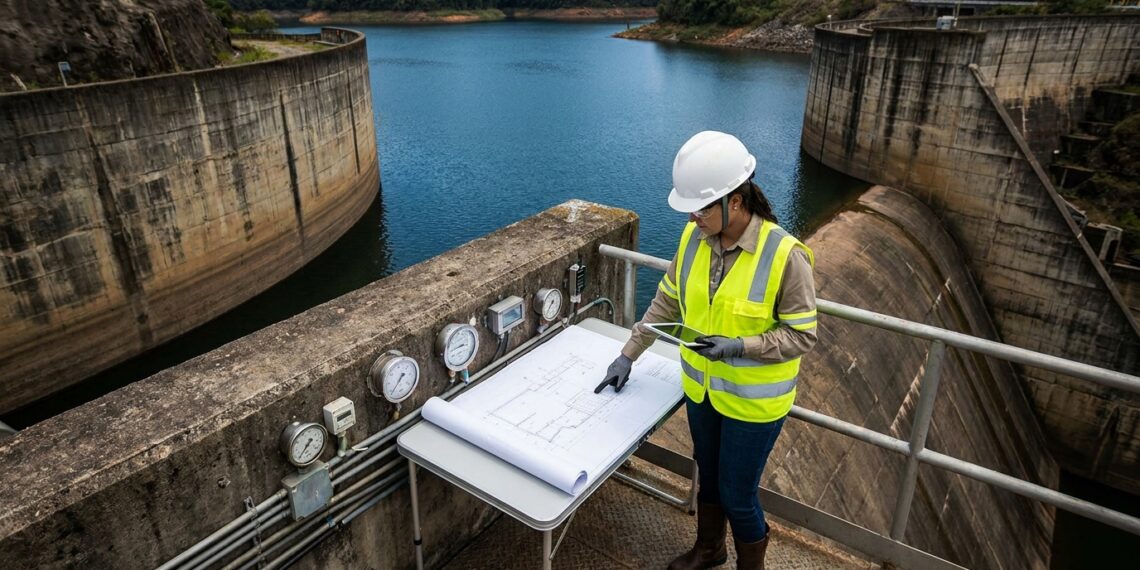

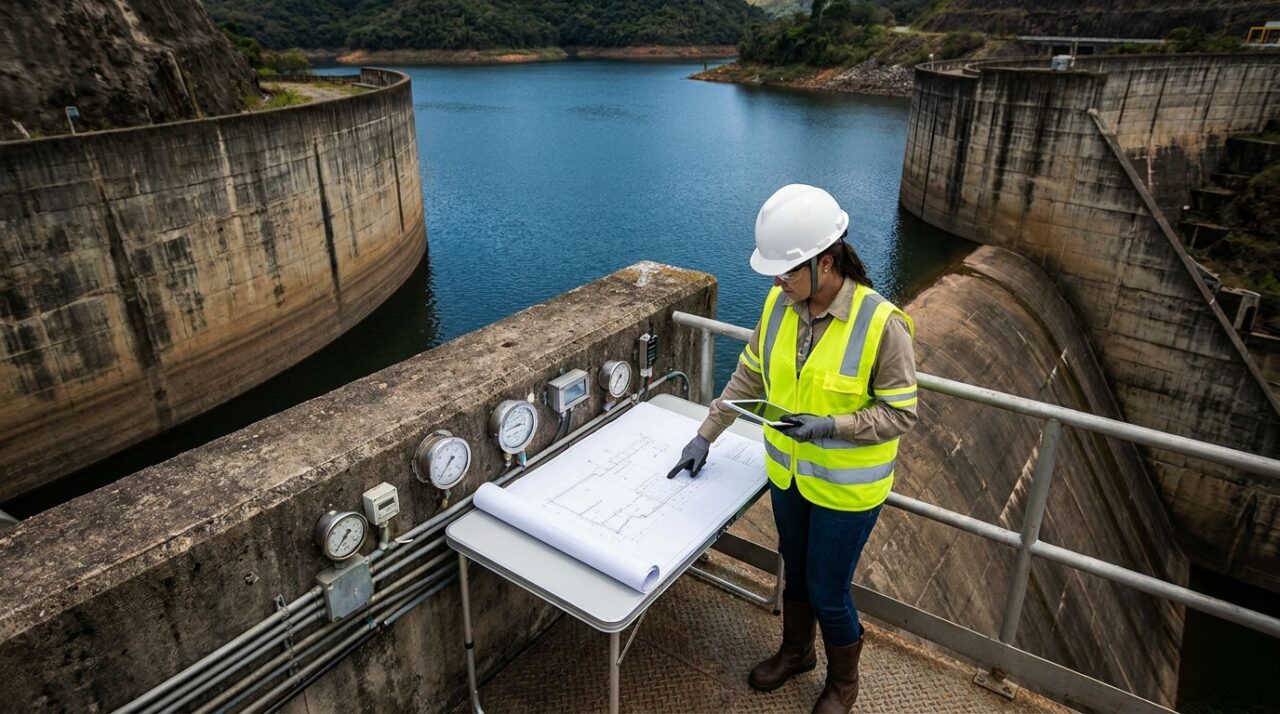

Essas normas exigem inspeções periódicas com piezômetros e medidores de vazão para monitorar a subpressão sob a base. Seguir esses padrões garante que vazamentos internos sejam corrigidos antes de comprometer a integridade da fundação.
Quando é necessário chamar um engenheiro especialista em barragens?
Qualquer projeto de retenção de água ou alteração no vertedouro exige a contratação obrigatória de um engenheiro de barragens ou de um engenheiro geotécnico habilitado.
Não é uma obra que você executa por conta própria porque o cálculo do volume de cheia e a resistência do solo exigem ensaios laboratoriais e responsabilidade técnica legal.
Contexto importante: Este artigo é informativo. Para projetos de retenção de água, reservatórios e contenções de grande porte, recomenda-se a avaliação de um engenheiro de barragens / engenheiro geotécnico, mitigando riscos de infiltração, galgamento ou ruptura estrutural.
