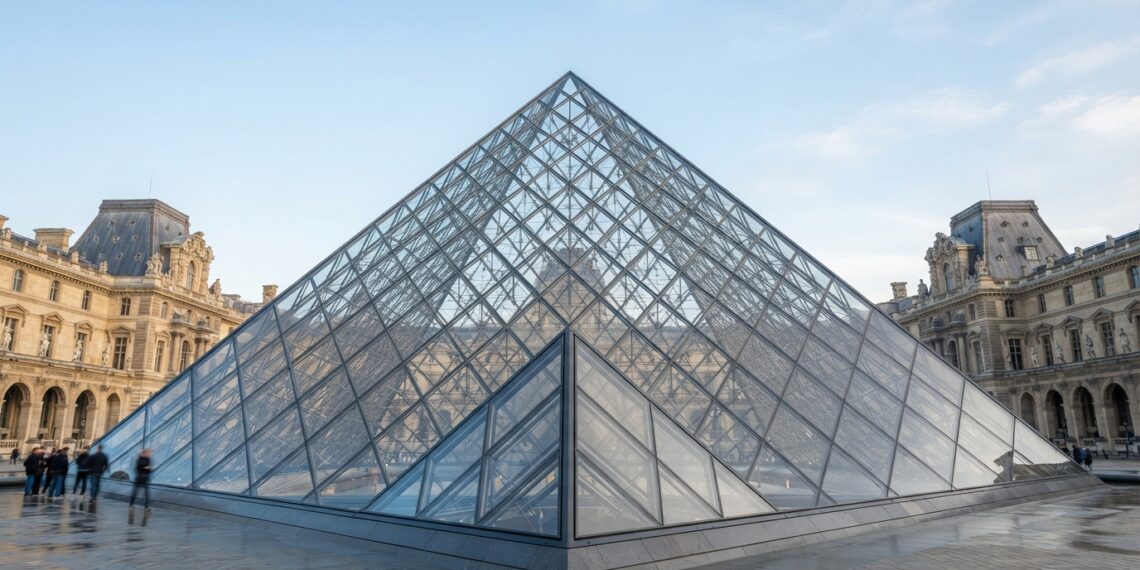

O arquiteto I. M. Pei e a equipe do Musée du Louvre projetaram uma estrutura tridimensional de aço, alumínio e vidro capaz de criar uma nova entrada subterrânea sem ocultar as fachadas do palácio histórico.
Por que uma pirâmide transparente foi a solução ideal para a entrada do museu?
Quando milhares de pessoas precisam acessar galerias subterrâneas de forma simultânea, construir uma portaria convencional sobre o solo bloqueia a visão dos edifícios históricos ao redor. Para evitar a obstrução visual no pátio central, a arquitetura adotou a geometria piramidal por ser a forma tridimensional de maior estabilidade natural.
Os arcos e cabos de aço funcionam como uma teia tensionada que transfere todo o peso para o perímetro de fundação. Com isso, a estrutura alcança alta rigidez estrutural usando a menor quantidade possível de material metálico, garantindo luminosidade abundante para o saguão subterrâneo.
Quais são as especificações técnicas da estrutura metálica e envidraçada do Louvre?
O dimensionamento estrutural da obra executada no Musée du Louvre integrou caixilharia de alta precisão e ligas metálicas especiais para resistir às cargas de vento e variações térmicas de Paris.
Carga estrutural total: a pirâmide atinge 200 toneladas de peso próprio, somando 95 toneladas de estrutura de aço e 105 toneladas de caixilharia de alumínio com vidros.
- Geometria e altura da pirâmide: base quadrada com 35 metros de lado e elevação total de 21 metros até o vértice.

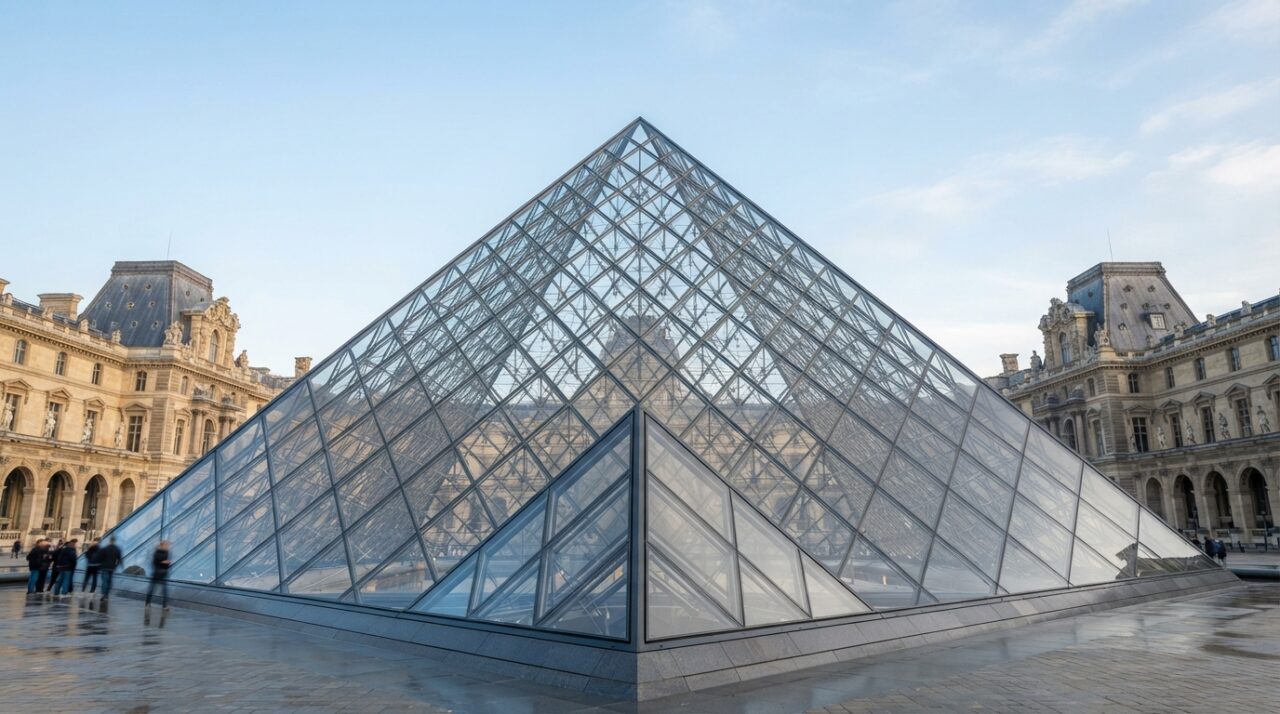

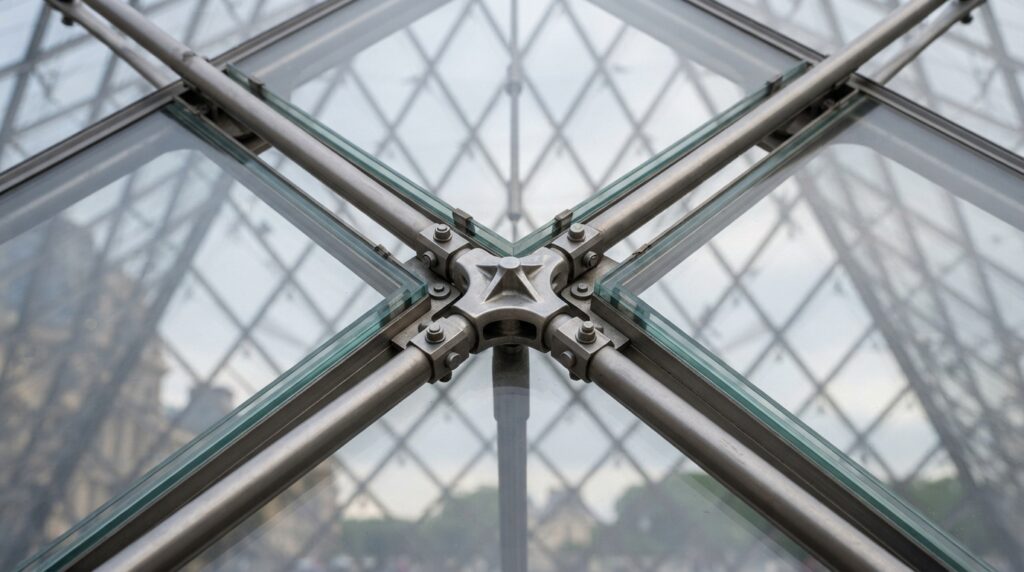

- Rede de barras e nós articulados: malha tridimensional composta por 6.000 barras metálicas tubulares conectadas por 2.150 nós inoxidáveis.
- Quantidade de painéis envidraçados: fechamento composto por quase 800 painéis, sendo exatamente 603 losangos e 70 triângulos perfeitamente lapidados.
- Pesquisa e desenvolvimento de vidro: investimento de dois anos de testes laboratoriais pela fabricante Saint-Gobain para formular o vidro Diamant.
Como os engenheiros eliminaram a tonalidade esverdeada do vidro tradicional?
O vidro float comum contém impurezas de óxido de ferro que deixam as placas com um tom verde garrafa quando vistas em ângulos inclinados. Se o vidro padrão fosse instalado no pátio do museu, a pedra calcária ocre dos edifícios clássicos ganharia uma tonalidade escura e alterada.
Para resolver a distorção cromática, os engenheiros desenvolveram um processo de fundição com areia branca de altíssima pureza. A eliminação do ferro garantiu um índice de transmissão luminosa superior a 92%, tornando os painéis de 21 milímetros de espessura quase invisíveis a olho nu.
O que os documentários de arquitetura revelam sobre a construção da pirâmide?
Estudos sobre a obra de I. M. Pei mostram como os calculistas da consultoria de engenharia Arup desenharam conexões articuladas para absorver o vento sem trincar as placas de vidro.
Análises detalhadas da estrutura tridimensional explicam o funcionamento da treliça espacial e como a iluminação natural atinge a praça de recepção subterrânea.
Abaixo, um vídeo do canal UrbArchitect que aprofunda o tema:
Quais normas técnicas de engenharia regem o projeto de fachadas e coberturas de vidro?
O projeto estrutural de coberturas translúcidas no Brasil segue as recomendações da ABNT NBR 7199, que estabelece os requisitos para projeto e execução de vidros na construção civil, e da ABNT NBR 8800 para estruturas de aço.
As normas internacionais da Eurocode 3 e Eurocode 1 foram aplicadas no projeto francês para garantir que os painéis laminados suportem impacto de granizo, acúmulo de neve e esforços de sucção do vento sem sofrer deflexão excessiva.
Quando é necessário contratar um especialista em fachadas e estruturas metálicas?
Projetos que utilizam grandes vãos envidraçados ou estruturas tridimensionais exigem a consultoria técnica de um engenheiro especialista em estruturas metálicas ou consultor de fachadas de vidro.
O dimensionamento de caixilhos e coberturas transparentes não deve ser feito de forma empírica porque falhas na ancoragem ou escolha incorreta da folga de dilatação causam trincas espontâneas nas peças. Apenas cálculos de elementos finitos garantem a segurança mecânica e a vedação contra infiltrações de água.
Contexto importante: Este artigo é informativo. Para projetos estruturais locais similares, recomenda-se avaliação de engenheiro especialista em estruturas metálicas / consultor de fachadas de vidro, especialmente em contextos de risco de trincas mecânicas, infiltração de água e falha de ancoragem sob cargas de vento.
