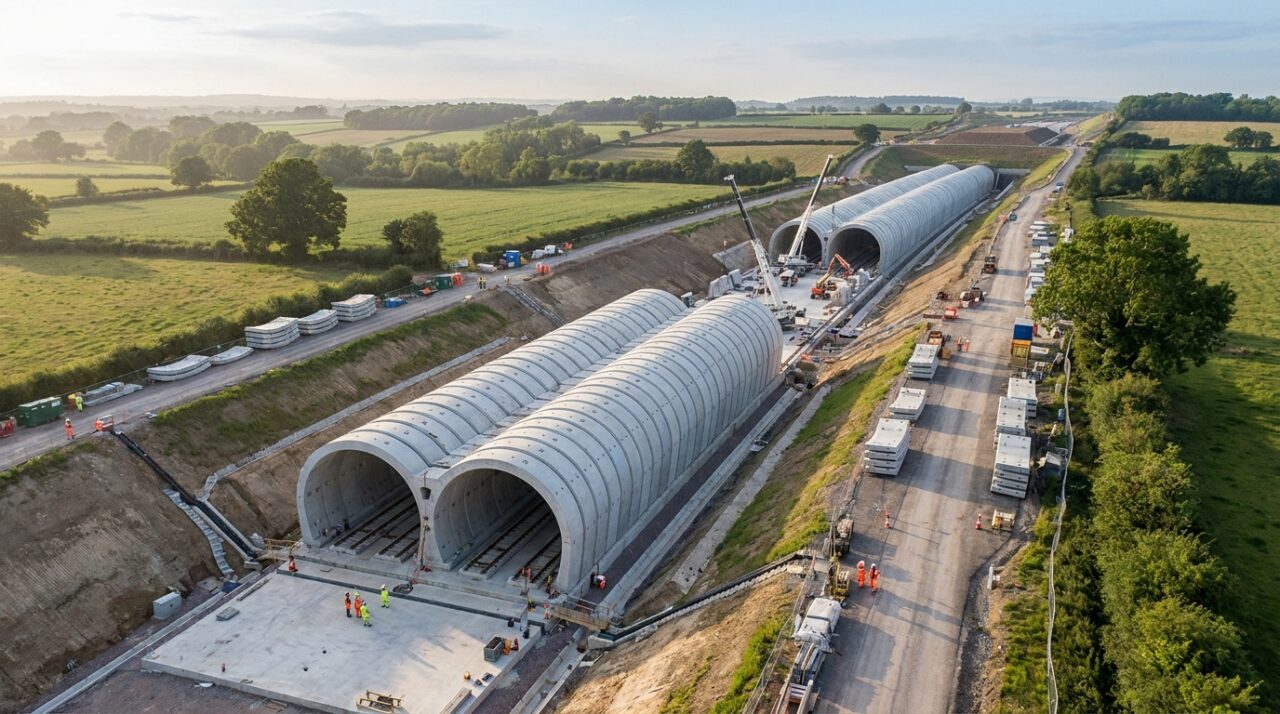

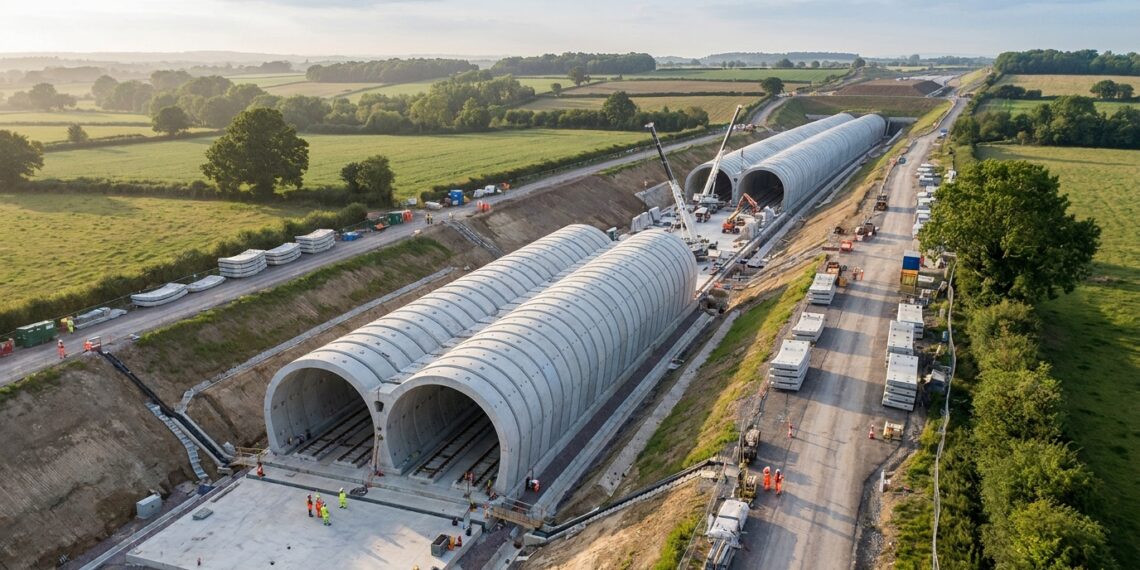

A montagem do túnel verde de Chipping Warden na Inglaterra foi concluída com mais de 5 mil peças pré-moldadas de concreto encaixadas acima do solo. A construção de ferrovias de alta velocidade exige atravessar zonas rurais sem destruir o ecossistema nem gerar ruído excessivo nas comunidades vizinhas. Em Chipping Warden, a engenharia britânica concluiu a estrutura de um túnel de 2,4 km montado totalmente acima do solo antes do reaterro.
Por que montar um túnel acima do solo e depois cobri-lo com terra?
Quando pensamos em túneis, imaginamos grandes tatuzões escavando rochas a dezenas de metros de profundidade. Em vales rurais com relevo suave, escavar poços profundos encarece a obra, então os engenheiros abrem uma trincheira rasa, montam o túnel na superfície e depois o cobrem com o próprio solo extraído — o chamado túnel cortado e coberto.

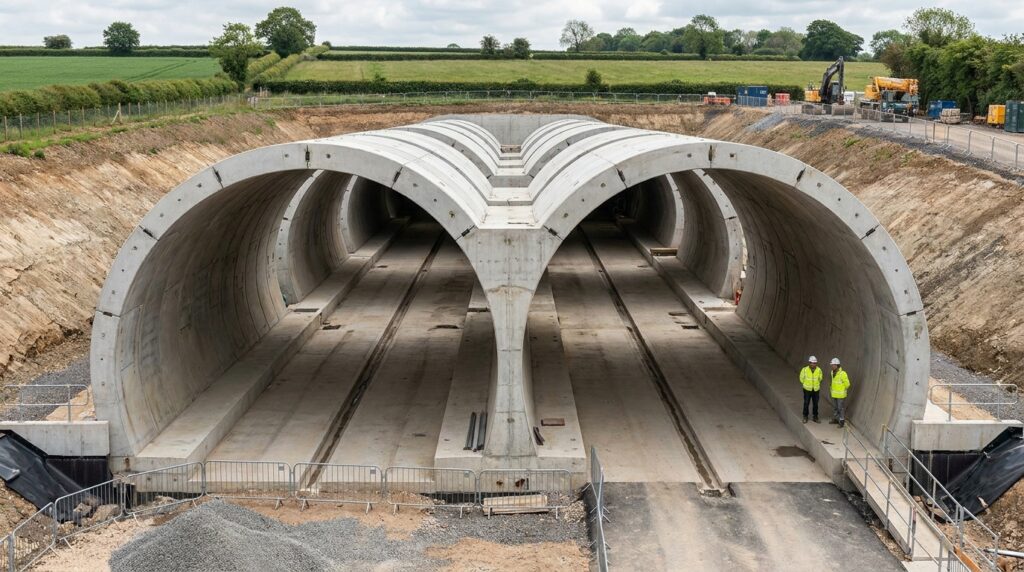

O projeto adota o perfil transversal de duplo arco em M, feito com blocos pré-moldados de concreto armado. Essa geometria em arco distribui o peso da camada de terra uniformemente para as fundações laterais e centrais, atingindo módulo de elasticidade do concreto superior a 35 GPa — cerca de três vezes mais rígido que a alvenaria comum.
Quais são os números e materiais usados no túnel de Chipping Warden?
A fabricação em indústria fora do canteiro permitiu padronizar a mistura de concreto e garantir controle rigoroso de qualidade nas peças antes do envio. Abaixo estão as especificações técnicas da obra executada pela HS2 Ltd e pelo consórcio EKFB:
Total de segmentos pré-moldados: montagem de 5.020 blocos de concreto armado encaixados de forma modular ao longo de toda a extensão do túnel.
- Extensão total da estrutura: túnel com 2,4 quilômetros de comprimento contínuo sob a paisagem rural.
- Peso das maiores peças: blocos estruturais que atingem até 43 toneladas cada um.
- Geometria em duplo arco: formato em M com galerias separadas para os trens que trafegam em sentidos opostos.
- Pórticos porosos dissipadores: estruturas de entrada e saída projetadas para amortecer a onda de pressão de ar a 320 km/h.
Como funciona a montagem e o reaterro na engenharia de túneis verdes?
Primeiro, as equipes escavam uma trincheira rasa e aplicam uma laje de fundação em concreto. Guindastes de grande capacidade posicionam os segmentos pré-moldados fabricados na usina de Derbyshire, unindo os elementos com juntas de vedação impermeáveis.
Depois que o esqueleto estrutural fica pronto, a terra retirada na escavação inicial é devolvida sobre a abóbada e compactada. Na camada superior, o plantio de arbustos e árvores nativas reconecta os corredores ecológicos para a fauna local.

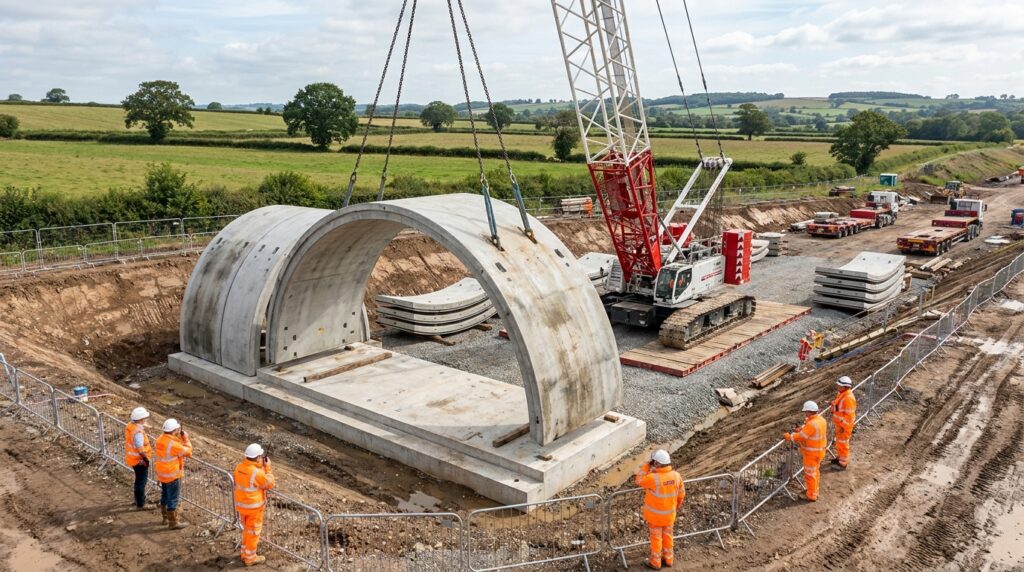

Como as peças de 43 toneladas foram encaixadas no canteiro de obras?
O transporte dos 5.020 segmentos exigiu uma operação logística coordenada entre a usina em Derbyshire e o canteiro em Northamptonshire. Carretas pesadas entregaram as peças em horários programados para evitar transtornos no tráfego das rodovias locais.
O registro em vídeo divulgado pela construtora mostra a elevação do último segmento de concreto, completando o arco do túnel. O avanço progressivo dos guindastes permitiu fechar a estrutura no prazo estabelecido.
Abaixo, um vídeo do canal oficial da HS2 Ltd que mostra a montagem final em timelapse:
Quais normas técnicas regem a fabricação de elementos pré-moldados enterrados?
O dimensionamento de estruturas pré-moldadas de concreto para ferrovias segue os critérios do Eurocode 2 (BS EN 1992). Essa norma define exigências rígidas para cobrimento de armaduras, resistência à compressão do concreto e fadiga causada pela passagem diária de composições pesadas.
Além das diretrizes europeias, os manuais técnicos da HS2 Ltd e as recomendações da ICE (Institution of Civil Engineers) orientam o projeto dos pórticos porosos. As simulações computacionais garantem estabilidade e vida útil projetada de 120 anos sem necessidade de grandes reformas.
Quando é necessário contratar um especialista em engenharia estrutural ou geotecnia?
O planejamento de estruturas enterradas, muros de arrimo ou contenções exige parecer feito por um engenheiro geotécnico e um engenheiro estrutural. A análise do solo determina o comportamento das pressões de terra e a drenagem necessária no aterro.
Intervenções em aterros ou encostas executadas sem cálculo técnico podem sofrer recalques ou infiltrações graves. A consultoria profissional assegura que a estrutura suporte as cargas de projeto com total segurança.
Contexto importante: Este artigo é informativo. Para projetos estruturais locais similares, recomenda-se avaliação de engenheiro civil / engenheiro geotécnico, especialmente em contextos de risco de sobrecarga de solo, infiltração ou comprometimento estrutural.
