Com 1.000 peças de concreto moldadas individualmente, uma ponte de 3,4 km foi montada sobre lagos, rios e estradas para se tornar a maior ponte ferroviária do Reino Unido.
Por que construir uma ponte de 3,4 km peça por peça sobre os lagos?
Você já tentou montar uma mesa longa apoiando a estrutura sobre uma grama lamacenta sem afundar o piso? Quando uma obra precisa atravessar lagos e pântanos sem poluir a água, jogar concreto líquido diretamente sobre fôrmas no local é inviável.

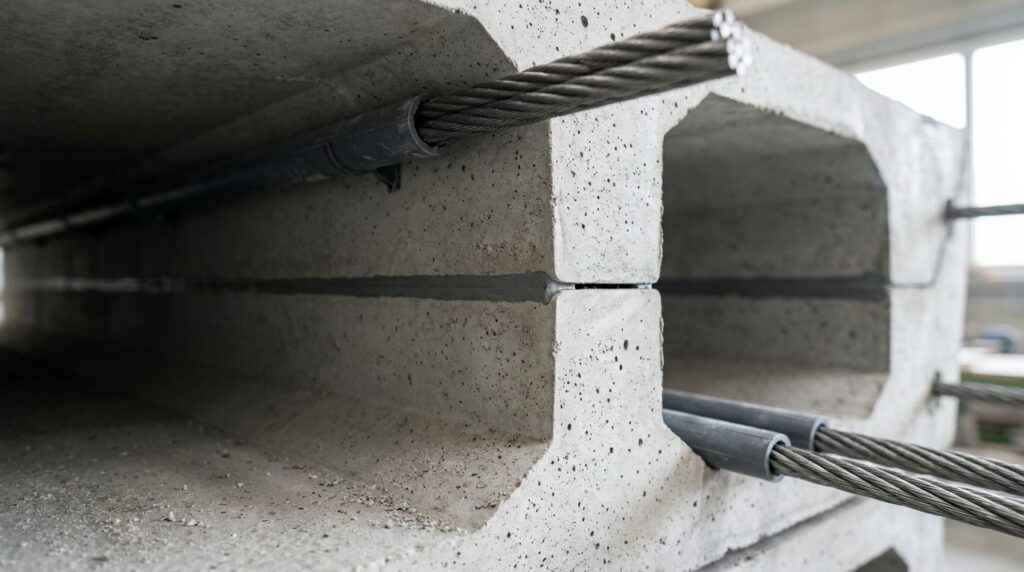

A solução do consórcio Align JV foi fabricar o tabuleiro em blocos no solo e transportá-los suspensos. Cada pedaço vazado é feito de concreto protendido com cabos de aço tensionados, garantindo rigidez contra a vibração dos trens sem sobrecarregar as fundações. Assim, a estrutura ganha leveza extrema e a água dos lagos permanece intacta.
Quais são as dimensões e especificações técnicas do Colne Valley Viaduct?
Os números desta infraestrutura refletem o rigor exigido pela ferrovia de alta velocidade High Speed 2. Cada componente foi dimensionado para absorver esforços dinâmicos intensos ao longo de décadas.
Comprimento total da estrutura: possui exatamente 3,38 quilômetros de extensão contínua, superando qualquer outra ponte ferroviária no Reino Unido.
- Peso total do tabuleiro: soma 116.000 toneladas de concreto de alta resistência distribuídas ao longo de 57 vãos.
- Segmentos pré-moldados: contempla exatamente 1.000 blocos individuais fabricados em fôrmas ajustáveis no canteiro.
- Vão central máximo: alcança 80 metros de distância entre pilares nas travessias sobre os lagos.
- Velocidade de projeto: suporta trens a até 320 km/h com deflexão estrutural mínima, evitando desgaste nos trilhos.

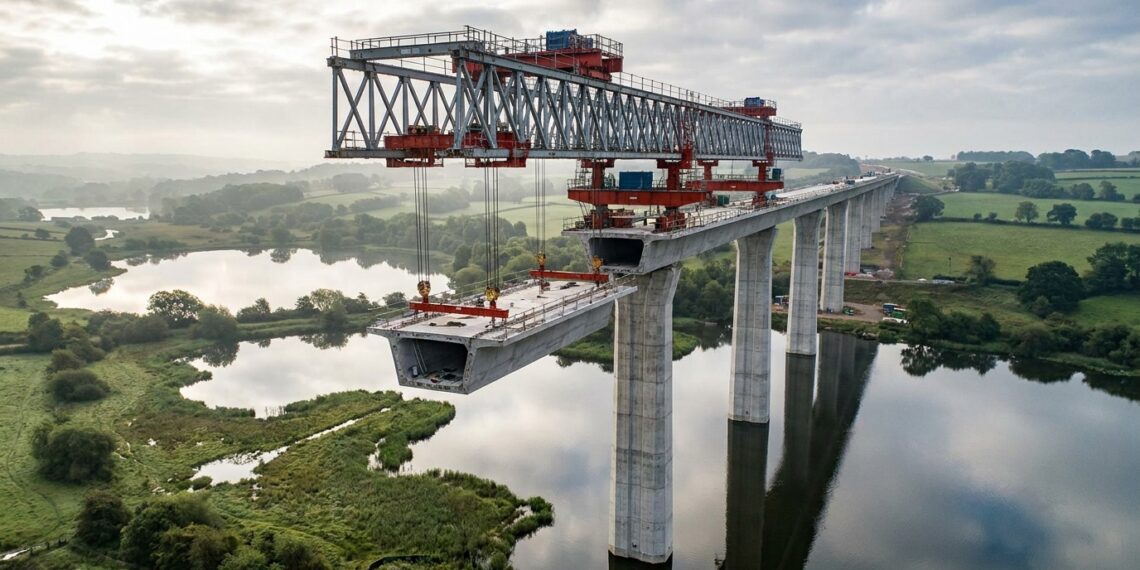

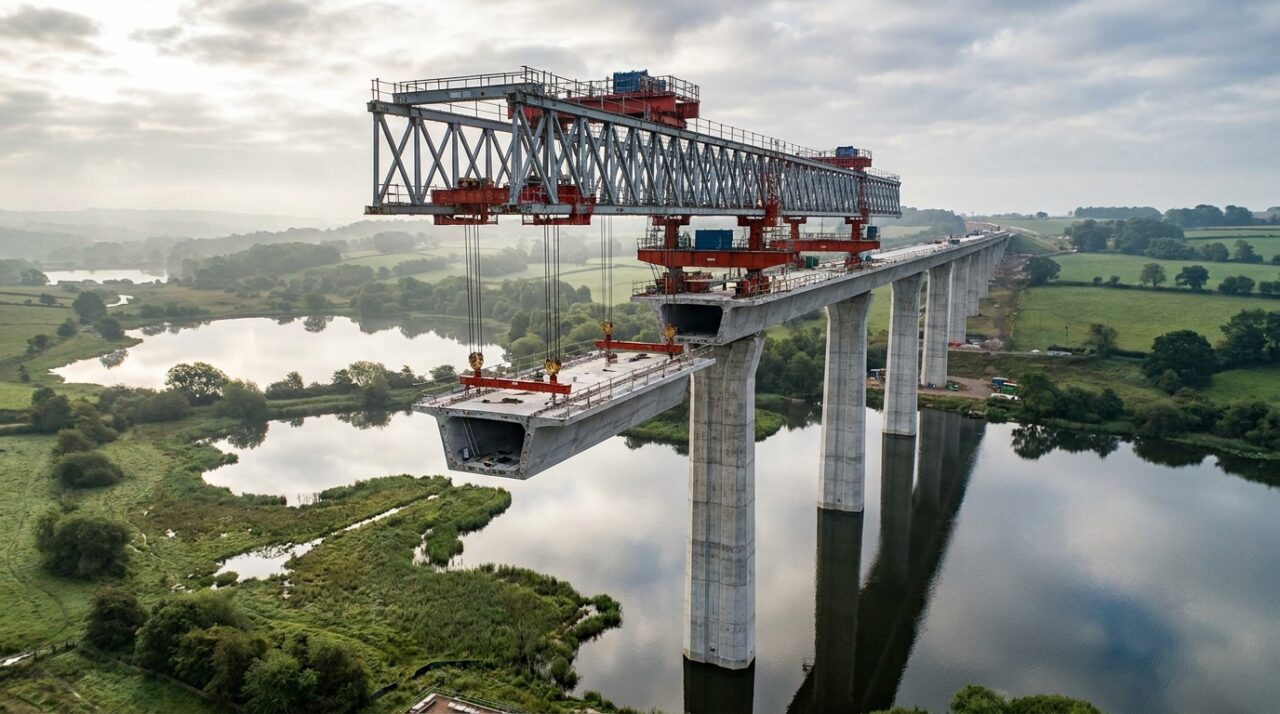

Como a treliça de lançamento de 160 metros posicionou as peças no ar?
Imagine uma ponte rolante gigante sobre rodas que avança de pilar em pilar no alto, segurando os blocos no ar enquanto os operários colam peça por peça. Foi exatamente esse o papel da guindaste treliçada usada na obra.
O equipamento de lançamento içava os segmentos pré-moldados, alinhava as peças milimetricamente e passava cabos de aço internos para aplicar a protensão. Após aplicar a resina epóxi e tracionar os cabos, a viga inteira travava no ar e a máquina avançava para o pilar seguinte. Então a ponte foi construída do alto sem tocar nos lagos abaixo.
Como os engenheiros montaram a estrutura de 116 mil toneladas sobre a água?
O desafio logístico envolveu transformar o canteiro em uma fábrica temporária automatizada. Mais de 1.000 peças de concreto foram produzidas em uma linha de montagem ao lado do viaduto.
Veículos de transporte especial levaram cada bloco pesado diretamente até a base da treliça de montagem. Esse processo minimizou o transporte de insumos por estradas públicas da região.
Abaixo, um vídeo do canal oficial da HS2 Ltd que aprofunda o tema:
Quais normas técnicas garantem a estabilidade de uma ponte para trens a 320 km/h?
Pontes ferroviárias de alta velocidade precisam cumprir critérios rigorosos de rigidez estática e dinâmica estabelecidos na norma europeia Eurocode 2 (BS EN 1992). O objetivo é evitar ressonâncias quando o trem passa em velocidade máxima.
Além da capacidade estrutural, o conjunto foi dimensionado para uma vida útil mínima de 120 anos sob condições climáticas rigorosas. Por isso, a especificação do concreto exige cobrimento reforçado e baixíssima porosidade para proteger a armadura de aço.
Quando é necessário consultar um engenheiro de pontes ou projetista estrutural?
Projetar pontes, passarelas ou viadutos exige cálculos complexos de mecânica das estruturas e análise geotécnica. Qualquer intervenção próxima a cursos d’água precisa ser coordenada por um engenheiro estrutural ou engenheiro civil especializado em obras de arte especiais.
A definição do método construtivo correto impede desastres estruturais e impactos graves no meio ambiente. Por isso, a verificação de cargas dinâmicas e o projeto de fundações profundas não devem ser feitos sem consultoria técnica habilitada.
Contexto importante: Este artigo é informativo. Para projetos estruturais locais similares, recomenda-se avaliação de engenheiro civil especializado em estruturas, especialmente em contextos de risco de comprometimento estrutural, recalque de fundações ou impacto em áreas de preservação ambiental.
