Operação logística na expansão do Canal do Panamá utilizou plataformas robóticas multi-eixos para posicionar portões rolantes de 30,19 metros de altura. A ampliação do Canal do Panamá exigiu a substituição das antigas comportas dobráveis por portões rolantes horizontais projetados para suportar a pressão do oceano. A instalação das 16 comportas metálicas demandou uma manobra logística sem precedentes no nicho da engenharia pesada.
Por que mover uma estrutura de 3.285 toneladas exige centenas de rodas computadorizadas?
Quando você tenta mover um móvel muito pesado em casa, o piso pode quebrar se o peso ficar apoiado em poucos pontos. Em uma grande obra de infraestrutura, uma peça metálica de 3.285 toneladas afundaria no solo se fosse transportada por carretas normais. Por isso, a engenharia fraciona a força mecânica em centenas de apoios.

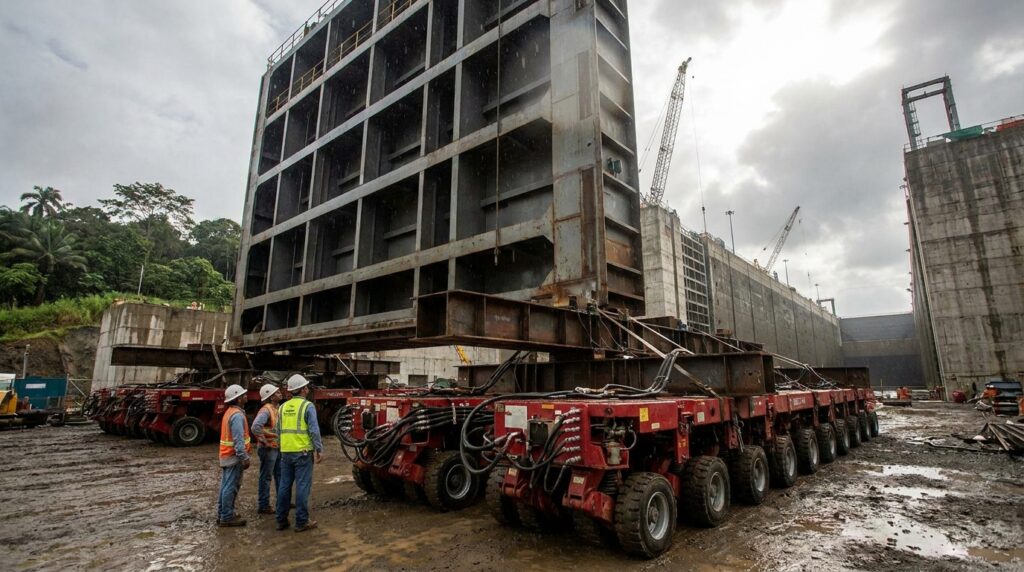

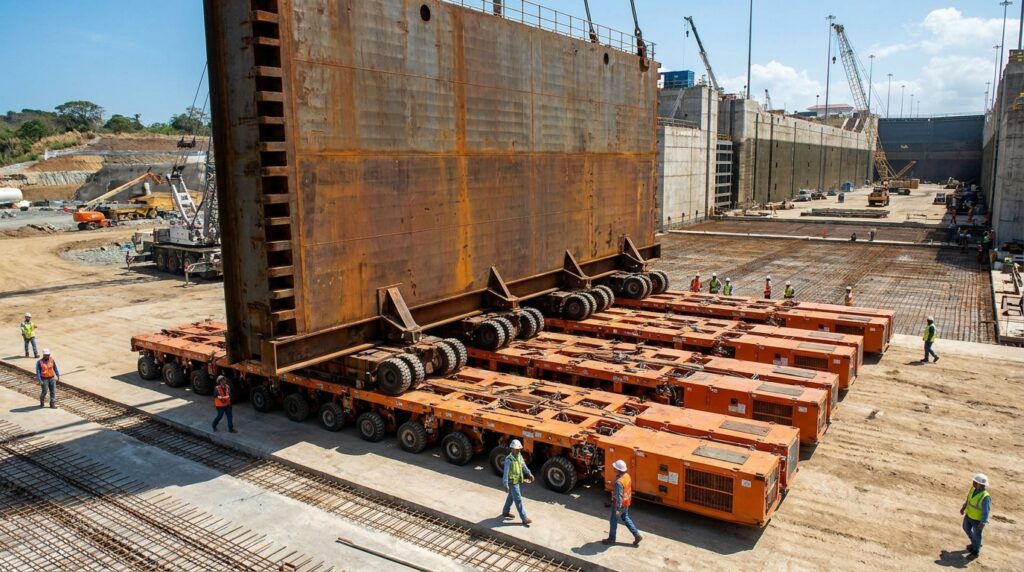

Para resolver esse limite, foram usados transportadores modulares autopropelidos, chamados de SPMTs. Ao conectar várias plataformas com mais de 400 rodas alimentadas por suspensão hidráulica, a pressão no pavimento cai para níveis seguros. Essa distribuição de carga impede deformações no concreto e mantém a estabilidade total do conjunto.
Qual é o tamanho e a capacidade técnica das novas comportas da eclusa?
O projeto coordenado pela Autoridad del Canal de Panamá (ACP) definiu parâmetros gigantescos para permitir a travessia de navios cargueiros da categoria Neopanamax, gerando peças metálicas únicas no mundo.
Massa total por unidade: alcança 3.285 toneladas métricas nas comportas mais altas instaladas no lado Atlântico, exigindo fundações preparadas para suportar essa carga concentrada.
- Dimensões físicas externas: mede 30,19 metros de altura por 10 metros de largura e 57,6 metros de extensão horizontal.
- Configuração de eixos do SPMT: emprega mais de 400 rodas sincronizadas por controle computadorizado com rotação de 360 graus.
- Câmaras hidráulicas de flutuação: compartimentos internos selados que utilizam o Princípio de Arquimedes para aliviar o atrito sobre os trilhos.
- Quantidade do projeto: 16 comportas rolantes distribuídas estrategicamente entre as eclusas de Agua Clara e Cocolí.
Como as comportas gigantes são encaixadas dentro dos nichos de concreto?

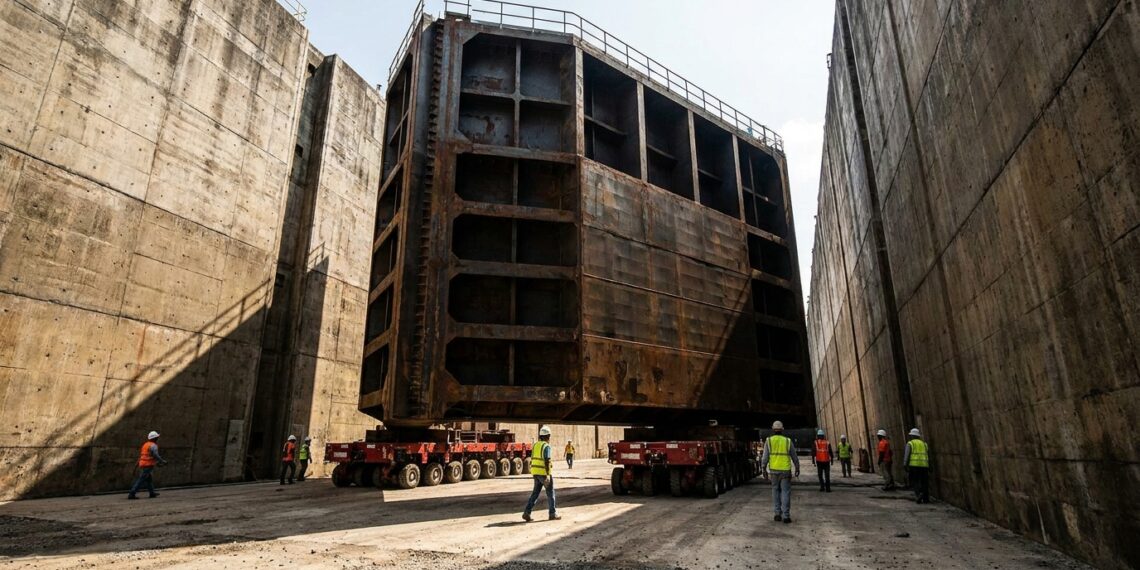

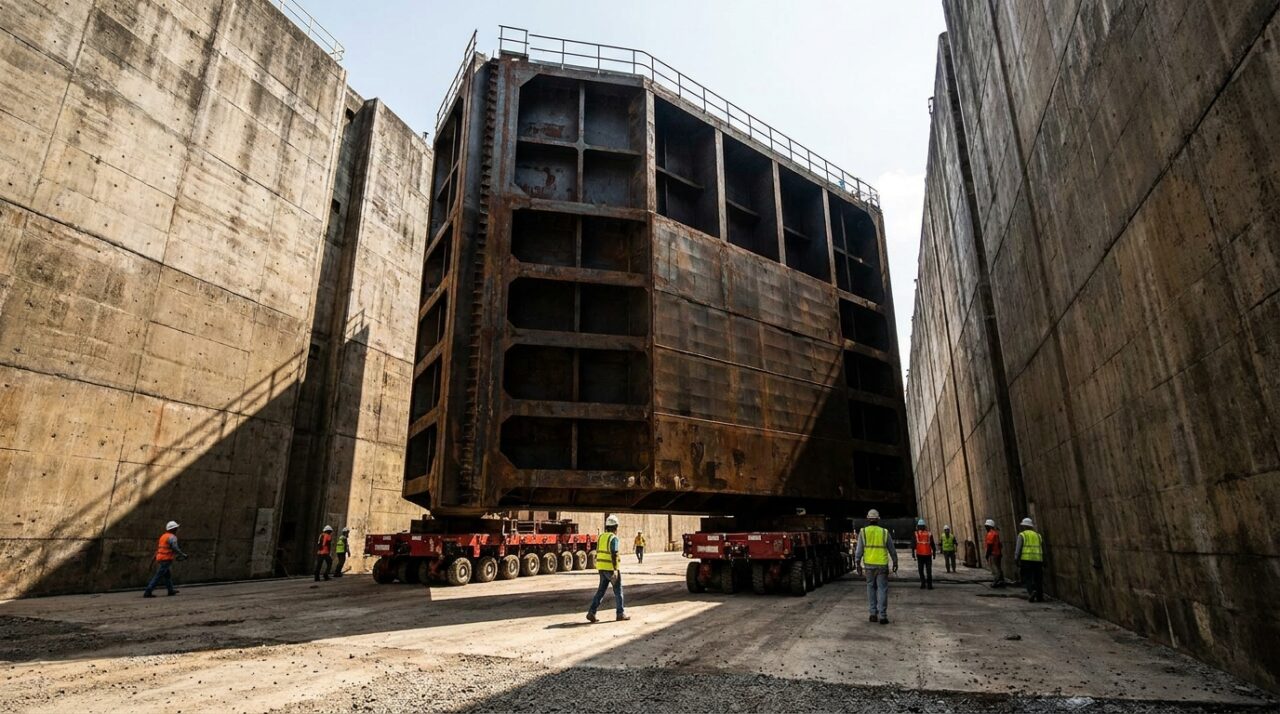

A condução da estrutura metálica até o nicho da eclusa exige que os módulos SPMTs desloquem-se a velocidades inferiores a 2 km/h. Sensores a laser medem o alinhamento com precisão milimétrica, enquanto pistões hidráulicos na base do veículo rebaixam a plataforma suavemente até apoiar a comporta na fundação.
Assim que a comporta entra na cavidade lateral de concreto, os técnicos conectam os motores elétricos e as vedações laterais de borracha. Quando a eclusa é preenchida por água, as câmaras ocas internas fazem o portão flutuar levemente. Então, a força necessária para abrir ou fechar a comporta cai drasticamente, poupando energia.
Como foi registrada a instalação das comportas no Canal do Panamá?
O deslocamento e o assentamento dessas peças metálicas demandaram um planejamento minucioso. Foi preciso sincronizar o descarregamento dos navios vindos do estaleiro na Itália com o término da concretagem das paredes das eclusas no Panamá.
A gravação audiovisual oficial registra o trabalho contínuo das plataformas robóticas SPMT. O vídeo mostra como as 400 rodas manobraram as estruturas de aço de milhares de toneladas até o fundo dos nichos de retenção.
Abaixo, um vídeo do Canal de Panamá que aprofunda o tema:
Quais normas e padrões técnicos orientam o dimensionamento de comportas hidráulicas?
Projetar portões de eclusa submetidos a empuxo hidráulico permanente exige obediência a códigos de cálculo estrutural severos. A engenharia utiliza parâmetros do **U.S. Army Corps of Engineers (USACE)** e orientações da norma **Eurocode EN 1993** para estruturas metálicas pesadas.
Essas normas exigem margens de segurança para suportar colisões acidentais de barcos, desgaste por fadiga do aço e ciclos constantes de pressão de água. Além disso, a especificação determina esquemas de pintura epóxi para proteger o metal da corrosão marinha por décadas.
Quando é necessário contratar um engenheiro especialista em hidráulica e geotecnia?
Obras que envolvem o transporte de cargas hiperpesadas e a contenção de grandes volumes de água exigem a condução direta por um **engenheiro civil especializado em obras hidráulicas** ou por um **engenheiro geotécnico**.
Qualquer falha na estimativa de empuxo da água ou na capacidade de carga do piso pode causar desmoronamentos ou vazamentos graves. Por isso, tais projetos dependem obrigatoriamente de estudos formais e de Anotação de Responsabilidade Técnica (**ART**).
Contexto importante: Este artigo é informativo. Para projetos estruturais locais similares, recomenda-se avaliação de engenheiro civil especializado em obras hidráulicas, especialmente em contextos de risco de comprometimento estrutural e vazamento em contenções hídricas.
