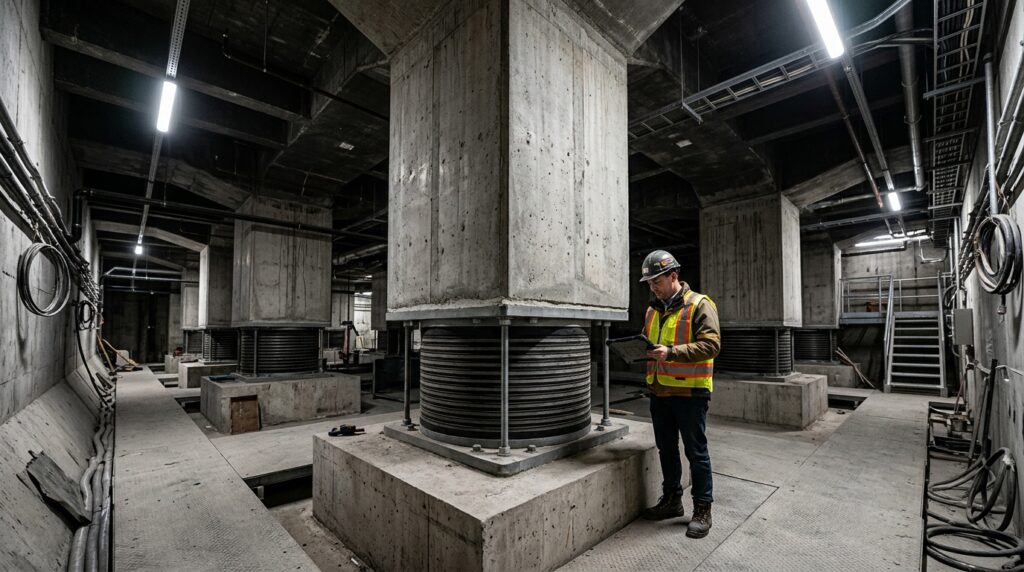

No subsolo de um edifício protegido contra terremotos, sob pedestais maciços de concreto armado, encontram-se cilindros escuros de borracha laminada com anéis de aço ou calotas esféricas espelhadas de aço inoxidável. Acima deles repousa uma laje de transição que sustenta milhares de toneladas de concreto e aço estrutural, separada de todo o contorno do terreno por uma fresta contínua de 400 milímetros.
Por que alongar o período natural de vibração de 0,5 para 3,0 segundos reduz drasticamente a aceleração no topo do edifício?
A física de um terremoto é regida pelo espectro de resposta de aceleração. A maior parte da energia destrutiva liberada por ondas de cisalhamento em solo rochoso ou firme manifesta-se em altas frequências, com períodos dominantes concentrados na faixa de 0,1 a 0,8 segundo.
Quando a frequência da onda sísmica se alinha à frequência natural do edifício, ocorre o fenômeno da ressonância mecânica. A aceleração espectral aplicada na fundação é amplificada em duas a quatro vezes até o topo da edificação, gerando forças de inércia gigantescas ($F = m \cdot a$) que rompem nós de pórtico e arremessam equipamentos e divisórias.
Quais componentes formam a interface de desacoplamento e como a norma ASCE 7-22 dimensiona o deslocamento sísmico de projeto?
Para sustentar o peso próprio colossal de uma edificação sem afundar verticalmente e, simultaneamente, deslizar com suavidade horizontal, a engenharia utiliza dispositivos hidromecânicos e elastoméricos altamente especializados.
O dimensionamento rigoroso dessa interface segue diretrizes internacionais estabelecidas no Capítulo 17 da norma ASCE 7-22 (American Society of Civil Engineers), que determina o cálculo do deslocamento máximo considerado ($D_M$) para cenários de terremoto com período de retorno de 2.475 anos.
O que acontece milímetro a milímetro no plano de isolamento quando uma onda sísmica atinge a fundação?
Em repouso operacional, o sistema comporta-se como uma estrutura de fundação rígida. Sob rajadas de vento padrão de até 140 km/h, o amortecedor de chumbo central do bloco de elastômero mantém-se em regime puramente elástico, ou a força de atrito estático do pêndulo esférico trava o deslizador, impedindo qualquer sensação incômoda de balanço nos andares superiores.
Quando a frente de onda sísmica $S$ de cisalhamento quebra a camada superficial do terreno, a fundação acelera repentinamente no plano horizontal. Em menos de 0,2 segundo, o esforço cortante de base ultrapassa o limite de escoamento do chumbo (aproximadamente 10 MPa de tensão de cisalhamento) ou vence o coeficiente de atrito do cursor do pêndulo.

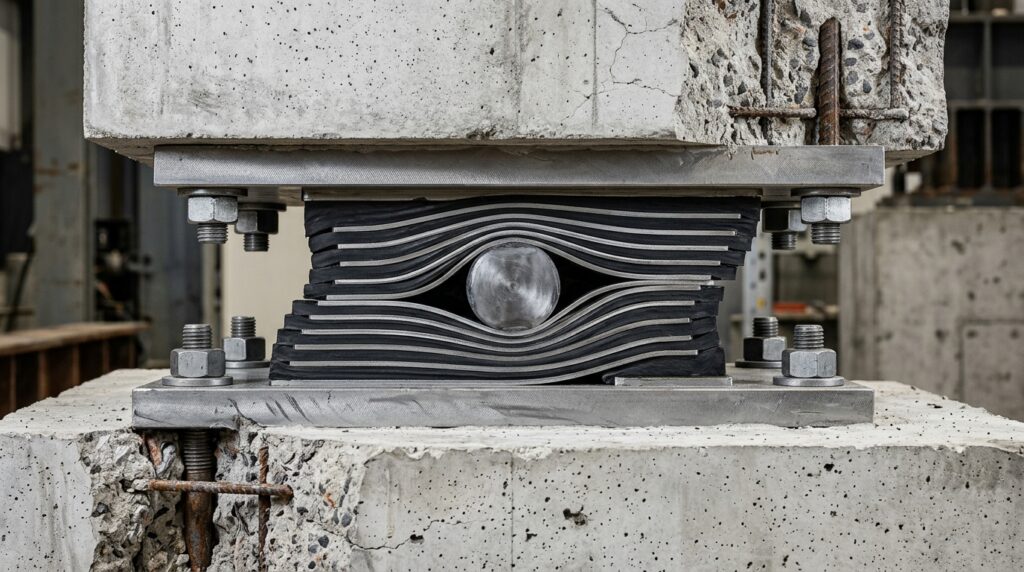

Como a mecânica dos apoios de elastômero e pêndulos esféricos dissipa energia sem romper a prumada predial?
Em bancadas laboratoriais de alta precisão e mesas vibratórias sísmicas, o ensaio de mancais elastoméricos demonstra visualmente como a concentração de deformação em um plano exclusivo poupa os pilares de concreto armado da flexão oblíqua.
Contudo, a integridade de uma edificação moderna depende diretamente de suas instalações vitais. Se as colunas de água do sistema de sprinklers de incêndio ou os barramentos de alimentação de média tensão fossem ancorados rigidamente entre o piso móvel e a fundação fixa, a translação horizontal de 40 centímetros cisalharia as tubulações em frações de segundo.
Abaixo, um vídeo do canal Practical Engineering (YouTube), apresentado pelo engenheiro civil Grady Hillhouse, demonstra na prática a dinâmica dos mancais sísmicos e o comportamento de modelos estruturais em escala real:
Qual é a diferença de desempenho sísmico entre a ABNT NBR 15421 e o Eurocode 8 em estruturas com apoio elastomérico?
No cenário normativo brasileiro, a ABNT NBR 15421:2006 (Projeto de estruturas resistentes a sismos — Procedimento) mapeia o território nacional em cinco zonas sísmicas (Zona 0 a Zona 4).
Em contrapartida, em zonas tectônicas ativas regidas pelo Eurocode 8 (EN 1998-1) e pela norma EN 15129 (Dispositivos Antissísmicos), as acelerações de projeto excedem frequentemente 0,40g.
Quando um projeto estrutural exige a contratação de um engenheiro calculista especialista em dinâmica e isolamento de base?
A aplicação de mancais de isolamento de base não é recomendada de forma indiscriminada. Ela é prioritária em edificações de Categoria de Importância IV, tais como hospitais de trauma, centrais de comando de emergência, subestações elétricas geradoras e pontes rodoviárias estratégicas, onde a interrupção das atividades após o evento acarreta perdas indiretas superiores ao custo da própria obra física.
Entretanto, a contratação de um engenheiro civil calculista especialista em dinâmica das estruturas em conjunto com um engenheiro geotécnico de fundações é mandatória para evitar contraindicações graves.
Contexto importante: Este artigo possui caráter técnico informativo. Para projetos estruturais e de infraestrutura predial submetidos a cargas dinâmicas ou sismos, recomenda-se a elaboração de ensaios e laudos por engenheiro civil calculista especializado em dinâmica estrutural e engenheiro geotécnico, em conformidade com as normas ABNT NBR 15421 e diretrizes internacionais aplicáveis.
