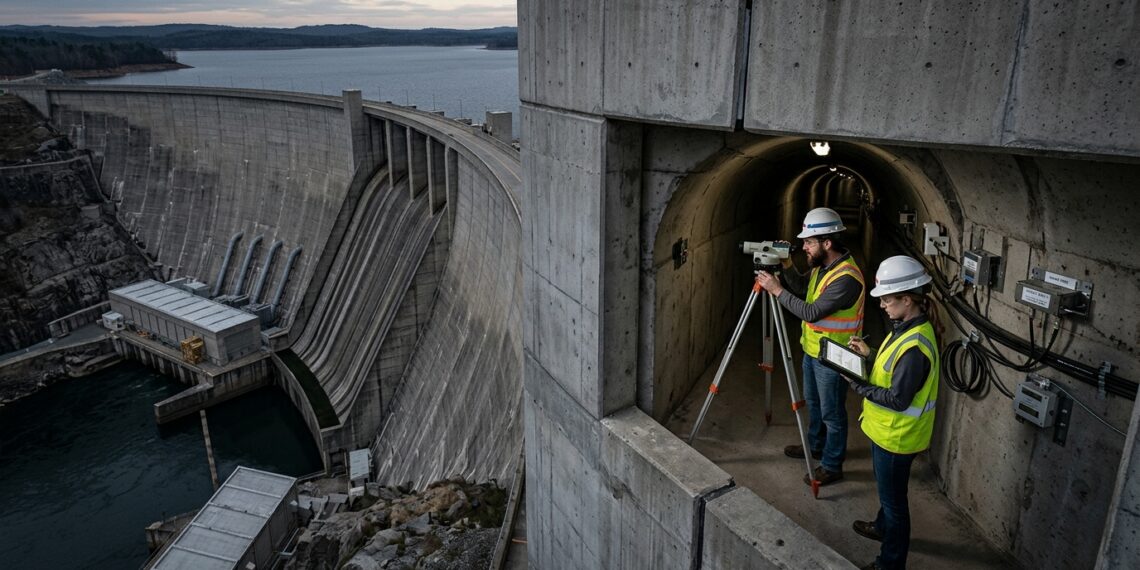

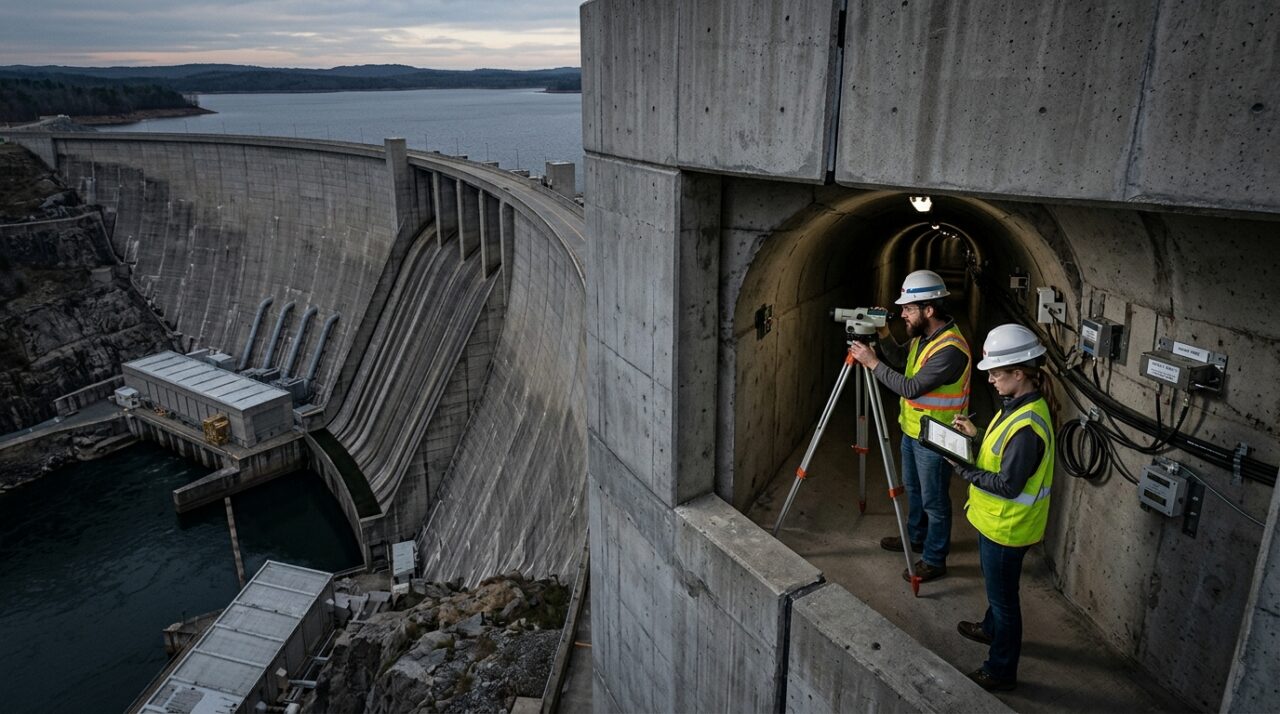

No interior profundo de um maciço de concreto com dezenas de milhões de toneladas, o ar é frio, úmido e silencioso, cortado apenas pelo eco distante das galerias técnicas de inspeção. Ali dentro, enquanto o reservatório exerce um empuxo hidrostático colossal de bilhões de metros cúbicos contra o paramento de montante, a colossal muralha cinzenta não está perfeitamente imóvel: ela respira em ciclos elásticos diários e sazonais.
Como o gradiente térmico e o empuxo hidrostático provocam deformações elásticas em barragens?
O comportamento mecânico de uma grande barragem de gravidade aliviada ou arco responde a duas forças primárias predominantes: o empuxo hidrostático e a variação de temperatura. A pressão hidrostática cresce linearmente com a profundidade conforme a fórmula P = ρ · g · h, transferindo um empuxo horizontal gigantesco contra o bloco de montante. Essa solicitação gera flexão no fuste e cisalhamento na base rochosa, inclinando sutilmente o topo da estrutura no sentido de jusante.
Paralelamente, o concreto reage às temperaturas atmosféricas e à temperatura da própria água represada. Nos meses de verão, a face exposta a jusante aquece e se dilata com maior rapidez que o núcleo maciço ou o paramento em contato com a água fria. Esse gradiente térmico diferencial gera tensões de compressão na face quente e tensões de tração nas áreas adjacentes, empurrando a crista ligeiramente para montante.
Quais métricas de deslocamento e pressão hidráulica a engenharia mede no maciço de Itaipu?
Na Usina Hidrelétrica de Itaipu, cujos blocos principais de concreto gravidade aliviada atingem 196 metros de altura máxima sobre o leito do Rio Paraná, a magnitude dessas deformações é monitorada milímetro a milímetro. Entre os picos de calor e as semanas mais frias do ano, a crista da barragem registra um deslocamento sazonal previsível de 10 a 25 milímetros.
Durante o primeiro enchimento do reservatório, a deflexão horizontal acumulada pela ação hidrostática nos blocos centrais girou em torno de 10 milímetros, um valor extremamente contido para uma estrutura que represa um volume superior a 29 bilhões de metros cúbicos de água sob a supervisão técnica da Agência Nacional de Águas e Saneamento Básico (ANA).
De que maneira pêndulos diretos, invertidos e piezômetros detectam variações milimétricas?

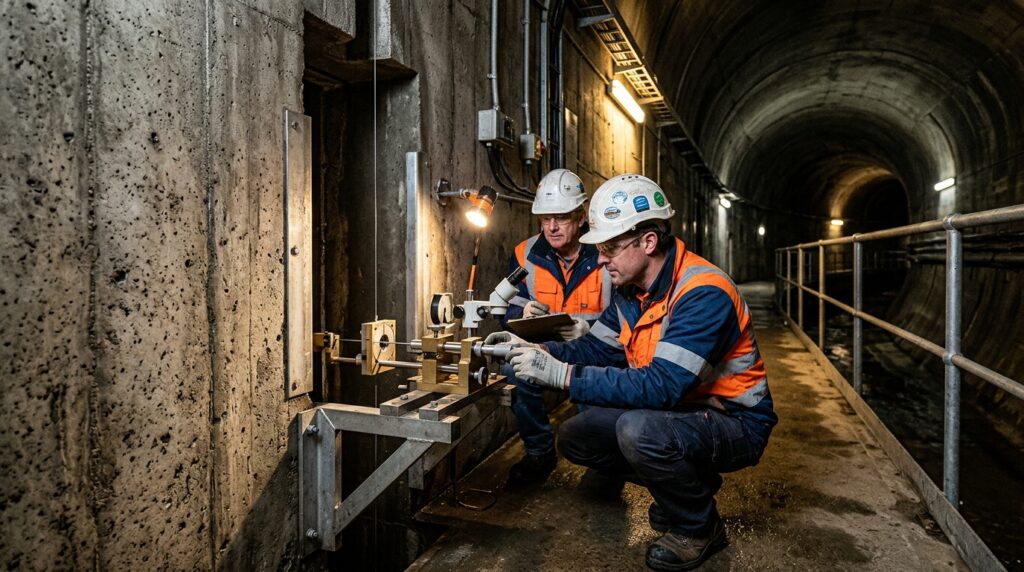

O coração do sistema de auscultação cinemática de uma barragem é o par formado pelo pêndulo direto e pelo pêndulo invertido. No pêndulo direto, um fio de aço inoxidável ou invar de alta resistência mecânica é fixado na crista do bloco de concreto e desce livremente por um poço vertical até a galeria de inspeção inferior.
Na extremidade inferior, um peso de dezenas de quilos permanece imerso em um tanque de óleo viscoso, cujo papel é amortecer correntes de ar e vibrações mecânicas da usina. Uma mesa de leitura equipada com coordenômetro óptico ou sensor indutivo bidirecional afere a distância horizontal entre o fio e as referências sólidas da galeria, revelando quanto a crista defletiu em relação à base da estrutura com precisão de 0,01 milímetro.
O que engenheiros e especialistas em barragens debatem sobre a confiabilidade dos instrumentos de auscultação?
Ao analisar a evolução tecnológica da segurança de barragens, engenheiros consultores e pesquisadores enfatizam que a automação digital por telemetria trouxe agilidade crucial, mas não eliminou a necessidade da presença física de técnicos leituristas nas galerias. A inspeção visual contínua é o único método capaz de identificar lixiviações de cimento, calcificações de drenos e pequenas manchas de umidade antes que elas se manifestem nos sensores.
Ambientes subterrâneos de alta umidade relativa e sujeitos a surtos por descargas atmosféricas frequentes impõem severos desafios à durabilidade dos instrumentos eletrônicos. Por essa razão, especialistas defendem a manutenção inegociável de sistemas puramente mecânicos, como os pêndulos de fio e os piezômetros de tubo aberto tipo Casagrande, que garantem confiabilidade operacional mesmo em cenários de falha elétrica generalizada.
Abaixo, um debate técnico promovido pelo canal do Comitê Brasileiro de Barragens – CBDB (YouTube) reúne alguns dos maiores especialistas em engenharia geotécnica e de concreto do país para analisar o papel da auscultação e da interpretação de dados estruturais:
Quando a equipe técnica deve acionar um engenheiro geotécnico ou consultor estrutural independente?
A simples coleta periódica de leituras não garante a segurança da barragem se não houver modelos matemáticos de calibração que definam claramente os níveis de Atenção e Alerta. Quando uma leitura pontual ultrapassa a curva limite estabelecida para aquela faixa de cota e temperatura, a primeira conduta operacional é checar a integridade funcional do próprio instrumento através de calibração in loco e medições redundantes.
Contudo, a convocação formal de um engenheiro geotécnico ou consultor de estruturas de concreto massa torna-se mandatória e inadiável em quatro cenários específicos:
Contexto importante: Este artigo é informativo. Para projetos estruturais locais similares, recomenda-se avaliação de engenheiro civil especializado em geotecnia e estruturas de grandes barragens, especialmente em contextos de risco de vazamento, infiltração, ou impacto ambiental.
