No leito árido do Black Canyon, entre o Arizona e Nevada, uma parede cinzenta com 221,4 metros de altura trava a força descomunal de mais de 35 bilhões de metros cúbicos de água do Rio Colorado. Vista de cima, a Hoover Dam parece uma rocha artificial contínua cravada nas encostas basálticas. No entanto, se tivesse sido erguida como uma massa monolítica tradicional, o calor gerado pela sua própria química teria transformado a estrutura em um forno instável incapaz de reter o reservatório.
Por que o calor de hidratação de 2,48 milhões de m³ de concreto trincaria a Hoover Dam se ela fosse concretada de uma só vez?

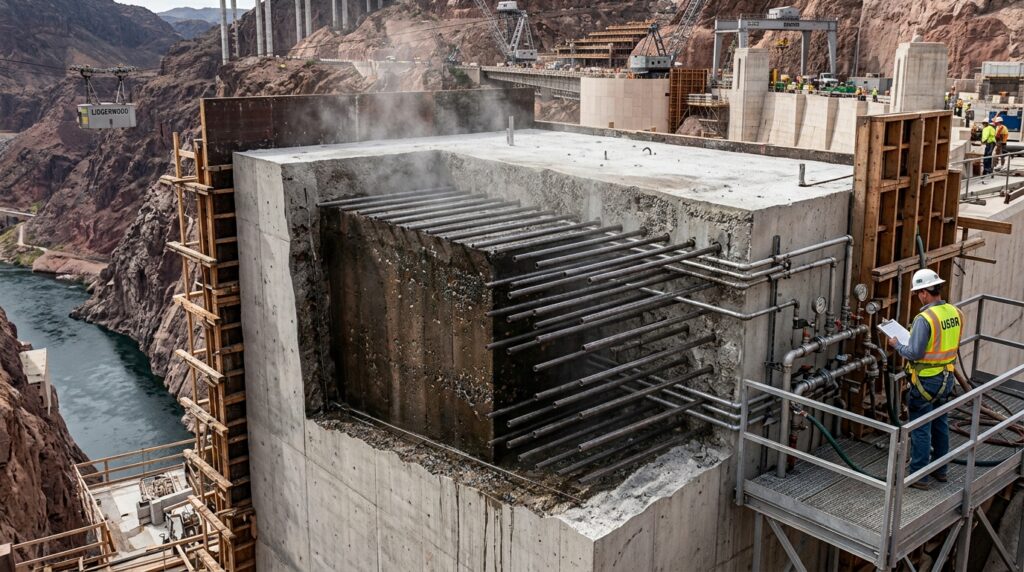

O endurecimento do concreto não é uma secagem física, mas sim uma reação exotérmica de hidratação dos silicatos e aluminatos de cálcio presentes no clínquer de cimento. Em lajes finas e pilares prediais convencionais, o calor dissipa-se rapidamente para o ar pelas superfícies expostas, sem acumular gradientes perigosos.
Em elementos de concreto massa com dezenas de metros de espessura, a baixa condutividade térmica do material transforma o núcleo em um isolante térmico quase perfeito. O interior do maciço atinge facilmente temperaturas de pico entre 54 °C e 68 °C, enquanto a superfície externa se resfria à temperatura do ar circundante.
Quais são as dimensões estruturais e térmicas que exigiram 937 km de serpentinas de aço no Black Canyon?
Para contornar o colapso térmico, a agência federal norte-americana United States Bureau of Reclamation, sob a liderança do engenheiro projetista John L. Savage, desenvolveu um método construtivo inteiramente compartimentado. Em vez de uma muralha única, a barragem foi concebida como uma malha tridimensional de blocos trapezoidais independentes.
As métricas consolidadas pelo projeto detalham a escala monumental da intervenção:
• Volume do maciço da barragem: 2,48 milhões de m³ (3,25 milhões de jardas cúbicas), totalizando mais de 6,6 milhões de toneladas de peso próprio.
• Altura estrutural total: 221,4 metros (726,4 pés) a partir da rocha de fundação sã, com largura de crista de 13,7 metros e largura de base de 200 metros.
• Comprimento das serpentinas: Mais de 937 km (582 milhas) de tubulações de aço sem costura de 1 polegada (25,4 mm) de diâmetro interno.

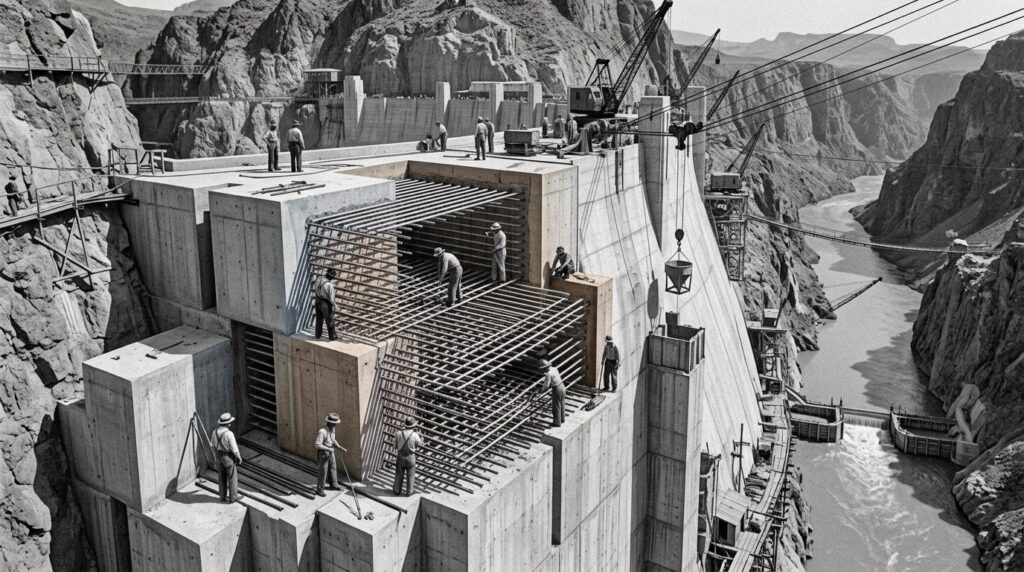

• Modulação dos blocos: Prismas de 7,6 a 18,3 metros de lado (25 a 60 pés), erguidos em camadas sucessivas de 1,5 metro de altura (5 pés).
• Capacidade frigorífica instalada: Planta de refrigeração industrial por compressão de amônia com capacidade de 1.000 toneladas de gelo/dia instalada no desfiladeiro.
Como a circulação em duas etapas de água do Rio Colorado e salmoura a 4 °C resfriou os blocos da Hoover Dam?

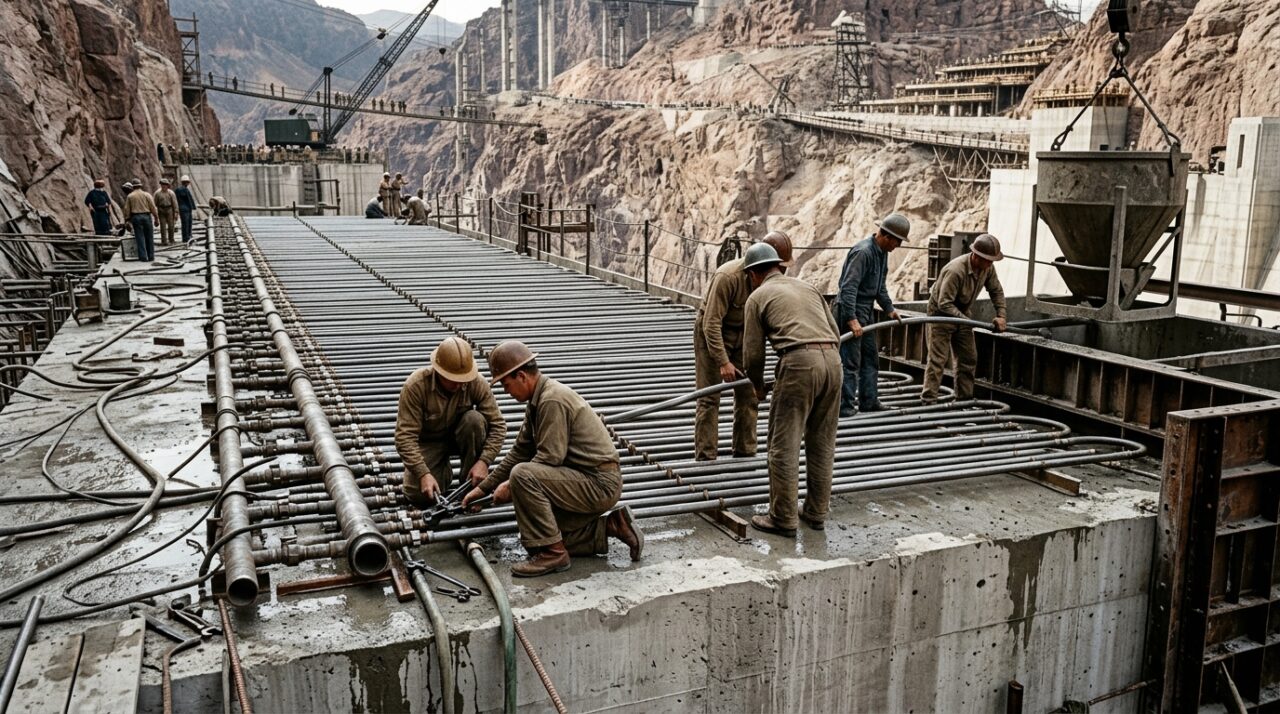

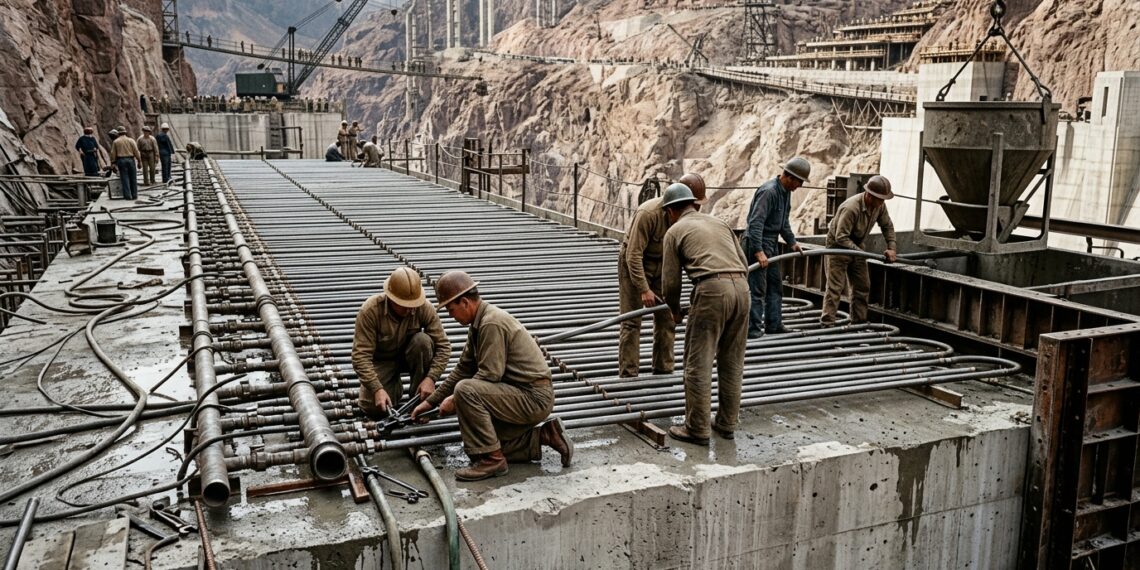

O processo de resfriamento artificial foi conduzido em um ciclo duplo de alta eficiência energética e operacional. A cada camada de 1,5 metro de concreto recém-lançado, operários assentavam serpentinas tubulares interligadas a coletores instalados em uma fenda central de 2,4 metros de largura que cortava longitudinalmente a barragem.
Na primeira fase, água bruta bombeada diretamente do Rio Colorado ou de torres de resfriamento evaporativo circulava pelas serpentinas por várias semanas. Essa etapa retirava a carga térmica inicial mais agressiva, baixando a temperatura de hidratação de picos de 65 °C para patamares entre 21 °C e 27 °C.
Na segunda fase, entrava em operação a central frigorífica por compressão mecânica de amônia. O sistema injetava água gelada a temperaturas entre 4 °C e 6 °C nos circuitos tubulares, até que cada bloco alcançasse sua temperatura de estabilidade operacional definitiva — entre 4 °C na base e cerca de 22 °C na crista.
Como o engenheiro John Savage desenhou a curvatura em arco-gravidade para eliminar tensões de tração na Hoover Dam?
O perfil geométrico da Hoover Dam não responde apenas a uma escolha estética monumental. O engenheiro John L. Savage calculou uma estrutura híbrida de arco-gravidade, onde o raio de curvatura de montante com 152,4 metros transmite a pressão hidrostática diretamente para os paredões de rocha do desfiladeiro.
Diferente de um muro reto de retenção, onde o empuxo da água gera momentos fletores e tensões de tração na face de jusante, a geometria em arco direciona o vetor resultante para forças quase puras de compressão. Como o concreto possui alta resistência característica à compressão e baixa resistência à tração, o controle térmico foi o complemento indispensável para manter o arco íntegro.
Abaixo, um vídeo do Sabin Civil Engineering (YouTube) que aprofunda o tema:
Quais parâmetros da norma ACI 207.1R e da ABNT NBR 12655 diferenciam o concreto massa da Hoover Dam de obras convencionais?
O conceito de concreto massa, posteriormente formalizado no comitê técnico da norma **ACI 207.1R** (Guide to Mass Concrete), estabelece que qualquer volume de concreto cujas dimensões exijam medidas para controlar a geração de calor de hidratação deve receber planejamento termomecânico específico.
No Brasil, a norma técnica **ABNT NBR 12655** (Preparo, controle, recebimento e aceitação de concreto) e as diretrizes do Comitê Brasileiro de Barragens (CBDB) determinam critérios rígidos para evitar gradientes térmicos internos superiores a 20 °C entre o núcleo e a periferia em grandes blocos de fundação ou vertedouros.
Quando a gestão térmica de grandes volumes de concreto exige um engenheiro calculista e geotécnico especializado em barragens?
A concretagem de estruturas de infraestrutura pesada, como blocos de coroamento sobre estacas, bases de aerogeradores, pilares maciços de pontes e barramentos hidrelétricos, nunca deve ser tratada com procedimentos de alvenaria convencional. A espessura do elemento e a velocidade de lançamento impõem riscos térmicos severos.
A contratação de um **engenheiro civil calculista** e de um **engenheiro geotécnico especializado em estruturas de contenção e concreto massa** torna-se mandatória sempre que a menor dimensão de um bloco ultrapassar 1 metro. Esses especialistas realizam modelagens computacionais por elementos finitos (MEF) para mapear curvas adiabáticas de temperatura, tensão residual de tração e deformações elásticas.
Contexto importante: Este artigo é estritamente informativo. Para projetos estruturais locais similares ou fundações de grande porte, recomenda-se a avaliação de um engenheiro civil especializado em estruturas de concreto massa e geotecnia de barragens, especialmente em contextos que envolvam pressões hidrostáticas elevadas ou contenção de reservatórios.
