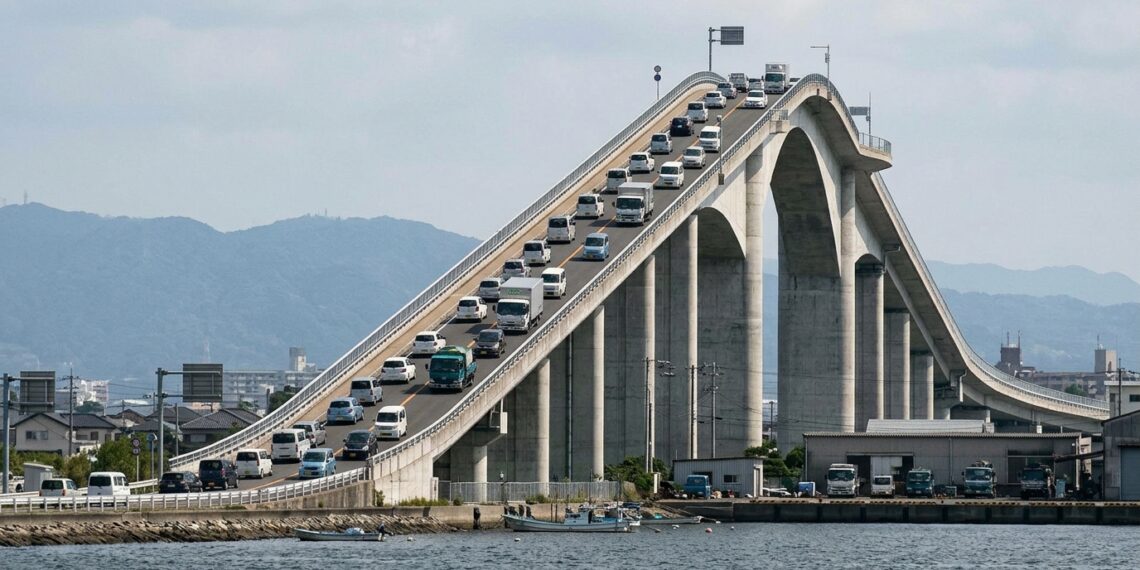

Fotografada a partir das margens do Lago Nakaumi com lentes teleobjetivas de longo alcance, a Ponte Eshima Ohashi parece erguer-se no horizonte como os trilhos verticais de uma montanha-russa, projetando caminhões e automóveis contra o céu japonês em uma subida aparentemente impossível. A geometria real da pista, entretanto, nada tem de acrobática: trata-se de um greide rodoviário rigorosamente calculado com declividade longitudinal máxima de 6,1% no lado de Shimane e 5,1% no lado de Tottori.
Por que a teleobjetiva faz a rampa de 6,1% da Eshima Ohashi parecer uma montanha-russa quase vertical?

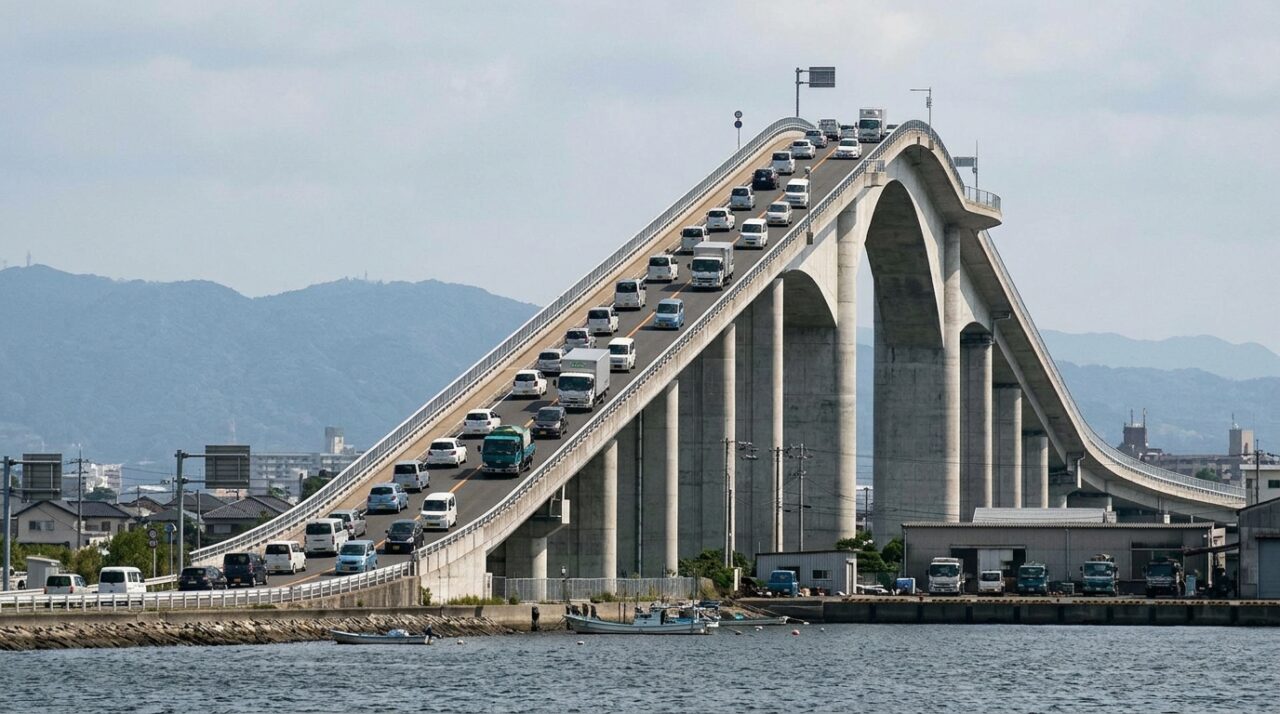

A ilusão viral que transformou a estrutura em sensação global é explicada puramente pela física óptica. Quando uma imagem é capturada a mais de um quilômetro da cabeceira com lentes teleobjetivas de distância focal extrema (entre 300 mm e 800 mm), ocorre o fenômeno conhecido como compressão de perspectiva. Esse efeito achata as distâncias ao longo do eixo z, fazendo com que objetos espaçados por centenas de metros pareçam sobrepostos em um único plano bidimensional.
Na prática da trigonometria viária, uma rampa de 6,1% significa que a pista sobe exatamente 6,1 metros para cada 100 metros percorridos na horizontal. Isso resulta em um ângulo de inclinação real de apenas 3,49 graus em relação ao horizonte. No lado de Tottori, com taxa de 5,1%, a inclinação é de 2,92 graus. Como a lente teleobjetiva condensa o trecho ascendente de cerca de 700 metros em uma faixa visual comprimida, os pilares e as linhas do tabuleiro parecem empilhados verticalmente, simulando um aclive de quase 45 graus.
Quais são as dimensões estruturais que tornam a Eshima Ohashi o maior vão em quadro rígido do Japão?
Projetada sob as diretrizes estruturais da Japan Road Association (JRA) e administrada pela Associação de Gestão do Porto de Sakaiminato, a ponte é uma estrutura de concreto protendido executada na tipologia de pórtico rígido contínuo (conhecido na engenharia pelo termo alemão Rahmen). Nessa configuração, os pilares de sustentação e a viga caixão do tabuleiro são fundidos monoliticamente, eliminando aparelhos de apoio móveis sobre os apoios principais.
O conjunto apresenta as seguintes métricas construtivas consolidadas:
• Extensão total: 1.446 metros no trecho principal sobre a água (atingindo cerca de 1,7 km ao considerar as rampas de encaixe viário terrestre).
• Vão central livre: 250 metros contínuos entre os dois pilares mestres, posicionando-a como o maior vão de ponte Rahmen de concreto do Japão.
• Largura do tabuleiro: 11,3 metros, divididos em duas pistas de rolamento de 3,25 metros cada, acostamentos laterais e passeios elevados para pedestres.
• Cota de navegação vertical: 44,7 metros de gabarito livre entre o nível médio das águas do lago e o intradorso da viga central.
• Capacidade de suporte naval: vão horizontal projetado para o cruzamento desimpedido de embarcações comerciais de até 5.000 toneladas de porte bruto.
• Fundações profundas: tubulões e estacas de grande diâmetro cravados em camadas geológicas sedimentares estáveis sob o leito salobro do lago.
Como o sistema em pórtico contínuo viabiliza a passagem de cargas pesadas sem tirantes de aço?
A escolha de uma ponte em quadro rígido de concreto protendido — em detrimento de uma ponte estaiada ou pênsil com cabos — foi norteada por dois fatores decisivos: o ambiente litorâneo altamente agressivo do Mar do Japão e a rigidez necessária contra tufões e sismos recorrentes. Cabos metálicos demandam inspeções caras e têm vida útil limitada pelo ataque contínuo de névoa salina, enquanto o concreto protendido de alto desempenho encapsula a armadura em ambiente passivado de alta durabilidade.
A construção do vão principal de 250 metros empregou o método dos balanços sucessivos (cantilever livre). A partir dos pilares mestres, aduelas de concreto armado com fibras de aço eram concretadas e protendidas simetricamente com macacos hidráulicos, avançando metro a metro sobre as águas sem necessidade de escoramentos provisórios apoiados no lago.
O que a travessia real no tabuleiro da Eshima Ohashi revela sobre o declive de 6,1%?

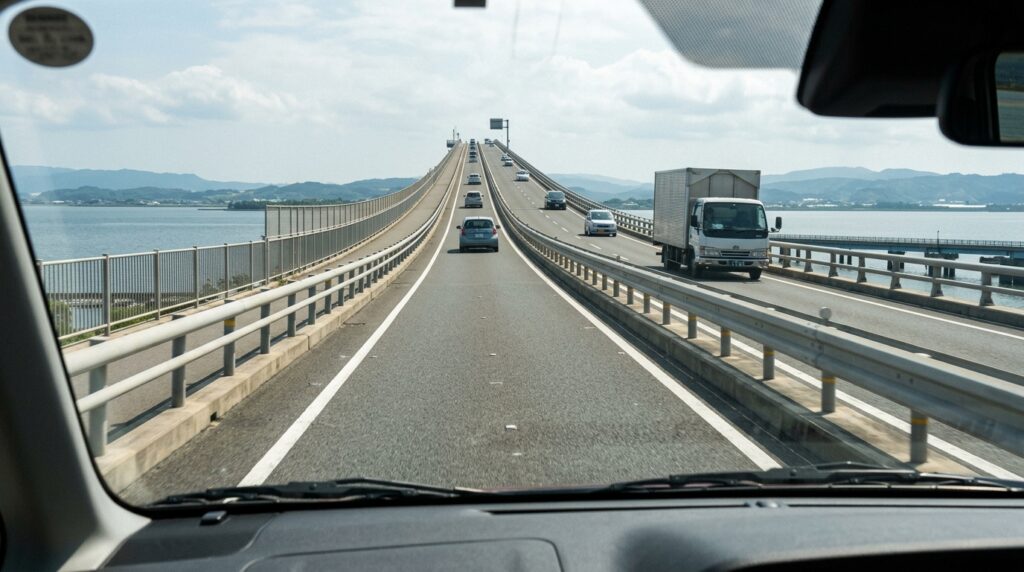

Imagens registradas diretamente do nível da pista desmistificam o apelido de montanha-russa adquirido nas redes sociais. Ao volante, a progressão pelas rampas de aproximação ocorre com suavidade, apresentando declividade perfeitamente administrável e curvas de transição vertical que mantêm o conforto dinâmico dos passageiros.
Ciclistas e pedestres utilizam a estrutura cotidianamente por meio das calçadas laterais protegidas por guarda-corpos metálicos regulamentares. O aclive contínuo de 700 metros impõe esforço muscular para cicloturistas, mas está distante de representar risco de perda de controle ou inclinação perigosa para os freios em descidas.
Abaixo, um documentário em campo do canal WAO RYU! ONLY in JAPAN (YouTube) percorre a estrutura de bicicleta e de carro, comparando a perspectiva enganosa obtida à distância com a realidade prática da travessia:
Quando a concepção de rampas íngremes e pontes em balanço sucessivo exige um engenheiro calculista especializado?
A combinação de rampas rodoviárias acentuadas com grandes vãos livres em viga caixão impõe solicitações estruturais que exigem atuação direta de engenheiros civis calculistas de estruturas especiais e engenheiros geotécnicos. Durante o cálculo da superestrutura, a inclinação longitudinal modifica as componentes de esforço cortante e esforço normal ao longo do eixo da viga, demandando modelagem detalhada dos cabos de protensão interna para evitar fissuração por tração excessiva no concreto.
Além disso, o tráfego contínuo de caminhões pesados descendo uma rampa de 6,1% introduz esforços horizontais de frenagem significativos sobre o tabuleiro. Esses carregamentos dinâmicos longitudinais precisam ser transferidos sem folgas mecânicas aos pilares de concreto armado e às fundações cravadas em profundidade, garantindo que o conjunto suporte sismos sem apresentar recalques diferenciais catastróficos.
Com um custo de construção de aproximadamente 22,8 bilhões de ienes e executada em sete anos de obra entre 1997 e 2004, a Ponte Eshima Ohashi comprova que geometrias que parecem desafiar a gravidade nas telas são, na realidade, produtos do rigor estrito da engenharia civil: uma resposta puramente matemática para conciliar o tráfego rodoviário intermunicipal com o canal de navegação de um dos portos mais ativos do Japão.
Contexto importante: Este artigo é informativo. Para projetos estruturais locais similares, recomenda-se avaliação de engenheiro civil especializado em cálculo de pontes, viadutos e geotecnia costeira, especialmente em contextos de declividades acentuadas, cargas móveis pesadas e fundações em solos saturados.
