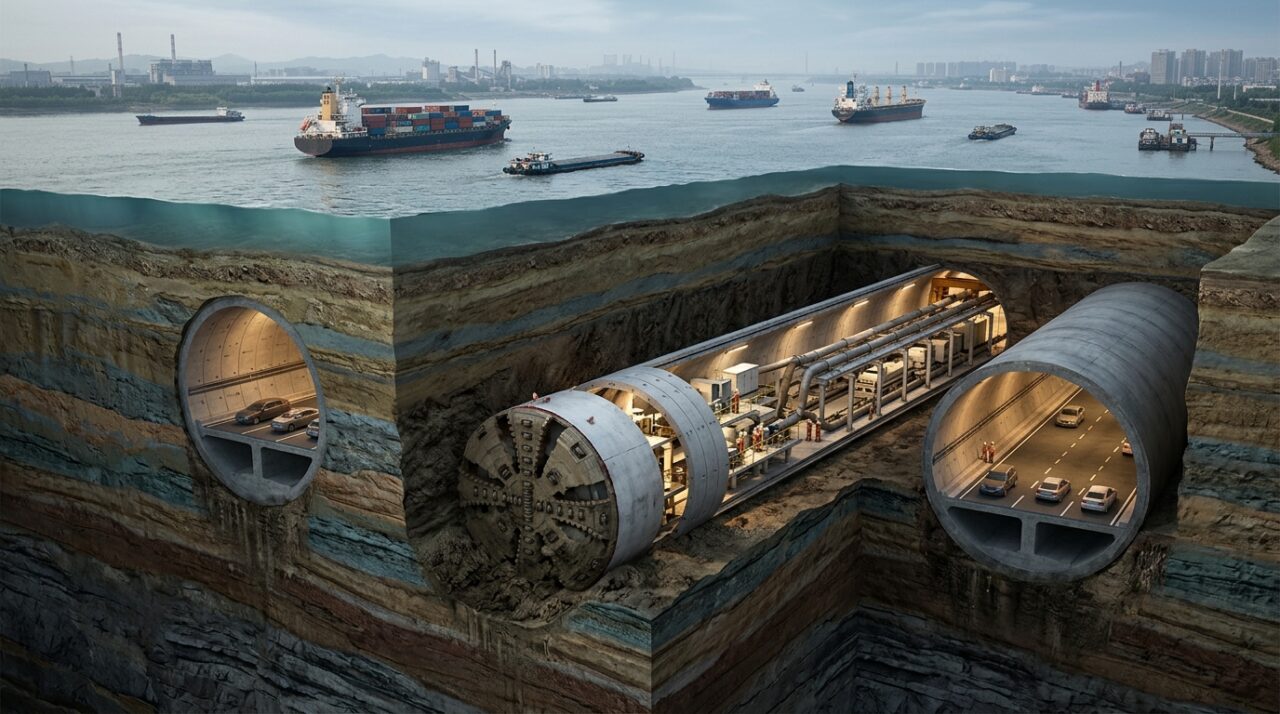

A 75 metros abaixo da lâmina d’água agitada do estuário do rio Yangtzé, uma cabeça de corte de 16,64 metros de diâmetro gira ininterruptamente contra camadas espessas de silte, areia fina e argila plástica, suportando uma pressão hidrostática de até 7,5 bar.
Como a tuneladora Slurry TBM equilibra 7,5 bar de pressão sob o leito do Yangtzé sem colapsar a frente de escavação?
O princípio físico que assegura a integridade da frente de escavação é o equilíbrio de pressões por meio de pasta tixotrópica (método Slurry Shield). Em profundidades de até 75 metros, a carga combinada do solo saturado e da coluna de água fluvial gera tensões totais de 0,75 MPa. Se a câmara frontal perdesse sustentação mecânica, a água empurraria instantaneamente os sedimentos para o interior da tuneladora, causando o afundamento do leito do rio e a inundação catastrófica do túnel.
Para neutralizar essas forças, a tuneladora Jianghai injeta lama de bentonita sob pressão calibrada na câmara de corte. Essa suspensão mineral penetra nos poros do solo arenoso, formando uma película impermeável conhecida na geotecnia como filter cake (ou bolo de filtro). O bolsão de ar comprimido acoplado à câmara funciona como um vaso de expansão hidropneumático: sensores de fibra óptica e transdutores piezométricos registram variações milimétricas na resistência do solo e ordenam bombas de injeção a reajustar a densidade e o empuxo da pasta em frações de segundo, anulando o diferencial de pressão com o leito do rio.
Quais são as dimensões geométricas e os parâmetros geotécnicos da travessia de 11,2 km do túnel Haitai?
Gerenciado pelo Jiangsu Provincial Communications Construction Bureau em consórcio com a construtora China Railway 14th Bureau Group (CRCC), o projeto do túnel subfluvial adota tolerâncias rigorosas para suportar deformações induzidas por marés e recalques diferenciais ao longo de seus 11.185 metros de travessia.
Os parâmetros de engenharia do segmento escavado incluem:
- Extensão escavada por escudo (shield): 9.315 metros contínuos sob o canal de navegação, complementados por poços de ventilação e trechos em vala a céu aberto (cut-and-cover) de 840 metros em Haimen e acessos ao sul em Taicang.
- Diâmetro externo de escavação: 16,64 metros, gerando uma área de seção transversal de corte de aproximadamente 217 m² por tubo.
- Diâmetro do anel de revestimento: 16,0 metros, com espessura de parede das aduelas de concreto de 65 cm.
- Profundidade máxima de assentamento: 75 metros abaixo do nível d’água máximo de projeto, com cobertura de solo (overburden) variando entre 11 e 36 metros sobre a abóbada do túnel.

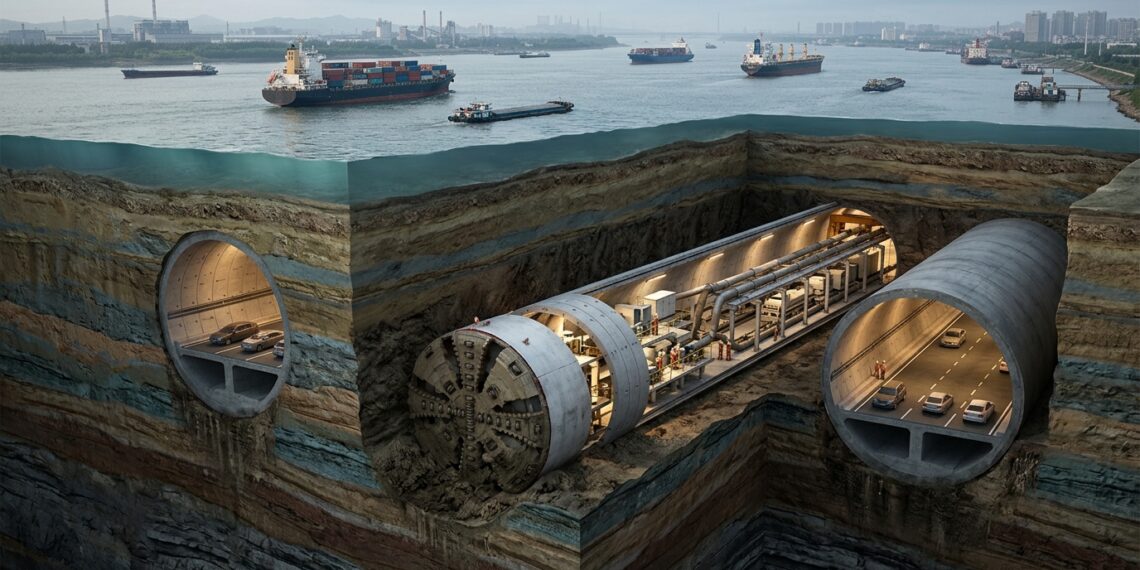

- Capacidade geométrica interna: Duas galerias paralelas independentes comportando 3 faixas de tráfego de 3,75 m cada, acostamento de emergência de 3,0 m e galeria inferior técnica destinada ao trânsito exclusivo de veículos de resgate e combate a incêndios.
- Velocidade de projeto: 100 km/h, com inclinação longitudinal máxima restrita a 3% para evitar perda de aderência e superaquecimento de freios de veículos pesados.
De que forma os anéis de concreto armado suportam o peso do rio Yangtzé e evitam infiltrações?

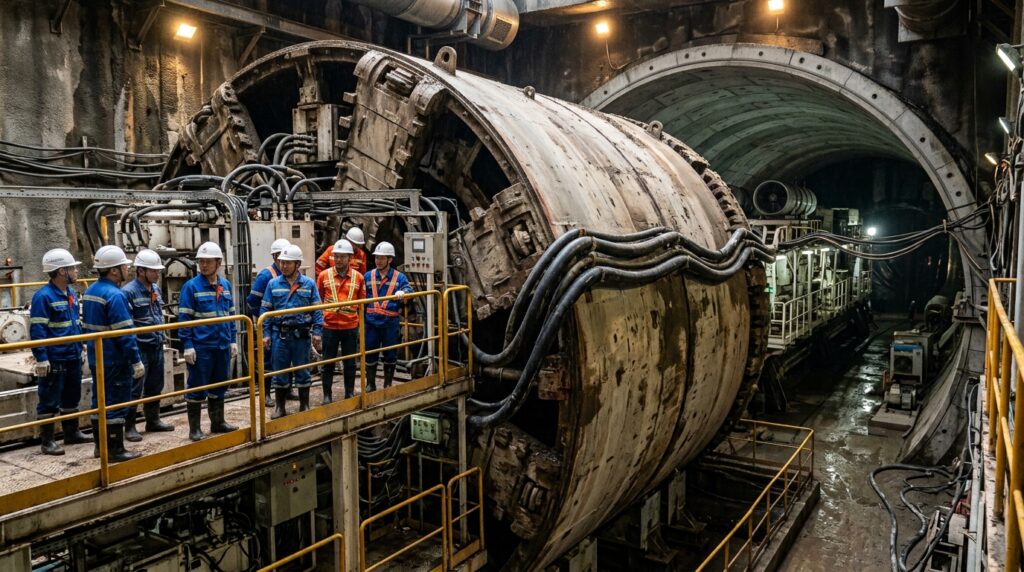

A carcaça estrutural do túnel é montada no próprio interior da couraça de proteção da tuneladora à medida que a escavação progride. Cada anel estrutural completo é formado por 10 blocos pré-moldados (aduelas) de concreto de ultra-alto desempenho com resistência característica à compressão ($f_{ck}$) superior a 60 MPa. As peças são posicionadas por um eretor a vácuo automatizado que se desloca radialmente guiado por coordenadas a laser.
O processo de montagem e consolidação segue quatro etapas rigorosamente ordenadas:
1. Avanço e retração seletiva de macacos: Após avançar a extensão de um anel (cerca de 2,0 metros), grupos de cilindros hidráulicos que exercem empuxo contra o último anel instalado são recolhidos de forma alternada, abrindo espaço na cauda do escudo.
2. Encaixe das aduelas: O manipulador mecânico posiciona os blocos laterais, de abóbada e a aduela-chave de fecho superior, travando as peças com parafusos de aço de alta resistência tracionados com torquímetro digital.
3. Compressão dos perfis de elastômero: As bordas de cada aduela possuem ranhuras perimetrais com gaxetas duplas de EPDM (etileno-propileno-dieno-monômero). Sob a força de aperto dos macacos, o elastômero sofre deformação controlada, bloqueando canais capilares contra a infiltração de água a 7,5 bar.
4. Injeção síncrona de calda de cimento (grouting): Pela cauda do escudo metálico, injeta-se argamassa bicomponente de pega rápida no espaço anular de 14 cm formado entre o diâmetro escavado de 16,64 m e o extradorso do anel de 16,0 m. Essa argamassa atinge resistência inicial em minutos, impedindo a ovalização do túnel e travando a estrutura antes que o maciço circundante sofra qualquer descompressão.
Como a equipe de engenharia mantém a trajetória milimétrica da megamáquina no fundo do Yangtzé?
No centro de controle automatizado instalado na retaguarda da tuneladora Jianghai, operadores monitoram em telas de comando o comportamento do escudo em três dimensões. Em trechos com inclinações ascendentes e curvas horizontais projetadas para conectar os emboques de Haimen e Taicang, variações sutis no tipo de sedimento desbalanceiam o torque de rotação, exigindo a compensação diferencial da pressão exercida por cada conjunto de cilindros hidráulicos.
Conforme destacado pelos engenheiros de campo do consórcio, a escavação sob o fundo do rio Yangtzé exige ajuste fino constante de torque, pressão da câmara de confinamento e vazão de argamassa sincronizada para suprimir qualquer perturbação de tensões no solo. A passagem pelos pontos mais profundos da calha fluvial é acompanhada por sistemas de telemetria que rastreiam o desgaste das pastilhas de corte de metal duro, evitando intervenções manuais pressurizadas desnecessárias em ambientes de alta saturação.
Abaixo, um vídeo do canal ShanghaiEye (YouTube) mostra a cabine operacional e o supervisor de túneis Zhang Ga detalhando a tecnologia de controle milimétrico na marca de 6.000 metros escavados [00:00:21]:
Qual é a especialidade de engenharia indispensável para atestar a estabilidade de escavações sob lâmina d’água?
A viabilização de túneis escavados sob corpos hídricos impõe a intervenção mandatória de um engenheiro geotécnico em conjunto com um engenheiro de túneis (tunnelling engineer) e calculistas estruturais sêniores. Antes da descida da tuneladora, são necessárias campanhas detalhadas de ensaios de piezocone (CPTu), sondagens sísmicas contínuas de reflexão no fundo do leito e ensaios pressiométricos para aferir os módulos de deformabilidade ($E$) e os coeficientes de empuxo de terra em repouso ($K_0$).
Projetos de infraestrutura subterrânea ou contenções de valas profundas sem o crivo de profissionais habilitados com ART (Anotação de Responsabilidade Técnica) no sistema Confea/Crea enfrentam riscos irreversíveis de colapso de frente, afundamento de pistas e influxo violento de água subterrânea. O dimensionamento estanque e a estabilidade estrutural dependem de cálculos precisos de gradiente hidráulico crítico, garantindo que o maciço permaneça estável sob qualquer regime pluviométrico ou de cheia fluvial.
Com previsão de entrega definitiva para 2028 e investimentos multibilionários, a conclusão dos 11,2 km de travessia do túnel Haitai Yangtze redefine os patamares da engenharia subterrânea global. O controle automatizado de 7,5 bar de pressão hidrostática associado à precisão na montagem de aduelas de 16 metros comprova que a escavação por lama pressurizada aliada ao monitoramento em tempo real viabiliza conexões viárias de alta capacidade mesmo sob as condições geológicas mais desfavoráveis do planeta.
Contexto importante: Este artigo é informativo. Para projetos estruturais locais similares, recomenda-se avaliação de engenheiro civil especializado em geotecnia e túneis, especialmente em contextos de risco de vazamento, infiltração, ou impacto ambiental.
