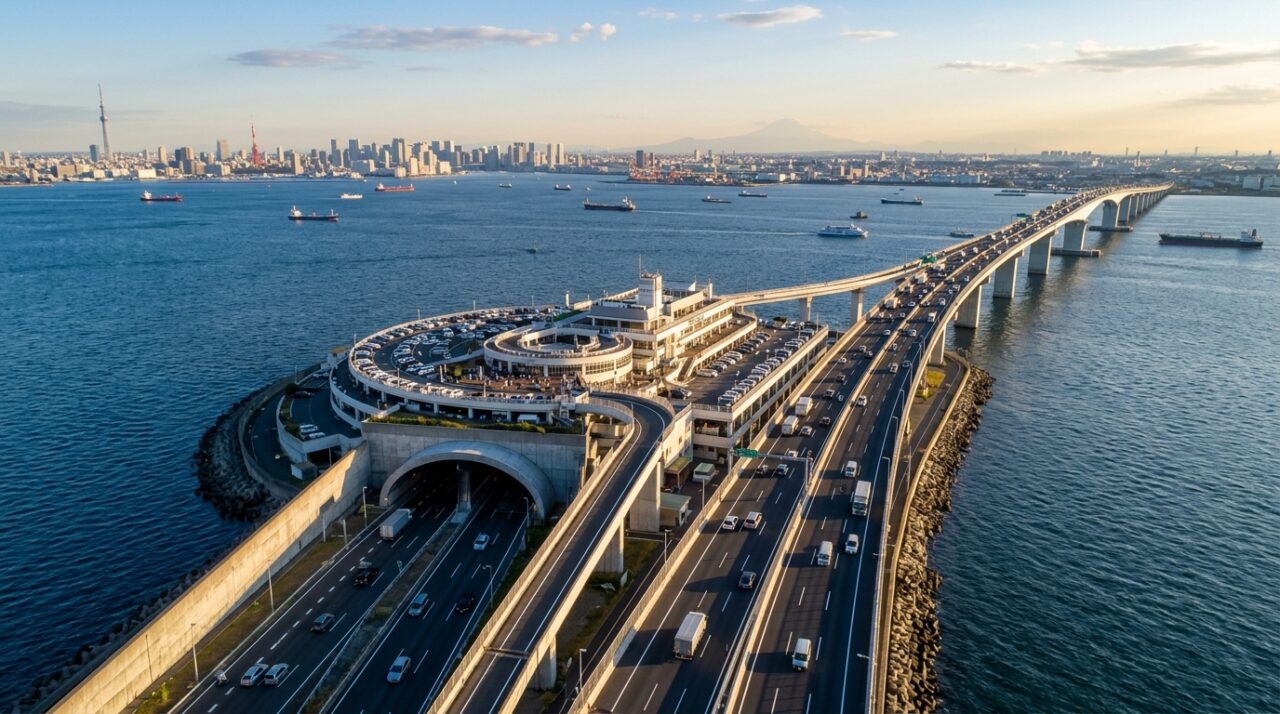

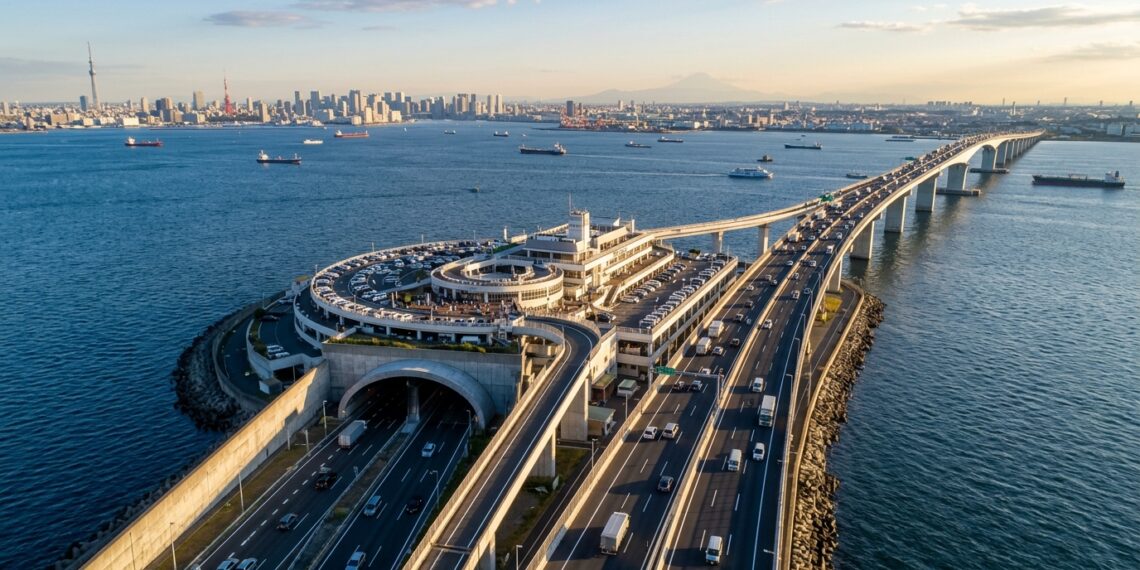

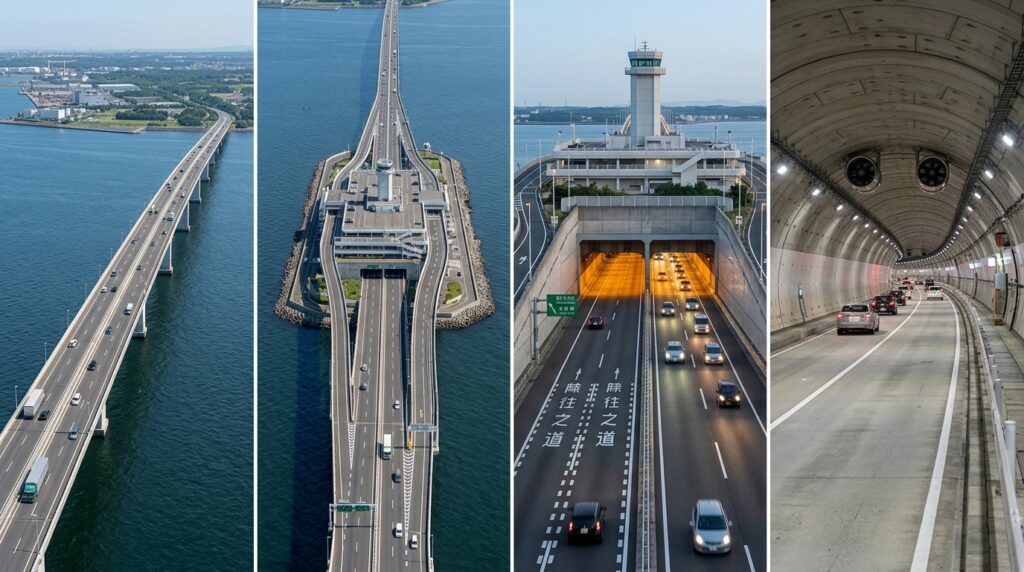

Vista de cima, a rodovia que sai da costa industrial de Kawasaki parece subitamente ser engolida pelas águas escuras da Baía de Tóquio, desaparecendo por completo sob a rota de navios cargueiros e reaparecendo quase dez quilômetros adiante sobre a proa de uma ilha de concreto armado em pleno oceano.
Por que o tráfego naval e as rotas de Haneda impediram a construção de uma ponte contínua na Baía de Tóquio?
A primeira intenção de qualquer travessia marítima dessa magnitude é projetar uma ponte estaiada ou pênsil em toda a sua extensão, reduzindo o custo de escavação subterrânea. Na Baía de Tóquio, porém, essa abordagem esbarrou em dois limites operacionais intransponíveis: a navegação marítima e a segurança do tráfego aéreo internacional.
O canal oeste da baía concentra a entrada de mais de 1.400 embarcações por dia com destino aos portos de Tóquio e Yokohama, incluindo superpetroleiros e porta-contêineres de grande calado. Uma ponte exigiria vãos livres descomunais e pilares de proteção colossais contra impactos acidentais de navios à deriva em manobras de atracação.
Como 8 tuneladoras de 14,14 metros escavaram sob 6 bar de pressão hidrostática em argila mole marinha?
A escavação do Aqua Tunnel, o segmento subterrâneo de 9,6 km, representou um dos maiores desafios de geotecnia subaquática do século XX. O fundo da baía é composto por estratos espessos de argila marinha aluvial e siltes não consolidados, com consistência quase fluida nos primeiros metros de profundidade.
Para perfurar em duas galerias paralelas sem colapsar a frente de escavação sob uma pressão hidrostática combinada de solo saturado que atingia 0,6 MPa (6 bar), os consórcios de construtoras, supervisionados pelo Ministry of Land, Infrastructure, Transport and Tourism (MLIT), desenvolveram tuneladoras do tipo slurry shield com 14,14 metros de diâmetro externo.
As principais métricas e restrições geotécnicas do projeto envolveram os seguintes parâmetros executivos:
- Profundidade máxima da geratriz inferior: 60 metros abaixo do nível médio do mar (lâmina d’água de até 30 metros somada a 30 metros de cobertura de sedimentos).
- Diâmetro das tuneladoras (TBM): 14,14 metros de corte, com peso unitário de 3.200 toneladas e avanço balanceado por lama bentonítica pressurizada.
- Estrutura de revestimento: anéis de aduelas pré-moldadas de concreto de alto desempenho com espessura de 65 centímetros e juntas duplas de borracha hidrofílica elastomérica.
- Viaduto marinho (Aqua Bridge): 4,4 km de superestrutura em vigas caixão contínuas de aço montadas sobre pilares de concreto ancorados em estacas metálicas tubulares de fundação profunda.
De que maneira a torre Kaze no Tō e a ilha Umihotaru renovam o ar e garantem rotas de fuga a 60 metros de profundidade?
Um túnel rodoviário subaquático com quase 10 quilômetros não é apenas uma cavidade estanque: ele precisa operar como um sistema dinâmico de troca de gases e segurança contra sinistros graves. Em uma via que transporta dezenas de milhares de veículos por dia, a exaustão de monóxido de carbono e o controle de fumaça em caso de colisão exigiram infraestruturas ativas de ventilação.
Para alimentar o túnel sem exigir chaminés nas margens continentais, os engenheiros ergueram a ilha de ventilação Kaze no Tō (Torre do Vento), situada a 5 quilômetros da costa de Kawasaki. A estrutura possui duas torres inclinadas de 90 e 75 metros de altura, projetadas com aerodinâmica em formato de vela para canalizar o vento marinho constante diretamente para os dutos subterrâneos, complementadas por ventiladores axiais de grande porte.
Como os engenheiros japoneses uniram os escudos das tuneladoras no meio da baía com nitrogênio líquido?
Um dos pontos mais críticos da obra foi o encontro subterrâneo das tuneladoras sob o fundo da baía. As máquinas avançaram em direções opostas a partir da costa de Kawasaki, da torre Kaze no Tō e da ilha Umihotaru, precisando convergir no meio do sedimento saturado com tolerância inferior a 20 milímetros.
Para consolidar a frente de encontro antes da desmontagem dos escudos e da união das armaduras definitivas, os engenheiros aplicaram uma técnica avançada de congelamento de solo com nitrogênio líquido. A injeção criogênica transformou o sedimento marinho e a água sob alta pressão em um bloco rígido de gelo estanque de dezenas de metros, permitindo a soldagem das couraças e a concretagem das juntas sem risco de inundação.
Abaixo, um vídeo do DT Civil Core (YouTube) que aprofunda o tema:
De que forma as diretrizes sismorresistentes da JSCE comparam o Aqua Tunnel a outras travessias híbridas mundiais?
O arquipélago japonês está posicionado sobre a junção de quatro placas tectônicas ativas, o que exigiu dimensionar o Aqua Tunnel para resistir a acelerações de solo induzidas por terremotos de grande magnitude sem perder sua estanqueidade estrutural. Diferente de obras em solos rochosos consolidados, como o Eurotúnel no Canal da Mancha, o túnel da Baía de Tóquio flutua parcialmente dentro de uma camada elástica de argila saturada.
As diretrizes de projeto da Japan Society of Civil Engineers (JSCE) exigiram que o anel de aduelas funcionasse não como uma viga infinitamente rígida, mas como um tubo flexível articulado. Juntas de deformação sísmica com capacidade de absorver deslocamentos longitudinais e angulares foram instaladas nos trechos de transição entre a ilha artificial Umihotaru e o solo marinho virgem, evitando concentrações de momento fletor que poderiam cisalhar o concreto.
Quando a presença de argilas marinhas compressíveis e pressões hidrostáticas extremas exige um engenheiro geotécnico especializado?
A construção em ambientes submarinos com espessas camadas de solo inconsolidado não admite aproximações empíricas. A determinação do comportamento de recalque primário e secundário e o cálculo da pressão de poros sob carregamentos dinâmicos cíclicos demandam a atuação direta de um engenheiro geotécnico especializado em mecânica dos solos marinhos e ensaios triaxiais avançados.
Além da geotecnia clássica, intervenções sob altas cargas de coluna d’água exigem consultoria dedicada de engenheiros especialistas em túneis e estruturas subterrâneas. O dimensionamento de juntas de vedação elastoméricas, o controle de empuxo da câmara de lama em tuneladoras e o projeto de sistemas de injeção de calda de cimento e resinas químicas determinam se a estrutura permanecerá perfeitamente estanque ao longo de seus 100 anos de vida útil de projeto.
📖
→
Com um investimento total de 1,44 trilhão de ienes e 9 anos de execução, a Tokyo Bay Aqua-Line comprovou que a engenharia de pontes e túneis atinge sua máxima eficiência quando se adapta às condicionantes ambientais do entorno, em vez de forçar uma solução padrão sobre uma geografia marítima complexa.
Contexto importante: Este artigo é estritamente informativo e documental. Para obras subterrâneas, intervenções costeiras ou fundações em solos saturados no Brasil, é indispensável a contratação de engenheiro civil geotécnico e engenheiro calculista estrutural devidamente habilitados, obedecendo às prescrições das normas ABNT NBR 6122 (Projeto e Execução de Fundações) e ABNT NBR 6118 (Projeto de Estruturas de Concreto).
