Na foz do Marina Channel, onde o horizonte de arranha-céus envidraçados encontra o Estreito de Singapura, uma lâmina de concreto e aço de 350 metros de extensão separa dois ambientes aquáticos fisicamente opostos. De um lado, repousa um espelho de água doce perfeitamente estabilizado; do outro, as correntes salinas e as variações de maré do oceano aberto exercem pressão hidrostática contínua contra a estrutura.
Como o gradiente hidráulico entre a maré e o reservatório dita o fechamento das comportas?

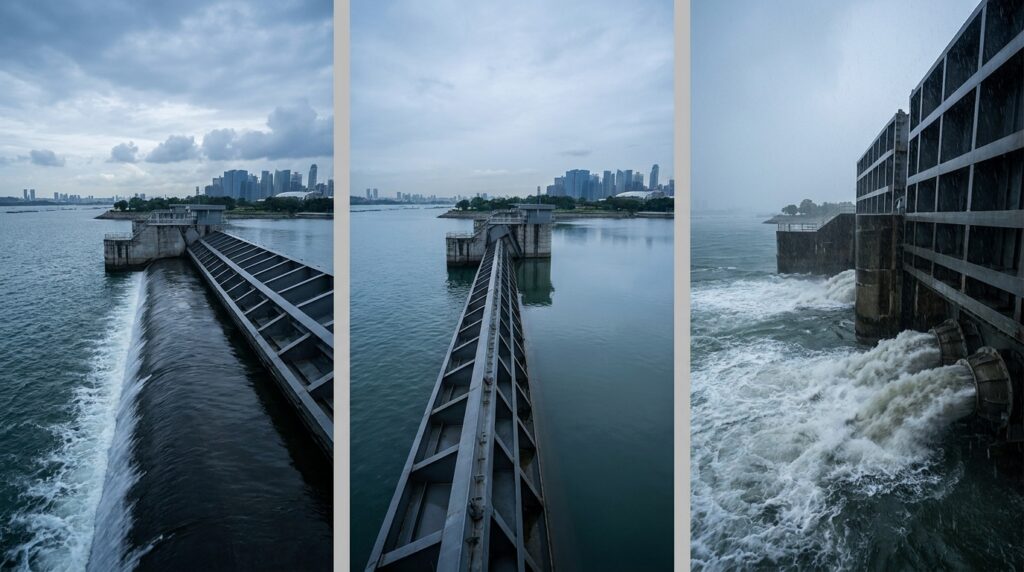

O princípio físico que rege a Marina Barrage fundamenta-se no controle da carga hidráulica diferencial entre o reservatório interior e o mar aberto. Quando a maré externa se encontra abaixo da cota piezométrica do espelho de água doce, o escoamento ocorre de maneira passiva pelo efeito da gravidade: basta reclinar as cristas móveis das comportas de aço estrutural para verter o excesso superficial.
O cenário crítico se inverte na preamar, quando a maré de sizígia eleva a coluna de água salgada a cotas superiores às do canal urbano interno. Caso a conexão permanecesse aberta, a densidade superior da água salina (aproximadamente 1.025 kg/m³ contra 1.000 kg/m³ da água doce) forçaria uma cunha salina para o interior do estuário, contaminando a bacia potável e gerando refluxo catastrófico na rede pluvial.
Quais dimensões estruturais e taxas de recalque compõem as fundações e o sistema de bombeamento do canal?
Construída sob a supervisão técnica da PUB Singapore (National Water Agency), a barragem de 350 metros de comprimento foi cravada em uma geologia costeira desafiadora dominada por espessas camadas de argila marinha mole da Formação Kallang. Para transferir as cargas laterais da maré e as forças de vibração das motobombas, foram executadas estacas profundas escavadas de grande diâmetro engastadas em substrato rochoso competente.

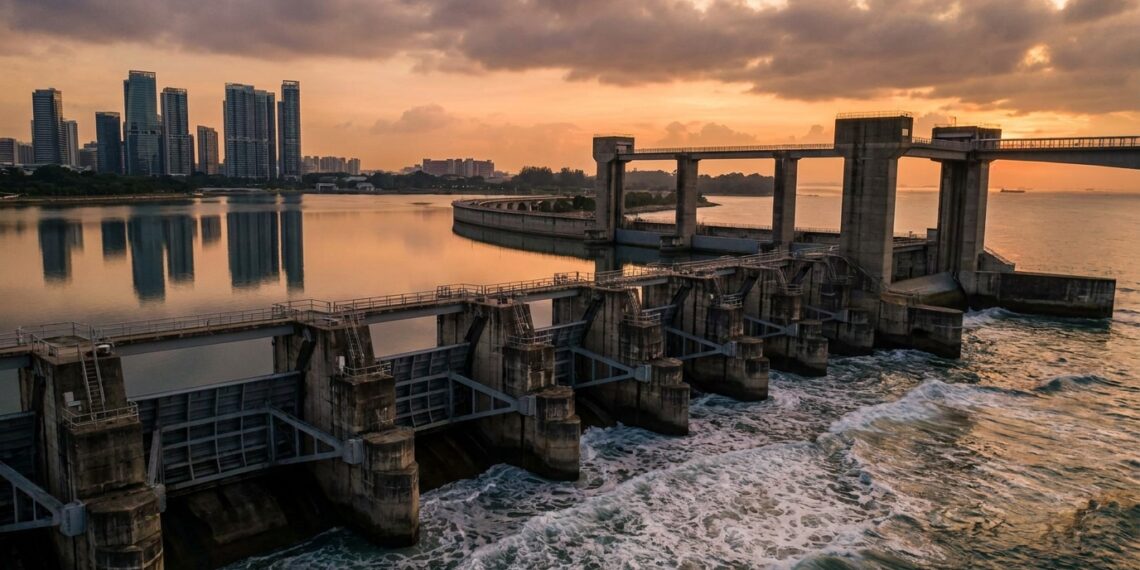

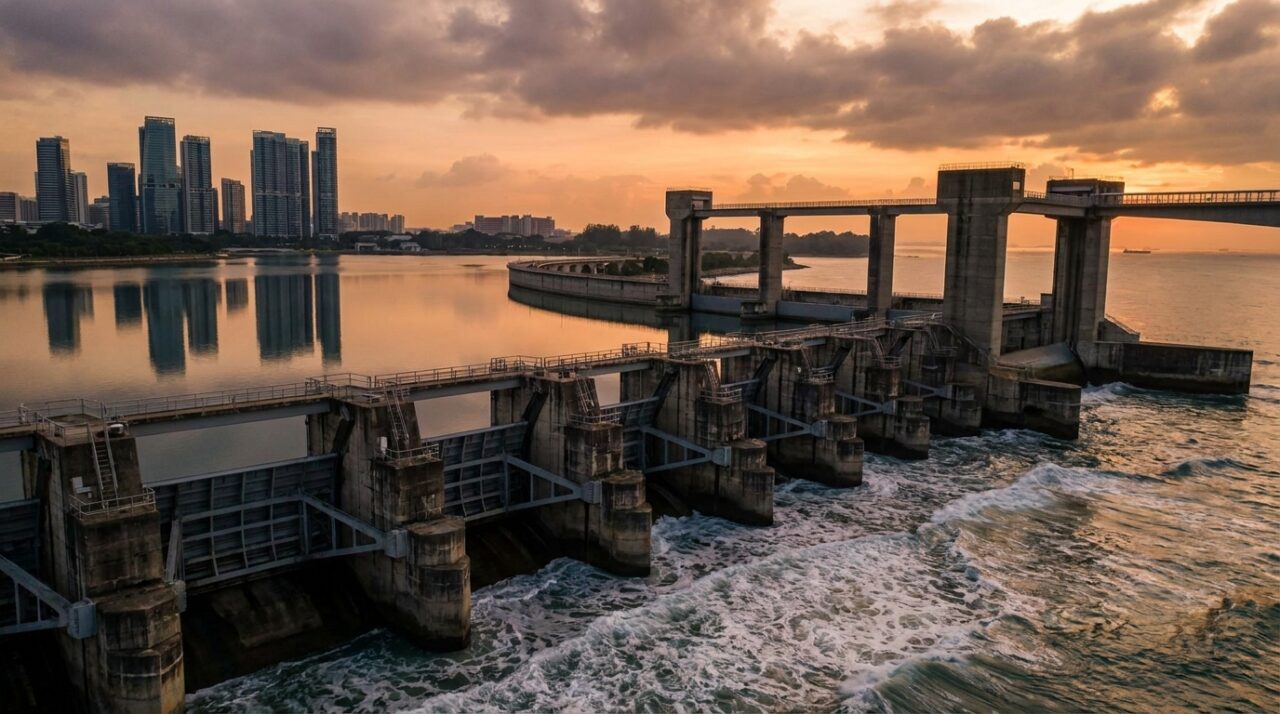

A calha principal abriga 9 comportas basculantes de aço com perfil hidrodinâmico em ventre de peixe (fish-belly), cada uma medindo 26,5 metros de largura livre, 5 metros de altura e pesando cerca de 70 toneladas. Cada unidade é manobrada por pistões hidráulicos de dupla ação, ancorados em blocos pivô usinados com tolerâncias milimétricas para suportar ciclos contínuos de abertura e fechamento sob esforço cortante severo.
Como a transição automática entre vertedouro de gravidade e bombeamento forçado opera em tempo real?
O centro de comando da Marina Barrage é alimentado por uma densa malha de sensores de nível ultrassônicos instalados ao longo dos 10.000 hectares da bacia de captação. Algoritmos hidrológicos calculam continuamente as taxas de afluência previstas com base em dados de pluviômetros e radares meteorológicos Doppler.
Se uma frente de tempestade se aproxima durante a baixa-mar, as 9 comportas são rebaixadas progressivamente. O gradiente favorável permite que centenas de milhares de metros cúbicos de água doce sejam vertidos livremente para o oceano, rebaixando preventivamente o nível do reservatório para amortecer o pico de cheia subsequente.
Como os engenheiros projetaram a barragem para transformar água salobra em reserva potável?
Antes do barramento físico concluído em outubro de 2008, a bacia da marina era um braço marítimo sujeito às oscilações da maré oceânica. A transição para um lago de água doce exigiu uma estratégia hidrológica calculada de expulsão salina, dispensando processos artificiais dispendiosos de dessalinização por osmose reversa.
Com as comportas operando como vertedouros de fundo e de crista, as intensas chuvas equatoriais de Singapura — que ultrapassam 2.500 mm anuais — lavaram progressivamente o leito do estuário. Em novembro de 2010, o teor de salinidade já havia caído abaixo dos limites técnicos para captação, consolidando o Marina Reservoir como reservatório de água doce potável para a população urbana.
Abaixo, um vídeo do PUB, Singapore’s National Water Agency (YouTube) que aprofunda o tema:
Quais normas internacionais para obras marítimas e diques costeiros fundamentaram o projeto?
A concepção da Marina Barrage seguiu os rigores das diretrizes britânicas BS 6349 (Maritime Structures) e conceitos consolidados de diques de proteção estuarina, comparáveis aos empregados no plano Delta Works na Holanda e na Thames Barrier em Londres. No contexto brasileiro de grandes barramentos e estruturas de concreto em ambiente agressivo, os parâmetros equivalentes são regidos pela ABNT NBR 6118 e pela ABNT NBR 12655.
O concreto utilizado nos pilares de apoio e nas galerias de sucção das bombas foi especificado com adições pozolânicas de escória de alto-forno e microssílica, minimizando a permeabilidade contra o ataque de íons cloreto e sulfatos da água marinha. Além disso, as comportas metálicas contam com sistemas de proteção catódica por anodos de sacrifício e revestimentos epóxi especiais para mitigar a corrosão galvânica acelerada pelo clima tropical úmido.
Quando a complexidade hidrodinâmica de bacias litorâneas exige um engenheiro civil especializado?
Obras costeiras de drenagem e contenção de marés envolvem variáveis hidrodinâmicas e reológicas não lineares que extrapolam os cálculos da hidráulica urbana tradicional de canais abertos. A presença de fluxos bidirecionais causados por oscilações astronômicas exige intervenção obrigatória de um engenheiro civil especialista em hidráulica marítima e costeira.
Projetos com comportas móveis e casas de bombas exigem ensaios de modelagem computacional 2D e 3D (utilizando softwares como HEC-RAS, MIKE 21 ou Delft3D) para prever regimes de cavitação, vórtices nos poços de sucção e tensões dinâmicas de impacto de ondas. Em paralelo, um engenheiro geotécnico deve realizar sondagens profundas para calcular o recalque diferencial em sedimentos marinhos saturados sob esforço cíclico.
Com um investimento executivo de aproximadamente 226 milhões de dólares de Singapura e mais de três anos ininterruptos de obras geotécnicas complexas, a Marina Barrage consolidou-se como modelo global de resiliência estuarina. Ao integrar a vazão de 280 m³/s de suas bombas à versatilidade de suas 9 comportas basculantes, a estrutura prova que a física dos fluidos e a engenharia costeira de precisão conseguem transformar um gargalo crônico de alagamento no maior patrimônio hídrico de uma metrópole insular.
Contexto importante: Este artigo é informativo. Para projetos estruturais locais similares, recomenda-se avaliação de engenheiro civil especializado em proteção costeira e hidráulica fluvial, especialmente em contextos de risco de vazamento, infiltração, empuxo de maré ou impacto ambiental estuarino.
