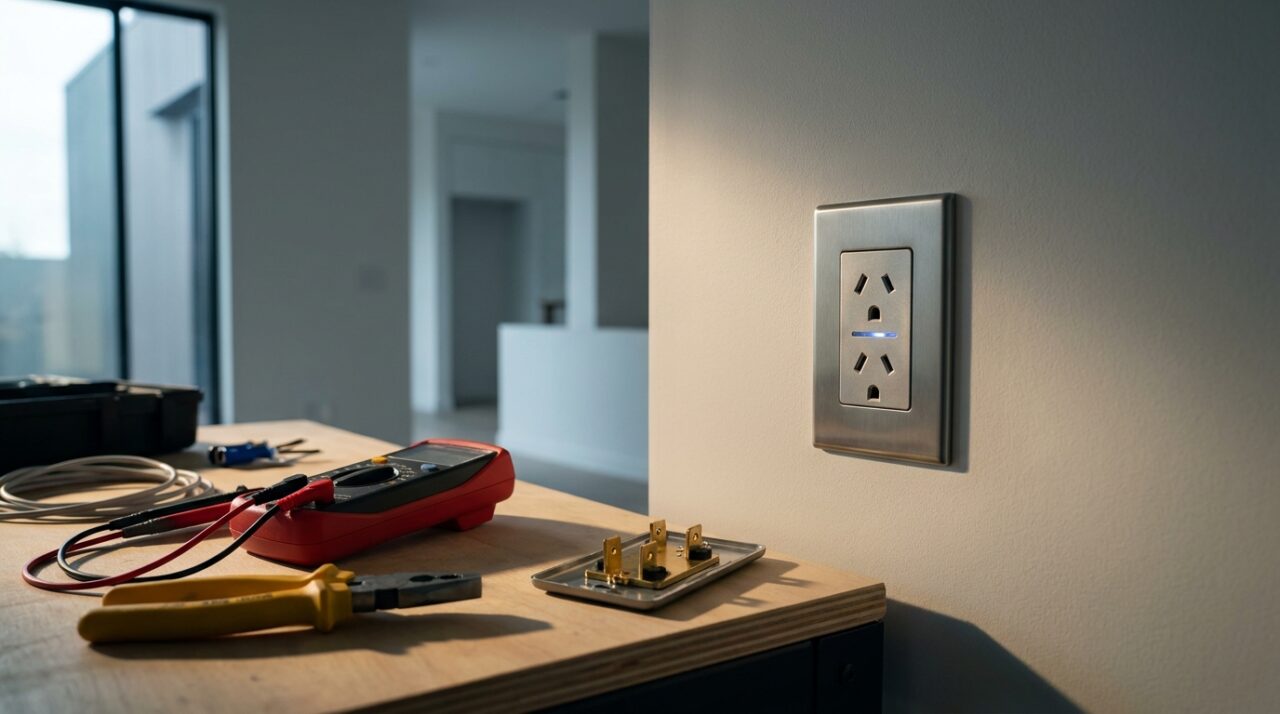

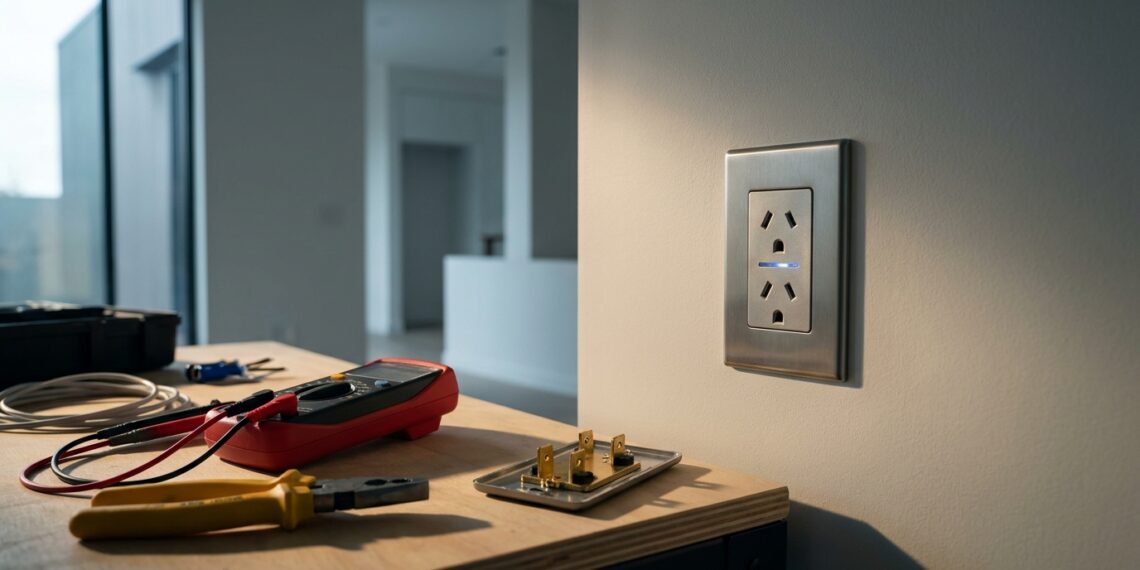

Equipamentos modulares com microdisjuntores térmicos e sensores de fuga de corrente integrados substituem os espelhos convencionais, desativando a alimentação direto no ponto de contato antes que faíscas atinjam a fiação da parede.
O morador conecta a fritadeira elétrica e o forno de micro-ondas ao mesmo benjamim atrás do balcão da cozinha. Minutos depois, o plástico do plugue começa a amolecer silenciosamente pelo calor gerado pela passagem excessiva de elétrons, liberando um odor característico de fiação tostada antes de liberar a primeira labareda.
Como o sensor de temperatura e o corte de arco elétrico funcionam dentro da caixinha 4×2?

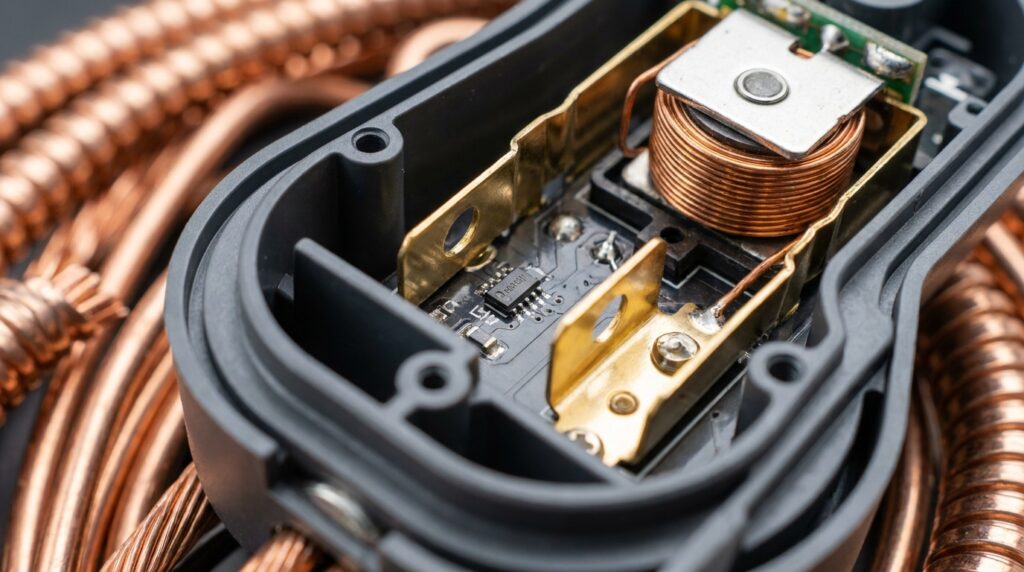

As tomadas inteligentes com proteção ativa combinam três camadas de segurança em um encapsulamento compacto. No interior do módulo, um termistor NTC monitora constantemente a temperatura dos bornes de latão onde os pinos do plugue se encaixam, identificando mau contato por folga mecânica.
Paralelamente, um microcircuito eletrônico detecta oscilações bruscas na onda de corrente senoidal, características da formação de um arco voltaico (o centelhamento que antecede o curto-circuito total). Ao registrar anomalias térmicas ou estruturais, um micro-relé eletromecânico abre os contatos de fase e neutro em aproximadamente 30 milissegundos, extinguindo a passagem de corrente antes que a fiação de 2,5 mm² embutida no conduite sofra degradação do isolamento de PVC.
Quais são os 4 sinais claros de que uma tomada convencional está em risco de curto-circuito?
Segundo levantamentos anuais da Abracopel (Associação Brasileira de Conscientização para os Perigos da Eletricidade), o Brasil registra anualmente mais de 1.300 incêndios estruturais provocados por sobrecargas e curtos-circuitos nas instalações internas, sendo as tomadas sobrecarregadas os pontos de ignição mais recorrentes.
- Espelho plástico amarelado ou deformado: A mudança de coloração no polímero externo denuncia que a temperatura interna ultrapassou com frequência o limite seguro de 60°C.
- Pinos frouxos que exigem jeitinho: Conexões mecânicas com pouca pressão criam microespaçamentos de ar que geram faiscamento contínuo e carbonização do cobre.
- Estalos secos ao plugar eletrodomésticos: Ruídos acústicos ao inserir a tomada indicam fechamento imperfeito de circuito sob alta demanda de potência.
- Cheiro persistente de peixe ou baquelite queimada: É o sinal químico da queima das resinas isolantes e do derretimento da capa de PVC dos cabos no fundo da caixa de derivação.
Como escolher a amperagem correta e dimensionar tomadas de 10A e 20A na residência?
Um dos erros mais comuns em reformas é forçar plugues grossos de 4,8 mm (padrão de 20A) em orifícios finos de 4,0 mm (padrão de 10A), danificando os contatos internos e gerando sobrecarga localizada. A escolha da tomada inteligente com proteção deve respeitar a potência máxima consumida pelos aparelhos do cômodo:
- Tomadas de 10A (cabos de 1,5 mm² a 2,5 mm²): Indicadas para televisores, carregadores, luminárias e computadores, suportando até 1.270W em 127V ou 2.200W em 220V.
- Tomadas de 20A (cabos mínimos de 2,5 mm²): Obrigatórias para circuitos de micro-ondas, secadores de cabelo, aspiradores potentes e fritadeiras sem óleo, suportando até 2.540W em 127V ou 4.400W em 220V.
- Módulos com reset frontal: Preferir modelos com botão de teste e rearme manual na própria placa frontal, permitindo restabelecer a energia localmente após sanar a sobrecarga sem precisar ir até o quadro geral.
| Recurso de Segurança | Tomada Convencional | Tomada com Proteção Inteligente |
|---|---|---|
| ⏱️ Tempo de resposta ao superaquecimento | Minutos (depende do disjuntor geral térmico) | Cerca de 30 milissegundos no ponto do terminal |
| 🔥 Proteção contra faíscas e arco elétrico | Nenhuma (o centelhamento continua) | Desarme imediato por sensor de variação de arco |
| ⚡ Interrupção seletiva de circuito | Desliga o circuito inteiro ou a casa toda | Corta exclusivamente o ponto da tomada em falha |
| 🔘 Diagnóstico e teste visual | Inexistente | LED indicativo de status e botão de teste mensal |
Por que ter a proteção integrada na tomada é mais prático do que depender só do quadro geral?
Quando um curto-circuito ou fuga de corrente ocorre em uma tomada padrão protegida apenas pelo quadro de luz, o disjuntor diferencial residual central desarma e apaga todas as lâmpadas e tomadas daquele setor, deixando o morador no escuro.
Com módulos protegidos instalados individualmente nos cômodos úmidos e bancadas de trabalho, o corte atua de forma cirúrgica apenas no aparelho problemático, facilitando a identificação imediata da falha e permitindo que o restante da casa permaneça energizado com total segurança.
Abaixo, um vídeo do canal Mundo da Elétrica (YouTube) que demonstra na prática o funcionamento de tomadas com proteção integrada contra choques e sobrecargas:
O que estabelece a norma ABNT NBR 5410 para proteção contra sobrecorrentes e choques?
A norma regulamentadora ABNT NBR 5410 (Instalações elétricas de baixa tensão) determina que todos os circuitos terminais residenciais devem conter dispositivos de seccionamento automático que atuem antes que as correntes de sobrecarga causem aquecimento perigoso nos condutores e nas conexões mecânicas.
Além disso, a norma prescreve o uso obrigatório de proteção com sensibilidade máxima de 30 mA em locais sujeitos a umidade, como cozinhas, banheiros, lavanderias e áreas externas. A utilização de módulos que executam esse controle de fuga na própria caixa de passagem respeita integralmente as premissas de seletividade e segurança da engenharia elétrica contemporânea.
Quando é obrigatório contratar um eletricista profissional qualificado para a instalação?

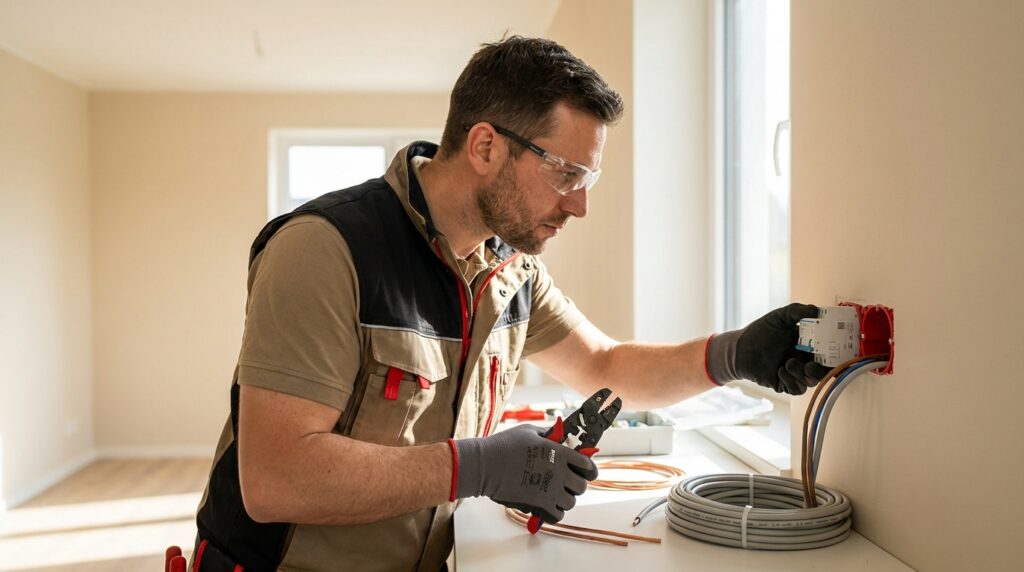

Apesar de o encaixe físico do espelho ser intuitivo, a manipulação da rede elétrica envolve risco severo de choque fatal e deve ser executada por um eletricista profissional habilitado sempre que existirem as seguintes condições na residência:
- Ausência de condutor de proteção (fio terra): Módulos com detecção de fuga de corrente e corte avançado exigem aterramento efetivo (cabo verde ou verde-amarelo) conectado ao barramento principal.
- Fiação antiga de tecido ou bitola incompatível: Imóveis antigos com cabos de bitola inferior a 2,5 mm² em circuitos de tomadas precisam de recapeamento completo antes de receber módulos modernos.
- Quadro de distribuição sem barramento neutro individualizado: Instalações com neutro compartilhado entre circuitos causam desarmes falsos e exigem reorganização dos circuitos por profissional técnico.
Nota de segurança: Este conteúdo tem finalidade informativa e técnica. Qualquer intervenção na fiação ou substituição de dispositivos elétricos deve ser realizada com o disjuntor geral desligado e acompanhada por um eletricista qualificado conforme as normas da ABNT NBR 5410.
